Тепловизоры для смартфона
Тепловизор для смартфона это компактный модуль, который подключается к телефону через разъём USB-C или Lightning и превращает его в полноценный измерительный прибор. Матрица регистрирует инфракрасное излучение, а приложение выводит термограмму на экран, показывает температуру в любой точке кадра и сохраняет снимки для отчёта. Такое решение стоит в разы дешевле автономного тепловизора и всегда с собой - в кармане вместе с телефоном.
Чем этот прибор отличается от наблюдательной оптики
Тепловизоры для смартфона и охотничьи приборы построены на схожих матрицах, но решают принципиально разные задачи: первые измеряют температуру, вторые обнаруживают объекты на дистанции.
| Критерий | Тепловизор для смартфона | Монокуляр и бинокль | Прицел | Насадка |
| Основная задача | измерение температуры и диагностика | поиск и наблюдение | прицеливание и выстрел | ночной режим для дневной оптики |
| Измерение температуры в точке | да, с калибровкой | обычно нет | нет | нет |
| Рабочая дистанция | от нескольких сантиметров до десятков метров | сотни метров и километры | сотни метров | сотни метров |
| Оптическое увеличение | отсутствует, широкий угол | есть | есть | через дневной прицел |
| Питание | от смартфона, своей батареи нет | собственный аккумулятор | собственный аккумулятор | собственный аккумулятор |
| Масса | 20-60 г | 300-700 г | 400-900 г | 400-700 г |
| Отчёты и обработка | прямо в приложении на телефоне | запись видео | запись видео | запись видео |
| Цена | самая доступная в классе | средняя и выше | высокая | высокая |
Вывод: модуль для смартфона не заменит охотничий тепловизор - у него нет увеличения и он рассчитан на близкие дистанции. Зато он делает то, чего не умеет наблюдательная оптика: точно измеряет температуру поверхности и формирует документ для отчёта.
Где применяется
| Сфера | Что находит прибор |
| Строительство и ремонт | Мостики холода, продувание окон и дверей, дефекты утепления, скрытые протечки, зоны промерзания стен и углов. |
| Электрика | Перегрев автоматов, слабые контакты в щите, перегруженные линии, неисправные соединения. Дефект виден задолго до аварии. |
| Отопление и сантехника | Трассировка тёплого пола под стяжкой, воздушные пробки в радиаторах, засоры, места протечек в трубах. |
| Автосервис | Работа форсунок и цилиндров, состояние тормозных дисков и подшипников, неравномерный прогрев двигателя, проверка обогрева стекла и сидений. |
| Промышленность и обслуживание | Контроль подшипников и электродвигателей, состояние теплоизоляции оборудования, мониторинг узлов под нагрузкой. |
| Быт и загородный дом | Поиск домашних животных в темноте, контроль работы техники, проверка теплопотерь дома перед сезоном. |
Ключевые характеристики
| Параметр | На что влияет | Ориентир |
| Разрешение матрицы | Детализация термограммы и минимальный размер дефекта, который получится различить | 160×120 - базовый, 256×192 - оптимум, 384×288 - профи |
| Чувствительность NETD | Способность различить малые перепады температур - критично для поиска мостиков холода | 50 мК - база, 40 мК и ниже - хорошо |
| Диапазон измерения | Возможность работать с горячими узлами: двигатели, печи, промышленное оборудование | до +400...+550 °C для техники |
| Точность измерения | Достоверность цифр в отчёте и при сравнении узлов между собой | ±2 °C или ±2% от значения |
| Поле зрения | Какая площадь помещается в кадр с близкого расстояния - важно в тесных щитках и подкапотном пространстве | от 50° по диагонали |
| Частота кадров | Плавность картинки при перемещении прибора вдоль стены или узла | 25 Гц комфортно, 9 Гц заметно дёргается |
| Минимальная дистанция фокусировки | Возможность снимать мелкие объекты вблизи: контакты, платы, элементы схемы | чем меньше, тем универсальнее |
| Тип разъёма | Совместимость с вашим телефоном | USB-C для Android и новых iPhone, Lightning для старых моделей |
Коэффициент излучения: почему прибор «врёт»
Самая частая причина неверных измерений - не качество тепловизора, а материал поверхности. Разные материалы излучают тепло по-разному, и этот параметр (эмиссивность) нужно задавать в приложении перед замером.
| Материал | Коэффициент | Комментарий |
| Полированный металл, фольга | 0,05-0,10 | Работает как зеркало: показывает отражённое тепло, а не собственное. Измерять напрямую нельзя. |
| Окисленный металл | 0,70-0,85 | Ржавые и потемневшие поверхности измеряются заметно достовернее блестящих. |
| Кирпич, бетон, штукатурка | 0,90-0,95 | Строительные материалы измеряются точно, дополнительная подготовка не нужна. |
| Дерево, ткань, бумага | 0,90-0,95 | Хорошо подходят для измерений, значение по умолчанию обычно верное. |
| Краска, пластик, резина | 0,90-0,95 | Именно поэтому блестящий металл достаточно закрасить или заклеить матовым скотчем. |
| Стекло | 0,90-0,95 | Измеряется температура самого стекла. Смотреть сквозь него тепловизором невозможно. |
Практический приём. Чтобы измерить температуру блестящей трубы или шины, наклейте на неё кусок матового изоляционного скотча либо нанесите каплю матовой краски, дайте выровняться температуре и снимайте по этому участку с коэффициентом 0,95. Так поступают все, кто работает с тепловизором профессионально.
Совмещение с камерой телефона
Тепловая матрица имеет невысокое разрешение, поэтому на голой термограмме трудно понять, где именно находится дефект. Приложения решают это наложением контуров с обычной камеры смартфона.
Только тепловой канал
Чистая термограмма без посторонних деталей. Подходит для замеров и отчётов, где важна только температурная картина.
Наложение контуров
Границы предметов с обычной камеры накладываются на тепловую картинку. Сразу понятно, какой именно автомат в щите греется.
Смешанный режим
Тепловая картинка выводится поверх обычной с регулируемой прозрачностью - удобно для наглядных отчётов заказчику.
Изотермы и зоны
Подсветка участков выше или ниже заданной температуры, замер по точке, линии или области с поиском минимума и максимума.
Бренды в каталоге
Flir
Один из основателей рынка тепловидения. Известен фирменными технологиями улучшения детализации за счёт наложения контуров с видимой камеры и зрелым программным обеспечением для отчётов.

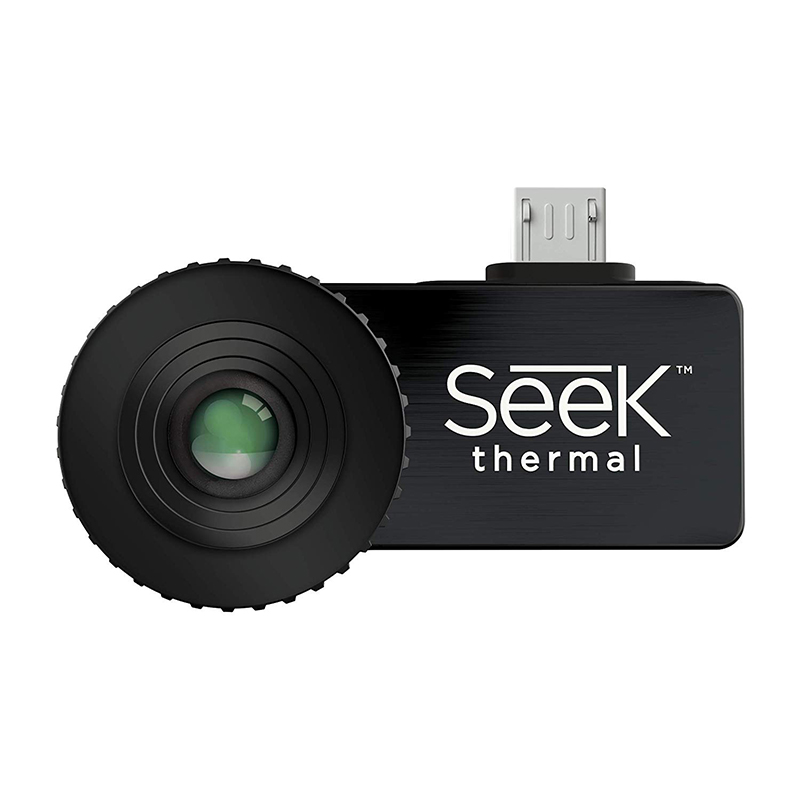

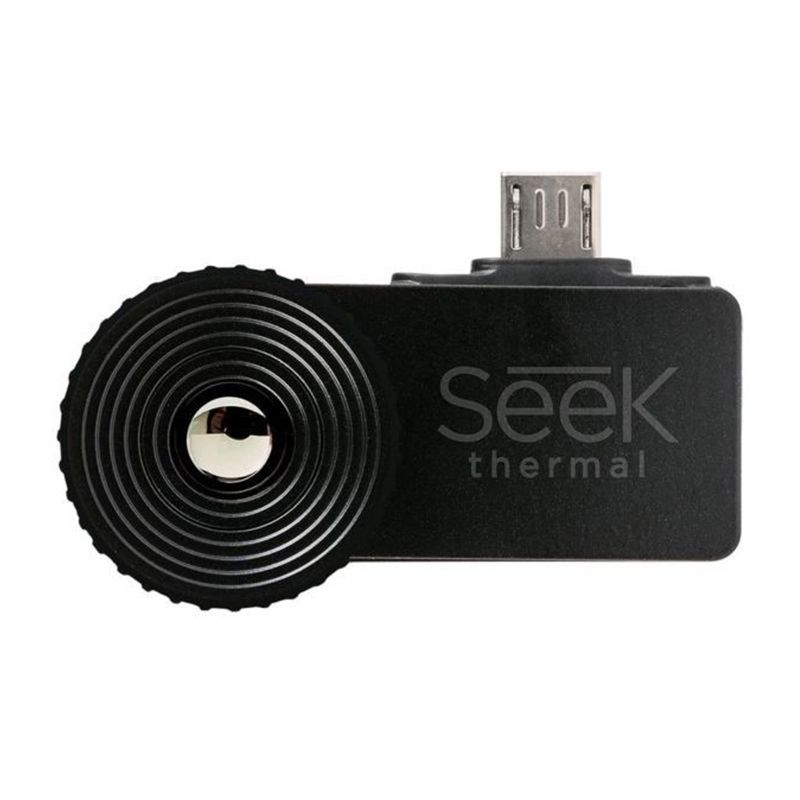

Seek Thermal
Американский производитель, специализирующийся именно на смартфонных модулях. Компактные приборы с хорошей точностью измерений и удобным приложением.

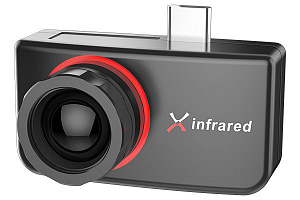

iRay
Разработчик с собственным производством матриц. Модули отличаются современными сенсорами 12 мкм и качественной обработкой изображения.

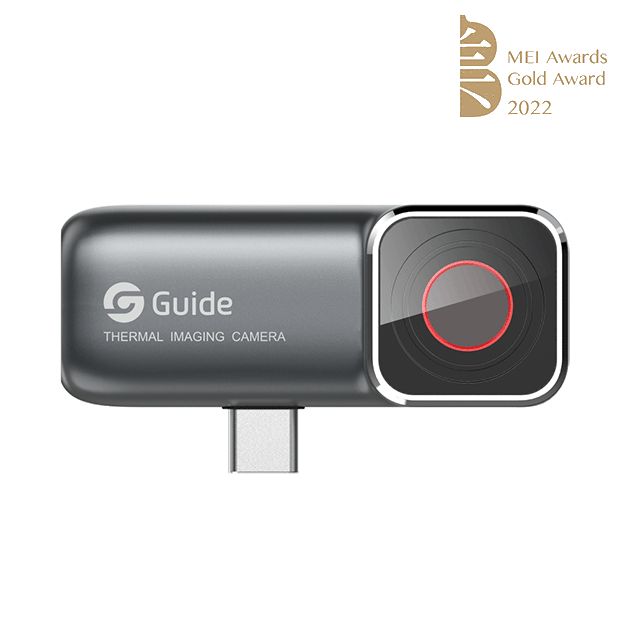

Guide
Производитель полного цикла с широкой линейкой измерительной техники. Предлагает модули с расширенным температурным диапазоном для промышленных задач.

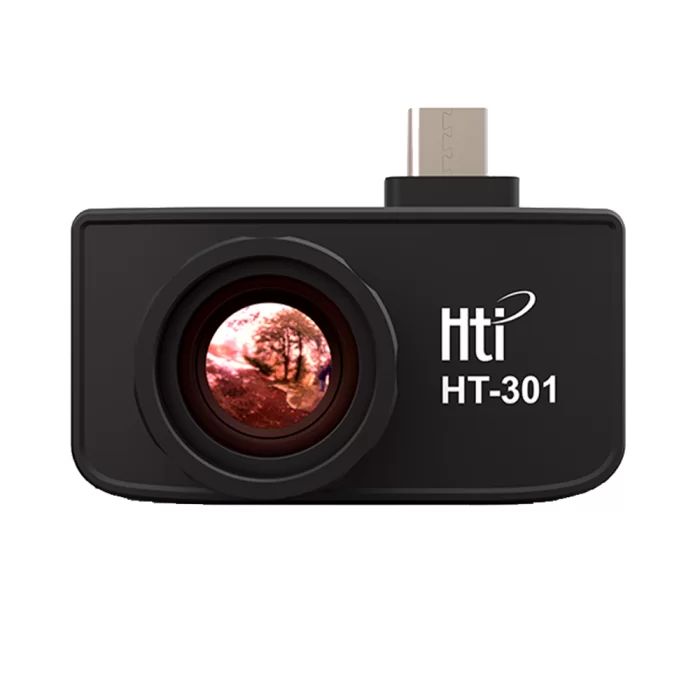

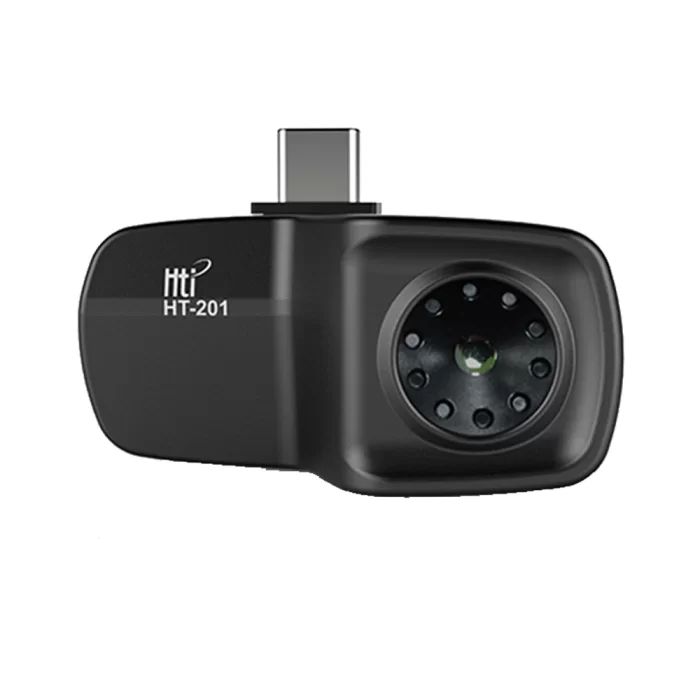

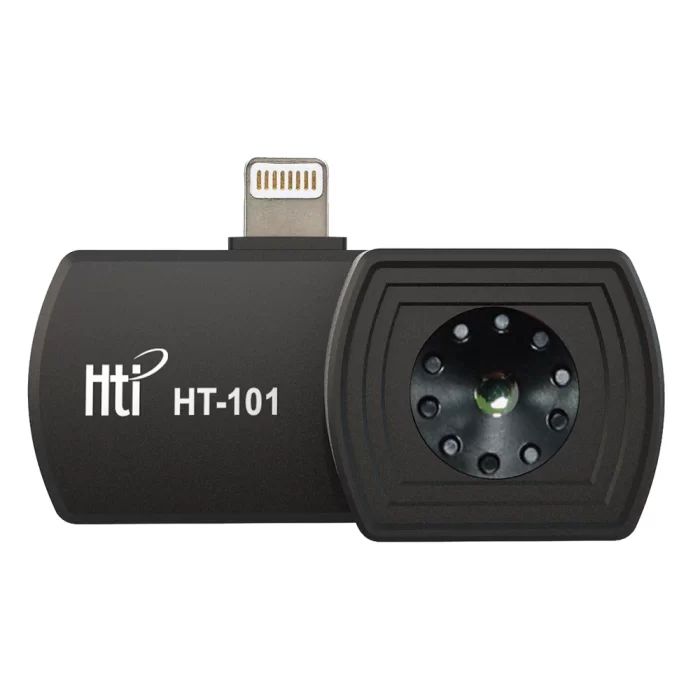

Hti
Доступный сегмент измерительных тепловизоров. Хороший вариант для бытовых задач, домашней диагностики и первого знакомства с термографией.

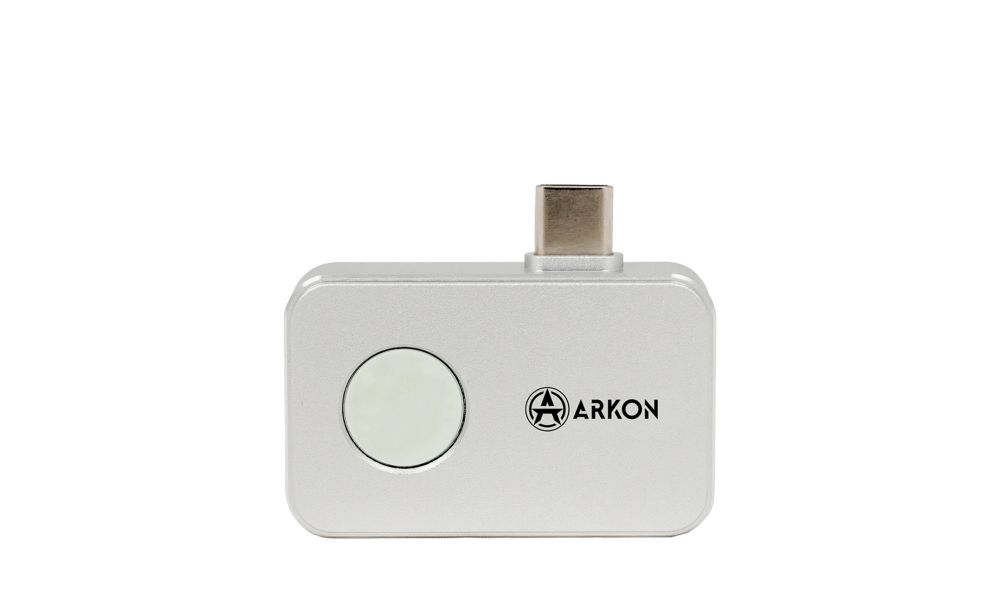

Arkon
Российский производитель оптики и тепловизионных приборов, ориентированный на понятный сервис и гарантийную поддержку внутри страны.

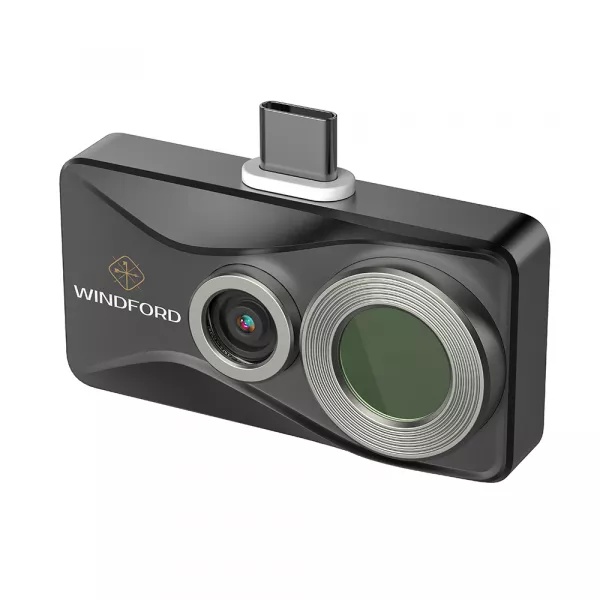

Windford
Марка компактных тепловизионных решений с акцентом на простоту эксплуатации и доступную цену.
Как правильно проводить съёмку
Типичные ошибки
| Ошибка | К чему приводит и как правильно |
| Ждут, что прибор видит сквозь стены | Тепловизор показывает температуру поверхности, а не то, что за ней. Скрытые трубы видны лишь потому, что нагревают стену снаружи. |
| Снимают через стекло | Стекло непрозрачно для теплового излучения. Через окно вы измерите температуру самого стекла, а не объекта за ним. |
| Меряют блестящий металл напрямую | Полированная поверхность отражает чужое тепло. Наклейте матовый скотч и снимайте по нему с коэффициентом 0,95. |
| Не задают коэффициент излучения | Погрешность может достигать десятков градусов. Значение выставляется под материал перед каждой серией замеров. |
| Обследуют дом летом | Без перепада температур дефекты утепления не проявляются. Оптимальный сезон - отопительный период при морозе на улице. |
| Выбирают по цифре «до 550 °C» | Для бытовых задач верхний предел не нужен, а вот разрешение матрицы и чувствительность влияют на результат напрямую. |
| Не проверили разъём телефона | Модуль под USB-C не подойдёт к устройству с Lightning. Уточняйте тип разъёма и поддержку вашей операционной системы. |
| Забывают про чехол | Толстый чехол не даёт модулю сесть в разъём до конца. Для части моделей нужен удлинитель или снятие чехла. |
Уход и хранение
Как правильно
- Хранить модуль в комплектном футляре - линза открыта и легко царапается.
- Сдувать пыль перед протиркой германиевой линзы.
- Чистить оптику только салфеткой для оптики, без усилия.
- Отключать модуль от телефона после работы, чтобы не расходовать заряд.
- Обновлять приложение: производители улучшают алгоритмы обработки.
Чего делать нельзя
- Протирать линзу спиртом, растворителем или краем одежды.
- Направлять объектив на солнце и на источники интенсивного излучения.
- Подносить модуль вплотную к раскалённым поверхностям.
- Носить прибор в кармане с ключами и мелочью без футляра.
- Прикладывать усилие при подключении в разъём.
Частые вопросы
Видит ли тепловизор сквозь стены?
Нет. Прибор регистрирует излучение с поверхности. Скрытые трубы и проводка становятся заметны только потому, что нагревают или охлаждают материал вокруг себя, а не потому, что прибор смотрит внутрь.
Можно ли использовать его на охоте?
Для наблюдения за животными вблизи - да, для охоты - практически нет. У модуля нет оптического увеличения и он рассчитан на близкие дистанции, тогда как охотничьи приборы работают на сотнях метров.
Сильно ли модуль сажает батарею телефона?
Собственного питания у него нет, поэтому энергия расходуется из аккумулятора смартфона. При длительных обследованиях удобно держать под рукой повербанк или отключать модуль в перерывах.
Какое разрешение выбрать?
Для бытовых задач - поиска сквозняков, проверки щитка, диагностики авто - достаточно 256×192. Разрешение 384×288 берут те, кто работает профессионально и готовит отчёты для заказчиков.
Насколько точны измерения?
Типовая точность составляет около ±2 градусов при правильно заданном коэффициенте излучения. Ошибки чаще всего вызваны не прибором, а отражающей поверхностью, неверными настройками или съёмкой под острым углом.
Подбор под задачу
Если сомневаетесь в выборе, обратитесь к специалистам магазина: подберём модуль под ваши задачи и модель телефона, проверим совместимость по разъёму и подскажем, какого разрешения будет достаточно.
