Приборы ночного видения

Приборы ночного видения – устройства, которые дают возможность «видеть» объекты в темноте. ПНВ разрабатывались для ведения боевых действий. В мирной жизни нашли применение в охоте, охране, военизированных играх (например, для страйкбола).

Приобретение ночных приборов не требует наличия лицензии или разрешительных документов. Разнообразие моделей и их стоимости позволяет подобрать подходящий ночник, прицел, монокуляр, бинокль.

Приборы видения ЭОП и тепловизоры: сравнение и принцип работы

Какие технологии позволяют приборам «видеть» ночью? Существуют два типа «видения». Первый – работает на основе усиления света, второй – фиксирует тепловое излучение. В зависимости от технологии «видения», приборы делят на ПНВ с ЭОП (электронно-оптическим преобразователем) и тепловизоры.

Также выделяют гибридные приборы, у которых встроены две системы «видения» - преобразователь и тепловизор. И цифровые ПНВ, в устройстве которых полученная зрительная информация оцифровывается и становится «видимой» благодаря электронному блоку обработки.

Приборы ночного видения с ЭОП

Главным устройством приборов с ЭОП является электронно-оптический преобразователь. Это – герметичная трубка-колба, в которой световые лучи усиливаются в сотни и тысячи раз. На выходе световые потоки фокусируются на экране, формируя изображение объекта.

Схема усиления «видимости»:

• Слабый свет, отражённый от объекта, попадает в колбу преобразователя через объектив (входную линзу).
• Объектив фокусирует изображение на поверхности фотокатода.
• ЭОП-фотокатод усиливает поток света и передаёт световой поток на люминесцентный экран.
• Изображение на экране доступно наблюдению через окуляр. Цвет изображения – зелёный (из-за зелёного свечения люминофора).

Способность ПНВ «видеть» определяется количеством света, который присутствует в природе ночью. Для эффективной работы ПНВ первых поколений нужен свет луны. В условиях полной темноты они «не видят».

Для того чтобы усилить способность прибора распознавать пространство, используют дополнительные источники света – инфракрасную подсветку. Прибор ИК может быть съёмным или встроенным в корпус (в качестве светодиода).

Поколения ПНВ: характеристики

Существует несколько поколений преобразователей, которые используются в ночных приборах. Они отличаются материалом и конструкцией фотокатода.

В охотничьих ночниках наиболее востребованы приборы 1-го и 2-го поколений. ПНВ 3-го и 4-го поколений слишком дороги, используются, в основном, военными.

ЭОП-1

Это вакуумная стеклянная трубка, которая усиливает свет в 500 раз. Высокое качество картинки формируется только в центре экрана.

Ночники с ЭОП-1 сравнительно неплохо видят при наличии инфракрасной подсветки. При ИК-излучателе, видимость ЭОП-1 составляет 100 м. Стеклянная колба приборов первого поколения объясняет низкую ударостойкость ПНВ.

ЭОП 1+

Характеристики этих преобразователей улучшены. У приборов ЭОП 1+ выше чёткость изображения, больше увеличение – в 1000 раз. Больше рабочее расстояние – они «видят» на 150 м. Ресурс работы составляет 1 000 часов. Изображение в объективе - чёткое по всей площади.

ЭОП-1+ - оптимальный выбор страйкбольных и охотничьих ПНВ, который сочетает невысокую цену и достаточные характеристики.

ЭОП-2

Эти приборы усиливают освещение в 20 000 – 30 000 раз. Дают более чёткое изображение. «Видят» на расстоянии 400 - 500 м. Этого более чем достаточно для ночной охоты, где расстояние выстрела составляет 200 – 230 м.

ЭОП-2 меньше боятся засветки благодаря наличию защитной волоконно-оптической пластины. Размеры охотничьих моделей – небольшие, компактные.

По детализации изображений на расстоянии 100 м не уступают более совершенным приборам ЭОП 3. Но само изображение на экране – более тёмное. Это сказывается на напряжении глаз при выслеживании движений фигуры.

ЭОП-3

У этих приборов дистанция распознавания составляет 400 – 600 м. Качество распознавания выше, чем у ЭОП 2. Можно прочитать надписи, цифры. Хорошо различима разная удалённость объектов от охотника. Объектив не тёмный, наблюдение движения животного или человека не напрягает зрение.

Что важно знать:

Главный недостаток любых ЭОП – снижение качества видимости в условиях дождя, тумана, снегопада. Они также плохо «видят» в кустах, зарослях деревьев, в густой траве.

Виды ПНВ используемых в охоте

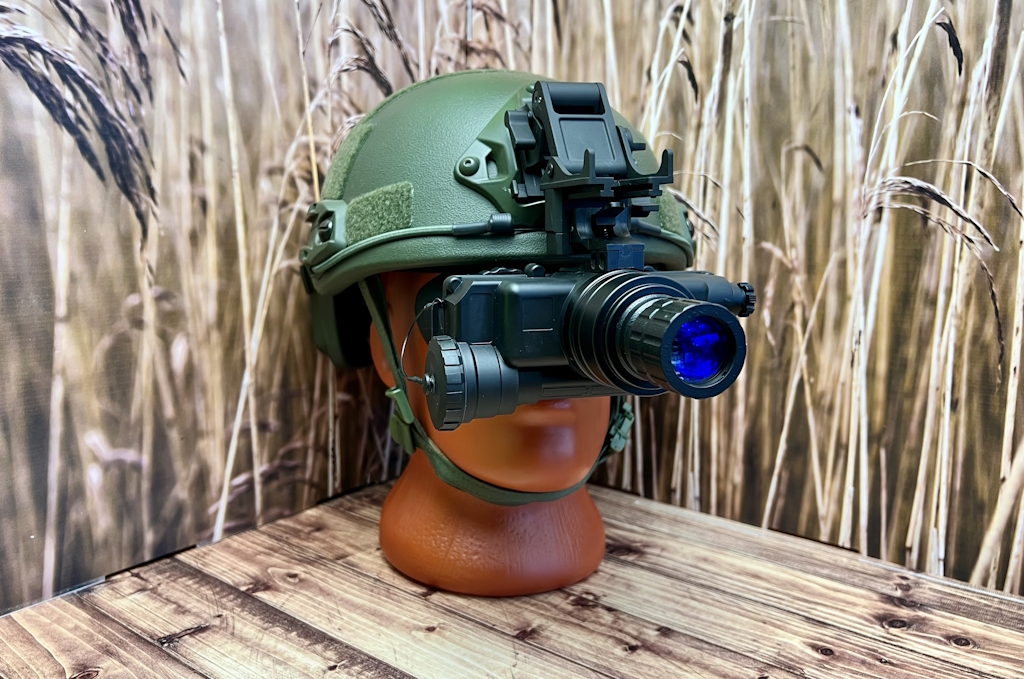

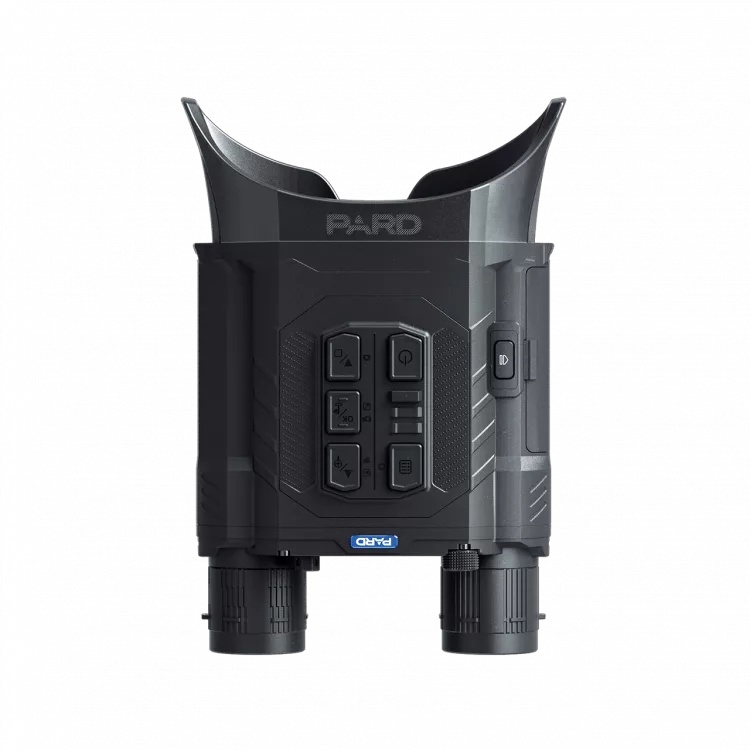

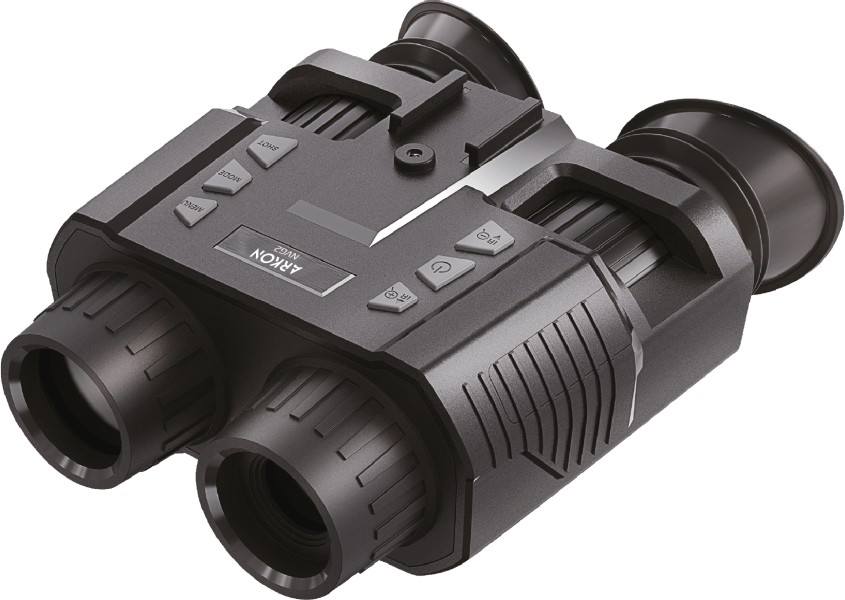

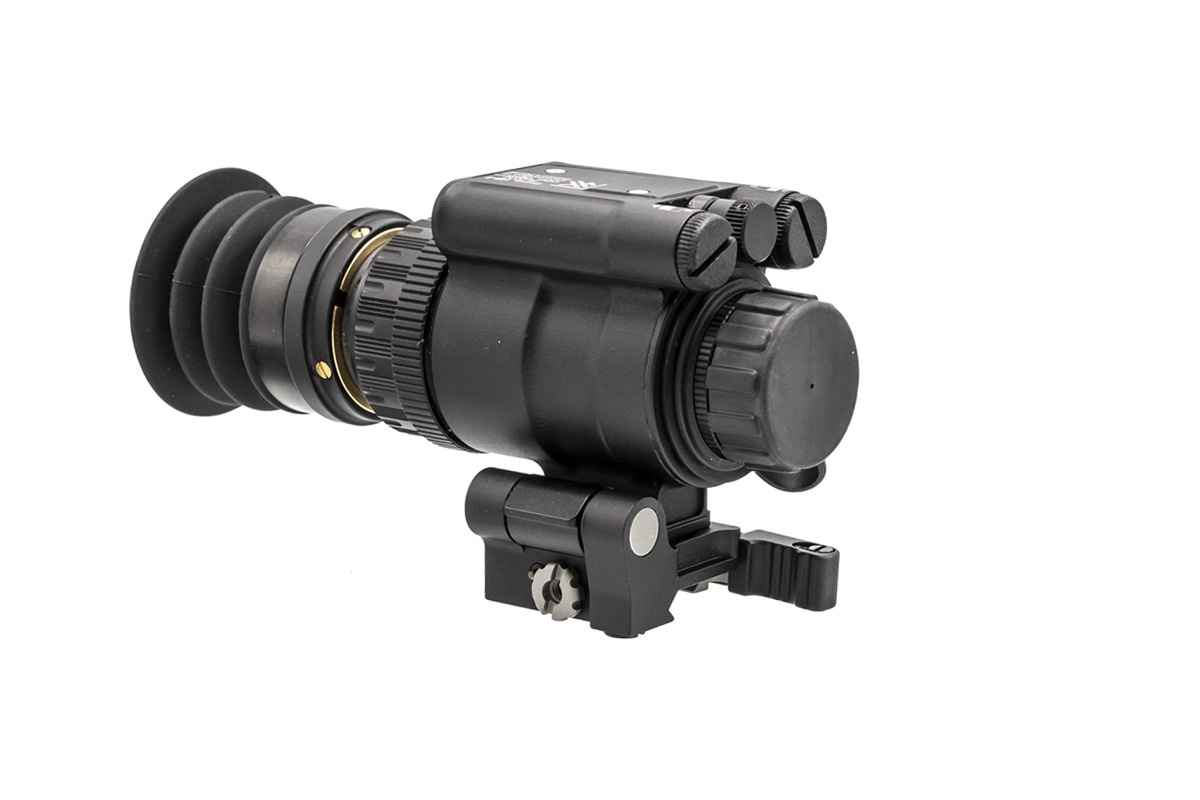

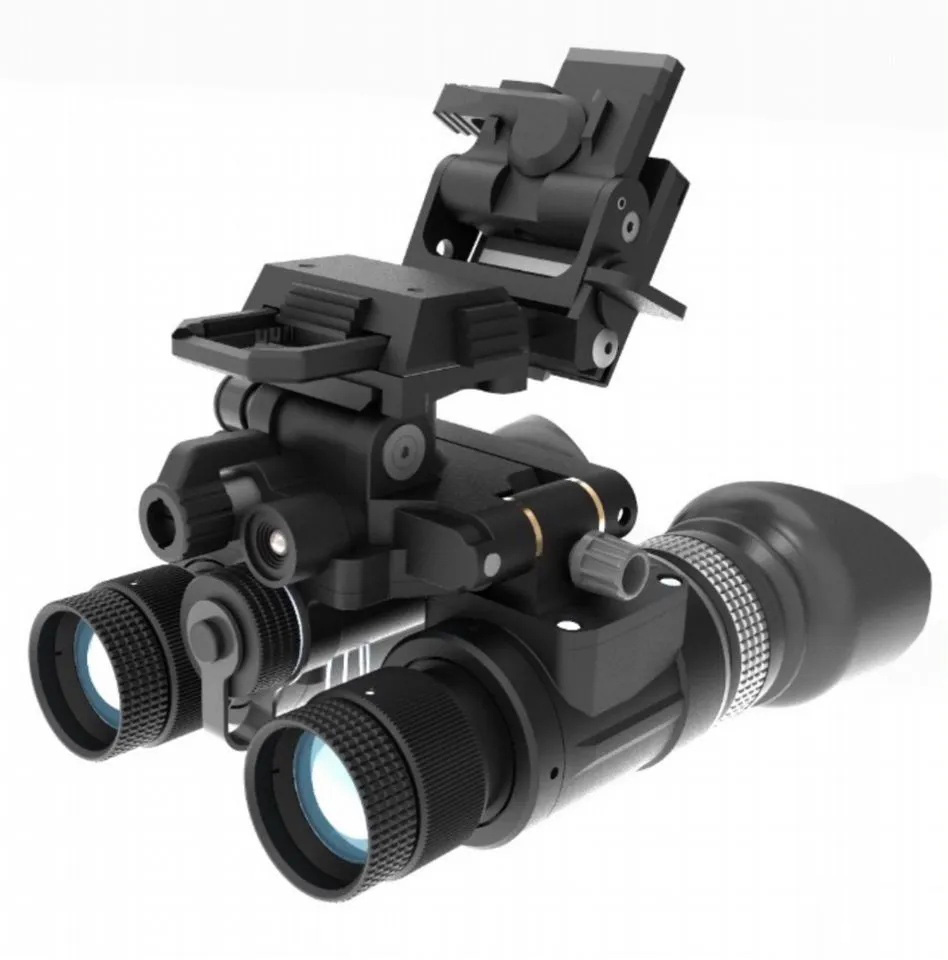

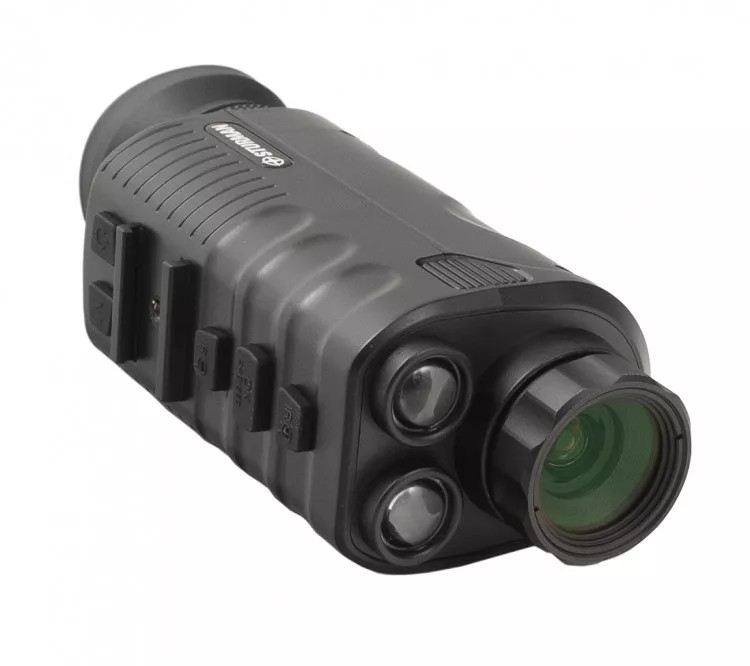

Внешне приборы ночного видения могут выглядеть как монокуляры, бинокли, очки, прицелы. Они могут иметь дополнительные крепления для насадки на ружьё, каску. Каждый вид ПНВ имеет особенности применения.
