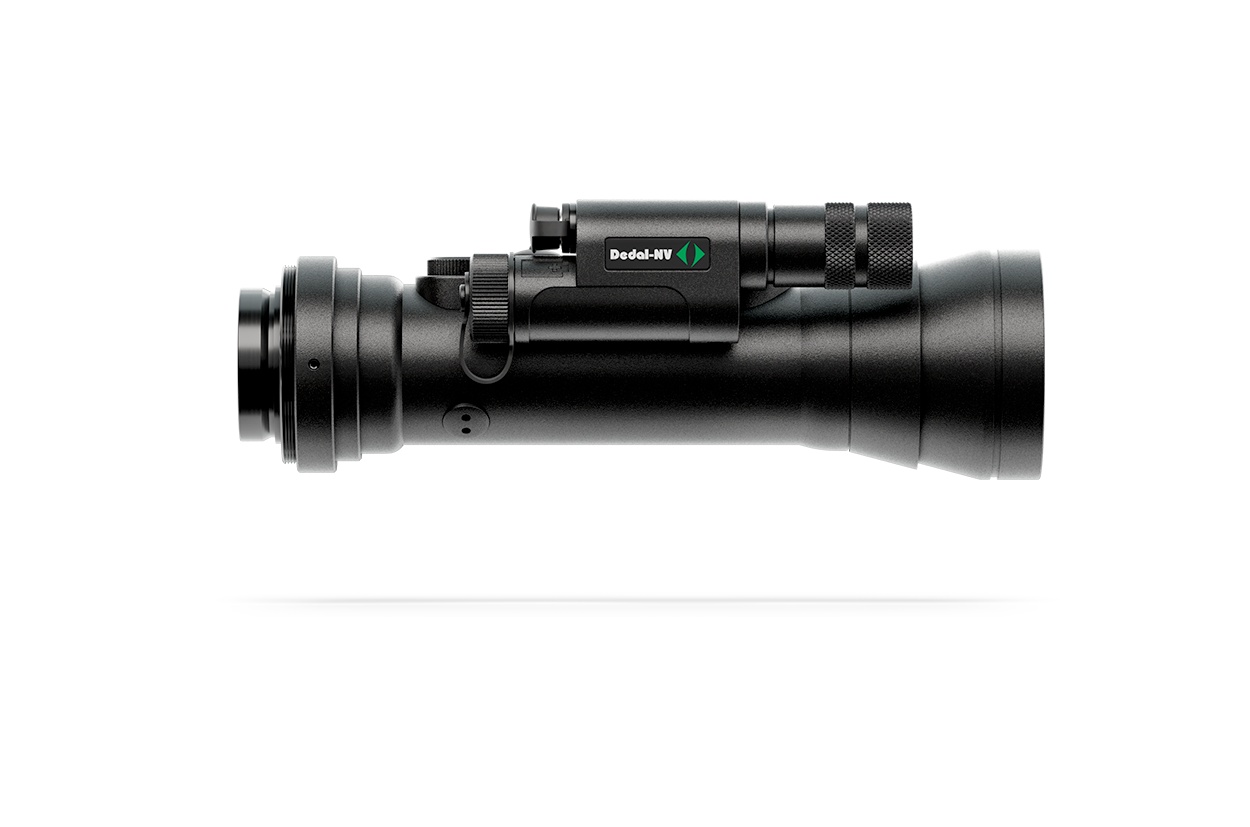

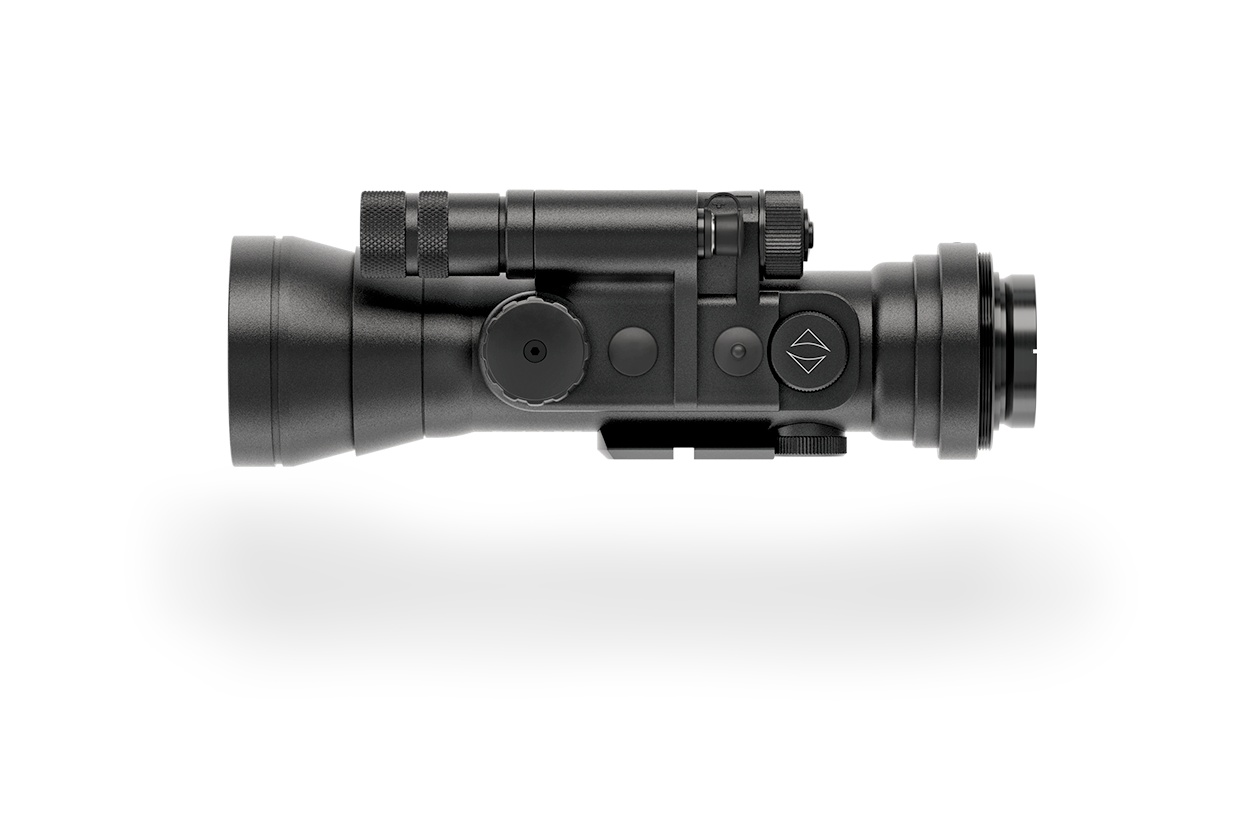

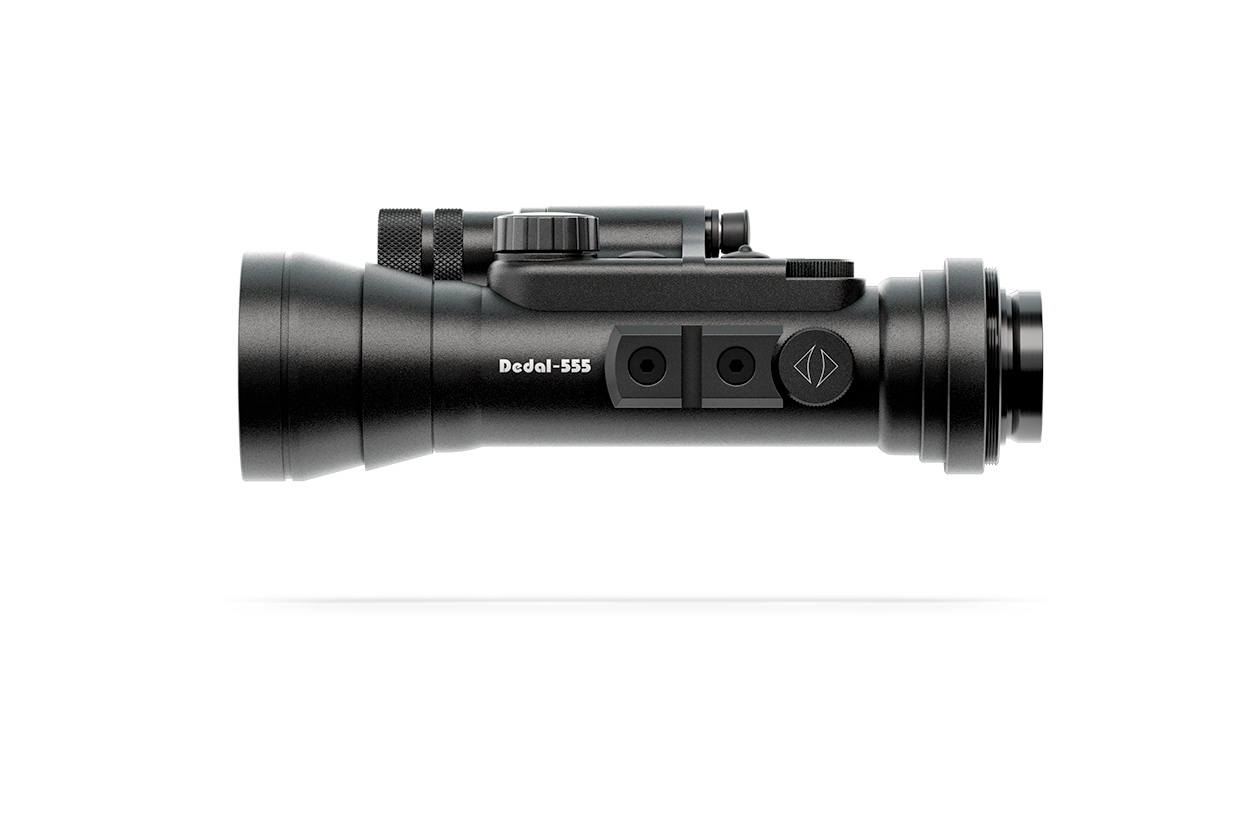

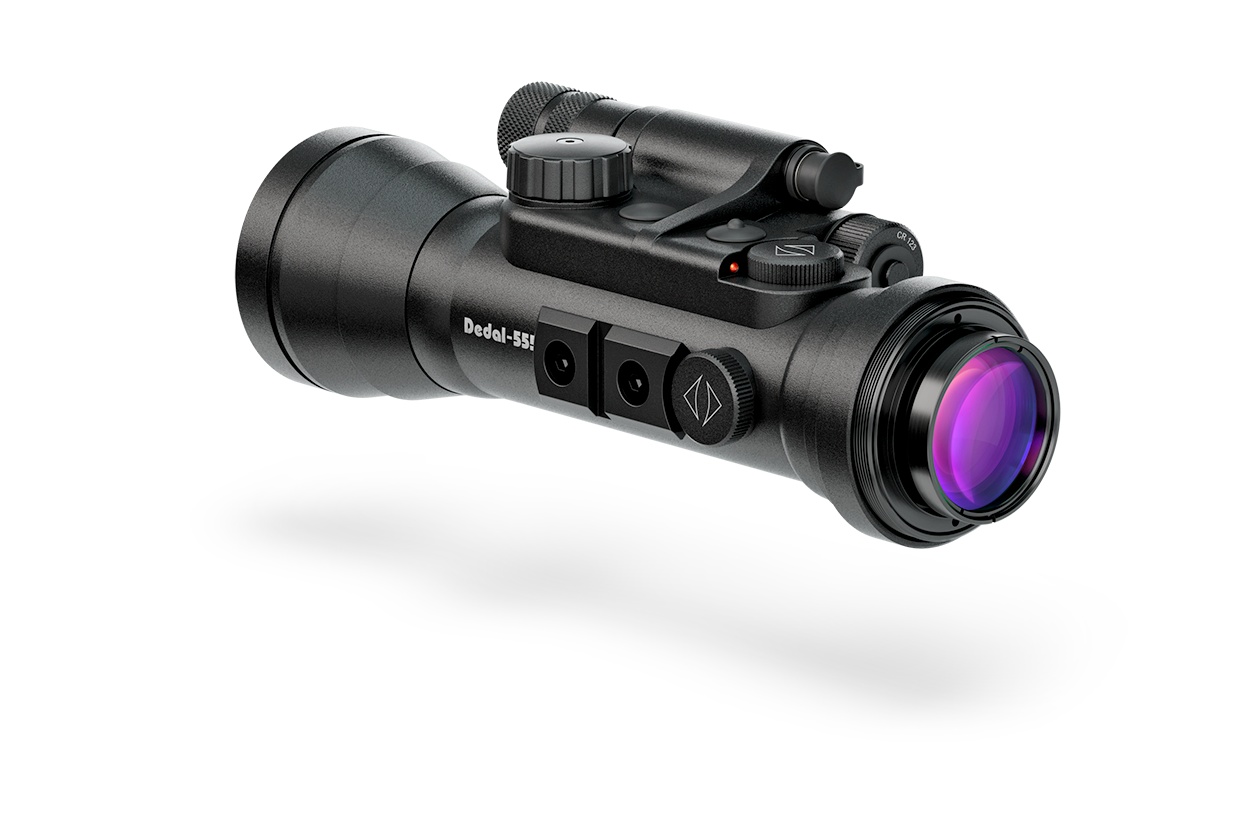

Насадка ночного видения Dedal-555-DK3

Многофункциональность насадки Dedal-555-DK3 позволяет использовать ее как автономный прибор наблюдения (с окулярной насадкой M542-2x/M37) или совместно с дневной оптикой — биноклем, зрительной трубой или прицелом. В последнем случае прибор устанавливается перед дневным прицелом и применяется для наблюдения, распознавания цели и стрельбы на средних дистанциях при естественном ночном освещении.

Ключевые отличия и функции

• Оптическое увеличение 1x и широкий угол обзора 15,4 м на дистанции 100 м обеспечивают удобное наблюдение.
• Светосильный объектив 78 мм F/1,5 гарантирует высокую детализацию даже в условиях слабого освещения.
• Фокусировка объектива от 10 м до бесконечности позволяет вести наблюдение на любых дистанциях.
• ЭОП поколения III+ с чувствительностью фотокатода более 1800 мкА/лм обеспечивает четкое изображение.
• Разрешение свыше 64 штр/мм дает возможность уверенно распознавать цель.
• Зеленый цвет изображения оптимален для глаза и уменьшает усталость при длительном использовании.
• Встроенный светодиодный ИК-осветитель мощностью 75 мВт с длиной волны 870 нм расширяет возможности в полной темноте.
• Большой диаметр выходного зрачка 34 мм обеспечивает комфортное наблюдение и работу с увеличением до 12x.
• Непрерывная работа до 60 часов от одного элемента CR123 делает устройство надежным в длительных выездах.
• Компактные размеры, масса всего 640 г и защита по стандарту IP67 позволяют использовать прибор в любых условиях.

Особая оптическая схема объектива и окуляра исключает искажения и обеспечивает высокое разрешение по всему полю зрения. Благодаря этому оптика сохраняет четкость даже при использовании с дневными прицелами на увеличении до 12x.

В производстве применяются российские электронно-оптические преобразователи с высокой чувствительностью, разрешением и устойчивым соотношением сигнал/шум. Для приборов отбираются лучшие ЭОП, включая модели с белым люминофором, цифровым источником питания (autogate) и повышенной ударной стойкостью для работы с крупными калибрами. Каждый преобразователь проходит двойной контроль — на заводе и при сборке.

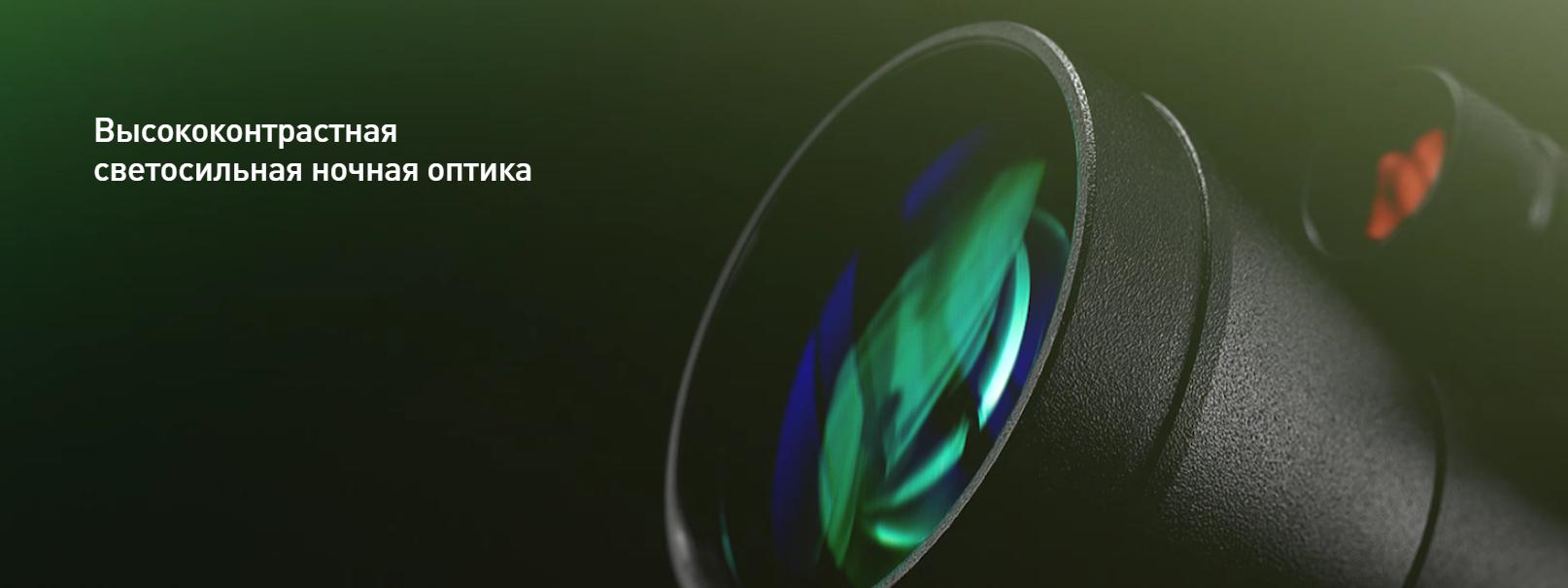

Оптическая система спроектирована с учетом особенностей ЭОП и спектрального состава света в темное время суток. Использование низкодисперсного стекла и многослойного просветляющего покрытия обеспечивает высокую детализацию изображения и контраст цели с фоном до 20% выше, чем у аналогичных решений.

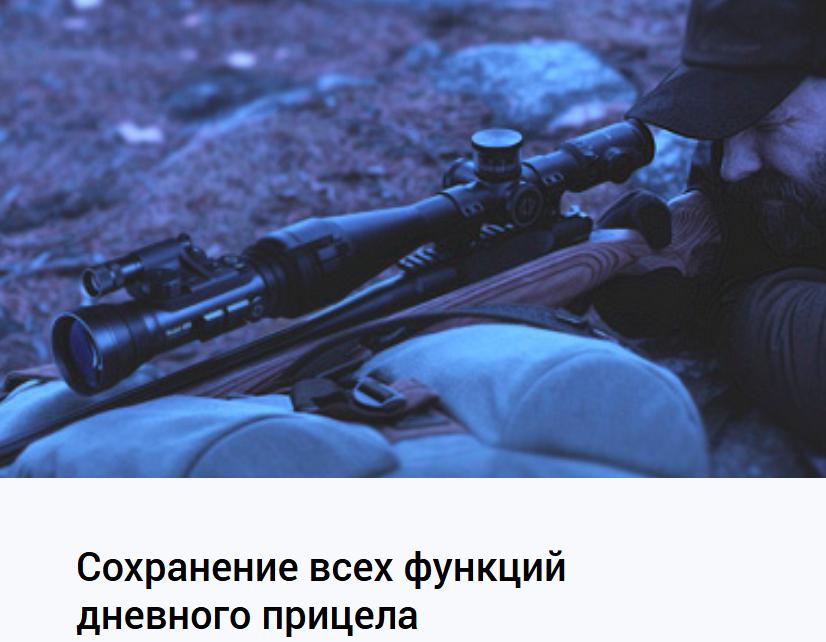

Прибор сохраняет среднюю точку попадания благодаря системе внутренней фокусировки, исключающей её смещение при перефокусировке. После снятия и повторной установки оптики сохраняются все функции дневного прицела: регулировка увеличения, внесение баллистических поправок, оптимальное положение выходного зрачка и минимальная высота оси над каналом ствола. Это повышает точность стрельбы и удобство работы в разных условиях освещенности.

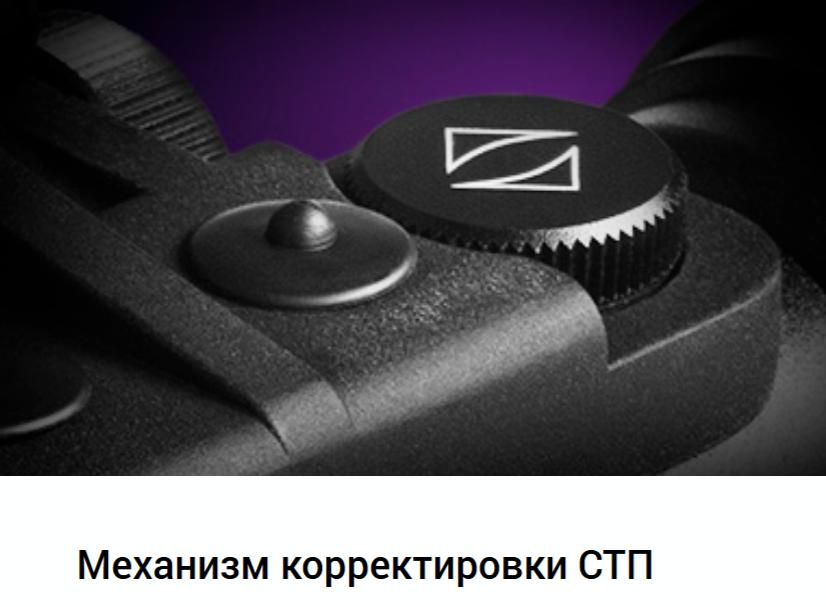

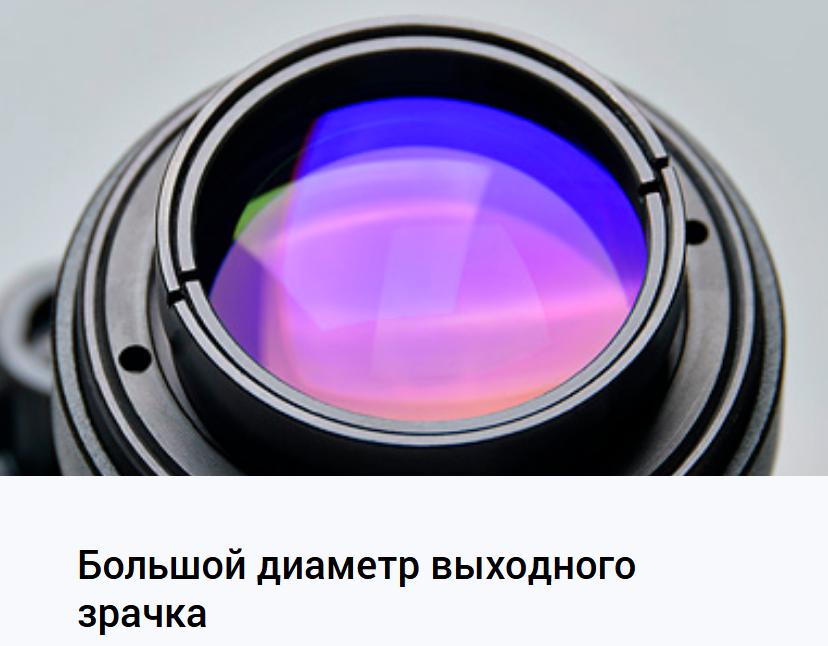

Большой диаметр выходного зрачка обеспечивает возможность работы на увеличении до 12x. Картинка остается четкой, без размытых краев, окрашивания или дисторсии. Для точной пристрелки предусмотрен встроенный механизм корректировки СТП, позволяющий компенсировать возможные смещения, связанные с балансом оружия.

Использование зеленого люминофора ЭОП дает преимущество при наблюдении летом — глаз человека наиболее чувствителен в этой части спектра, что увеличивает дальность распознавания цели. Зимой более удобным оказывается черно-белое изображение, которое снижает утомляемость глаз.

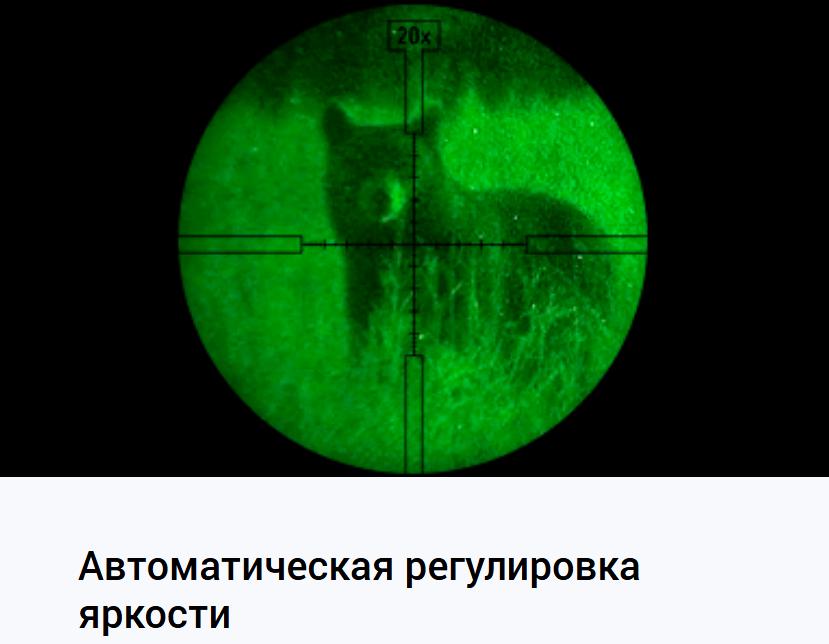

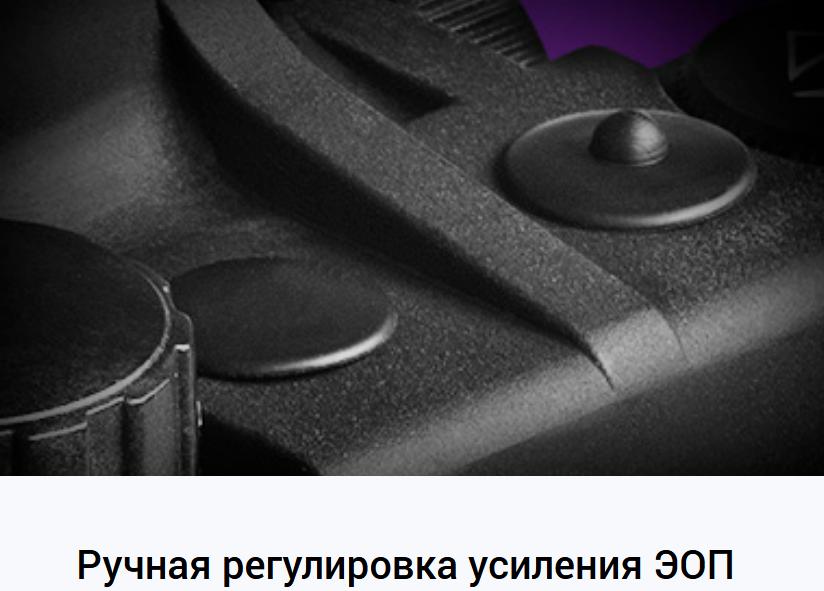

Регулировка усиления ЭОП вручную помогает настроить оптимальный уровень изображения, уменьшая шумы и повышая комфорт наблюдения. При необходимости можно повысить яркость для лучшего распознавания цели или снизить её, чтобы сократить время адаптации глаз к темноте. Дополнительно реализована автоматическая регулировка яркости и защита от засветки.

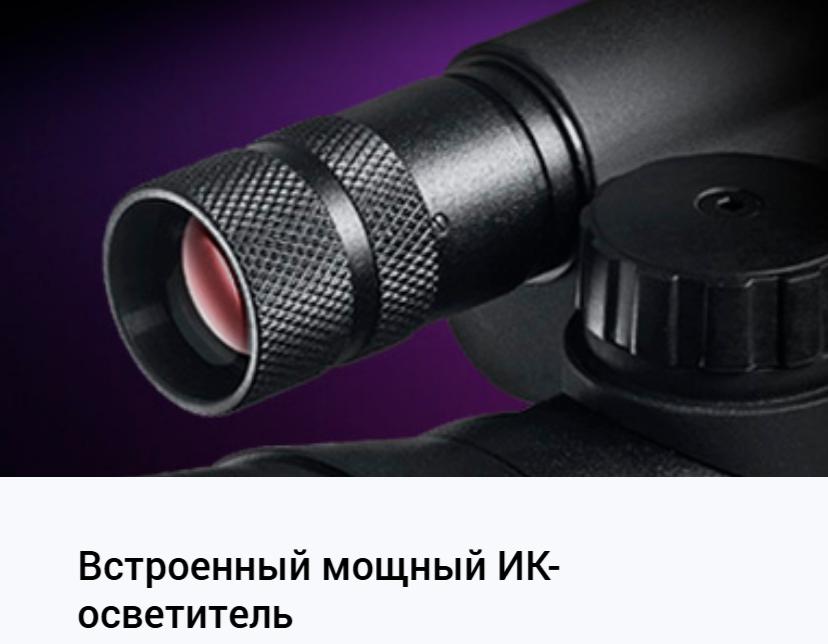

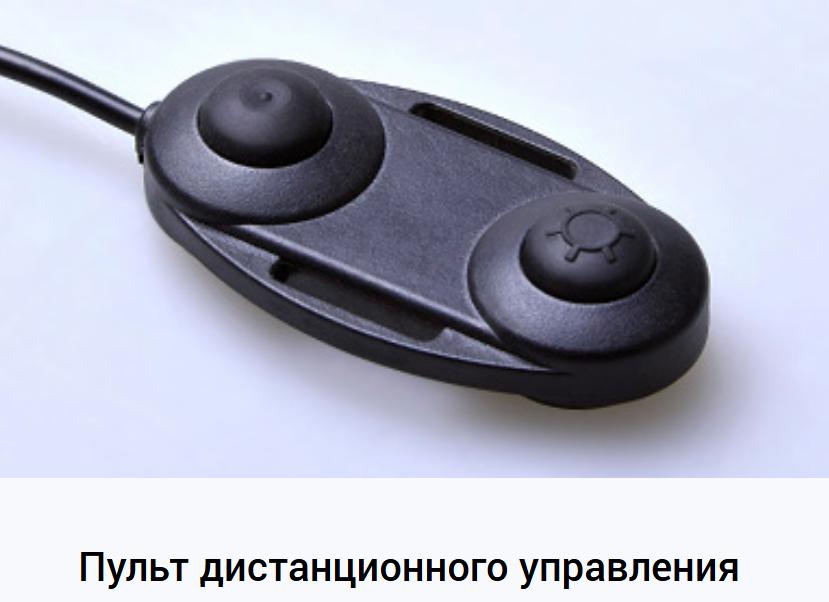

Для удобства управления прибор оснащен разъемом для пульта дистанционного управления, который можно закрепить на оружии. Встроенный инфракрасный осветитель мощностью 75 мВт с длиной волны 870 нм расширяет возможности в условиях полной темноты, обеспечивая уверенное наблюдение даже на больших дистанциях.

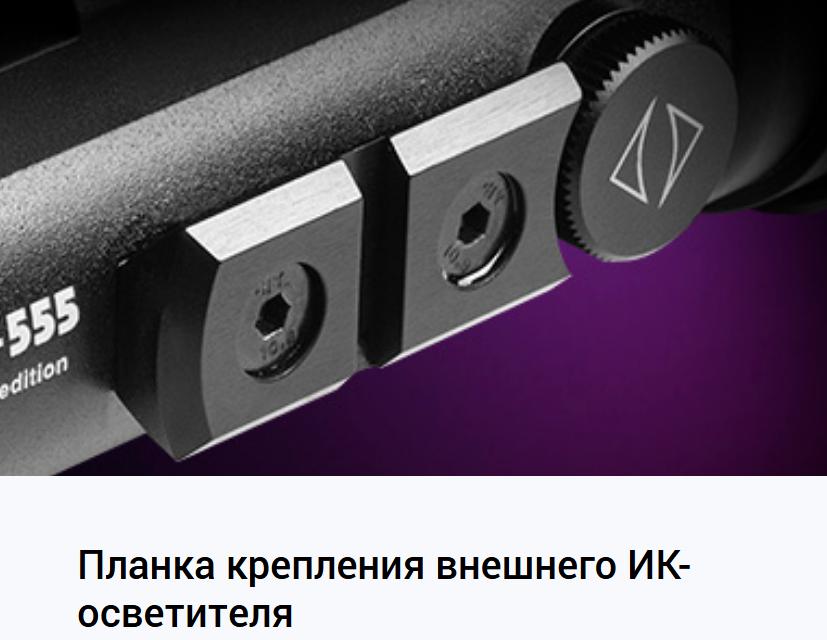

Корпус выполнен из алюминиево-магниевого сплава, защищен твердым анодным покрытием от царапин и агрессивных сред. Конструкция выдерживает отдачу мощных калибров (.338 WinMag, .375 H&H), подтвержденную испытаниями на ресурсе 7000 выстрелов. Для дополнительного оборудования предусмотрена планка крепления.

Прибор рассчитан на работу в диапазоне температур от –40 до +50 °С. Использование специальных смазочных материалов и точность изготовления механики обеспечивают стабильность работы даже в экстремальных условиях.

Оптика отличается малым весом — 640 г и компактными размерами (213x75x75 мм). Органы управления удобно расположены, хорошо различимы на ощупь и позволяют работать в перчатках. Герметичный корпус защищает от влаги и пыли, заполнение азотом предотвращает запотевание линз. Степень защиты соответствует классу IP67, что допускает погружение на глубину до 1 метра на 30 минут.

Основные характеристики включают оптическое увеличение 1x, объектив 78 мм F/1.5, фокусировку от 10 м до бесконечности, угол поля зрения 15,4 м на 100 м, разрешение свыше 64 штр/мм и чувствительность фотокатода более 1800 мкА/лм. Время автономной работы от элемента CR123 достигает 60 часов при температуре +23 °С. Устройство рассчитано на влажность до 98% и сохраняет полную работоспособность даже в сложных климатических условиях.

Комплектация

• Насадка ночного видения Dedal-555-DK3
• 1 батарейка типа CR 123
• Руководство по эксплуатации
• Гарантийный талон

Технические характеристики:

• Оптическое увеличение - 1x
• Угловое поле зрения, м/100м (градус) - 15.4 (8.8)
• Объектив - 78 мм F/1,5
• Диапазон фокусировки объектива, м - от 10 до ∞
• ЭОП, поколение - III+
• Чувствительность фотокатода, мкА/Лм - >1800
• Разрешение, штр/мм - >64
• Цвет изображения - Зеленый
• Инфракрасный осветитель - Светодиодный
• Мощность ИК-осветителя, мВт - 75
• Длина волны ИК-подсветки, нм - 870
• Диаметр выходного зрачка, мм - 34
• Источник питания - 1 элемент типа «CR123»
• Напряжение питания, В - 3
• Время непрерывной работы (при температуре 23 °С), не менее, ч - 60
• Габаритные размеры, (ДxШxВ), мм - 213x75x75
• Масса, кг - 0,64
• Температура эксплуатации, °С - от -40 до +50
• Относительная влажность эксплуатации, % - до 98
• Класс пылевлагозащиты - IP67
