Тепловизионные прицелы

Тепловизионные прицелы ориентированы на любителей охоты. Оборудование постоянно усовершенствуется, переходя из класса дорогих диковинок в разряд обязательной экипировки.

Принцип работы устройств

Все предметы с температурой, отличной от абсолютного нуля, излучают электромагнитные волны в инфракрасном диапазоне. В основе работы любого тепловизионного оборудования лежит способность улавливать разницу между тепловым излучением объектов. Волны регистрируются, переводятся в цифровые сигналы и формируются в визуальную картинку.

Главный чувствительный блок тепловизора — матрица, принимающая поток инфракрасного излучения. Сегодня можно встретить 4 варианта устройства:

• С болометрами.
• На фотонах.
• С нанотрубками (термоэлектрические).
• Плёночные (пироэлектрические).

Тепловизионные прицелы оснащают фотонными или болометрическими приёмниками. Последние получили широкое распространение благодаря неохлаждаемой системе и высокой точности детекции, достаточной для страйкбола или охотничьих целей.

Разновидности матриц тепловизоров

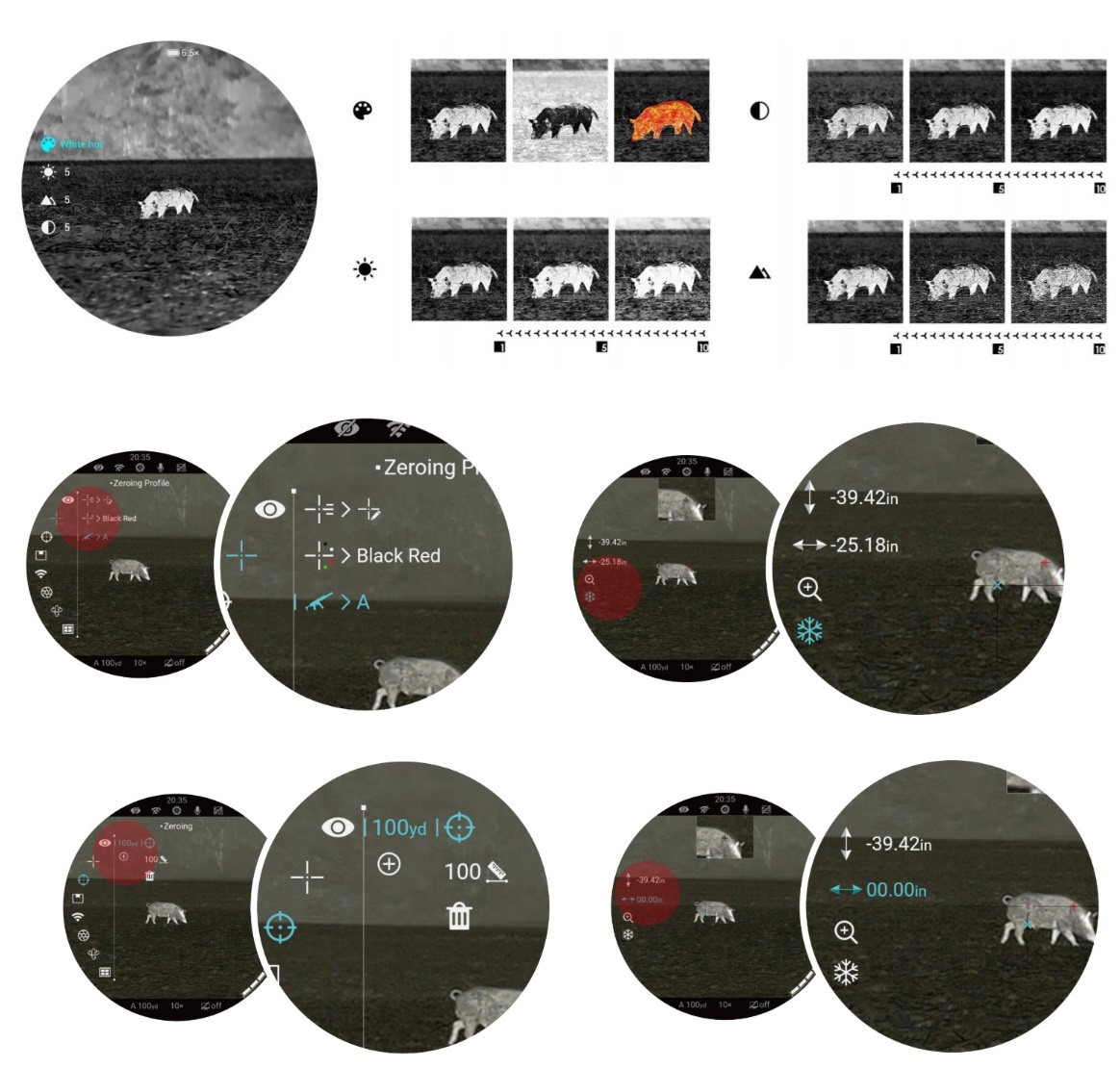

Болометрическая матрица набрана из отдельных частиц (болометров). Каждая работает как резистор, реагируя на мощность поступающего излучения изменением сопротивления. В таких приборах качество картинки улучшается через специальные программы обработки информации:

• Регулировка сигнала.
• Замена дефектных участков матрицы.
• Увеличение контраста.
• Шумоподавление.

Тепловизионные устройства постоянно совершенствуются, улучшаясь в плане чувствительности и становясь меньше. Современный прицел фиксирует температурную разницу в 0,05 ⁰C, то есть способен увидеть тепловой след отпечатка пальца на поверхности.

Важные характеристики

Подбирая тепловизионный прицел, необходимо обращать внимание на следующие параметры:

• Матрица: характеристики элемента прямо влияют на качество картинки. Сегодня доступно разрешение от 160х120 до 640х480.
• Дисплей: устанавливают всепогодные OLED и жидкокристаллические LED экраны. Последние замерзают уже при -10 ⁰C.
• Объектив: главные параметры блока — поле зрения и диаметр линзы. При покупке нужно учитывать зависимость между дальностью и полем зрения (чем дальше видим, тем уже видимый участок).
• Частота обновления кадра: для охоты желательно выбирать устройства с частотой не ниже 25 Гц.

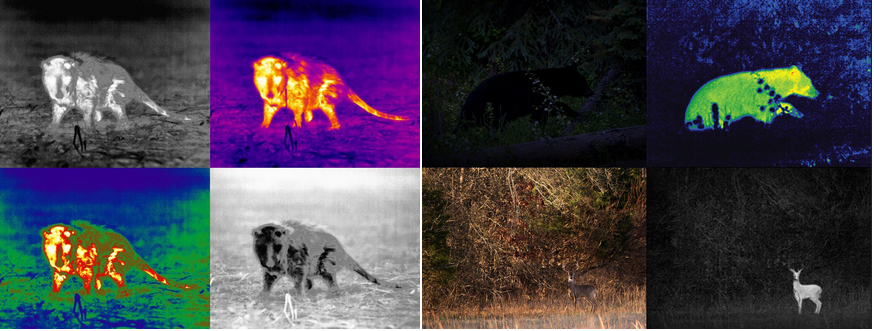

Сравнение разрешений тепловизионных матриц

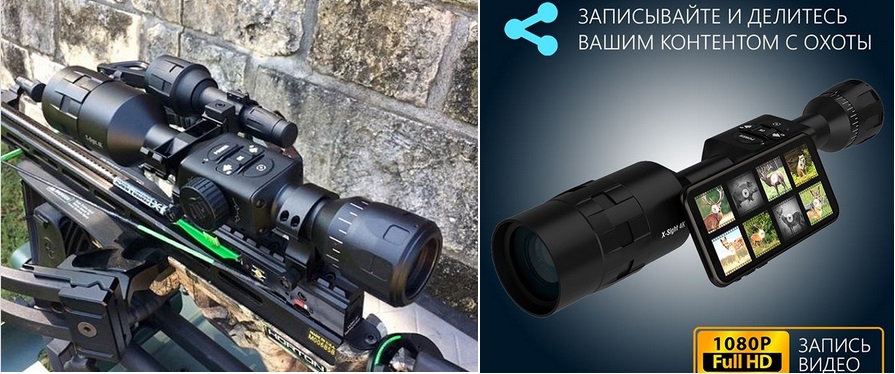

Отличие прицелов от других типов тепловизионных устройств

Монокуляры – девайсы с одним объективом и одним окуляром – предназначены для наблюдения за объектом. Бинокли работают по такому же принципу, но собираются с двумя окулярами, получающими изображение через один объектив. Тепловизионные насадки служат для расширения характеристик стандартных оптических прицелов.

Тепловизионные прицелы обладают всеми характеристиками перечисленного оборудования, и при этом имеют дополнительные возможности, повышающие информативность картинки, точность прицеливания, увеличивающие дистанцию для ведения наблюдения.

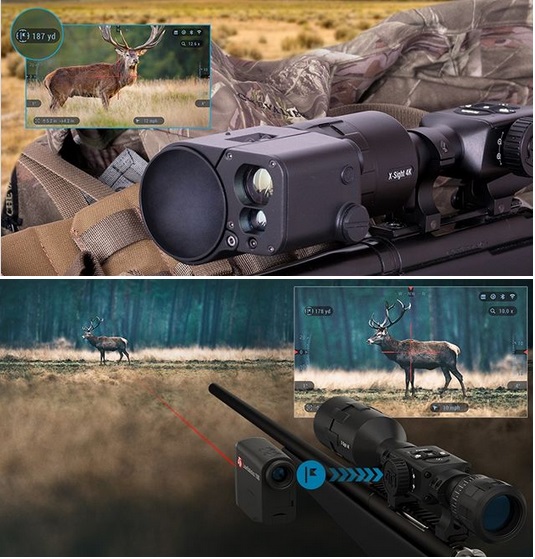

Существуют модели с встроенным лазерным дальномером для снижения влияния баллистики снаряда при стрельбе на дальние расстояния. Дистанцию можно измерять либо проводя одиночные измерения, либо в режиме непрерывного сканирования, при этом точность составляет ±1 метр. Оборудование может выпускаться с защитой от проникновения воды, допуская погружение на глубину до 1 м. В гибридных моделях встраивают два типа датчиков: одни улавливают электромагнитные волны в инфракрасном диапазоне, вторые отвечают за видимую область спектра.

Прицелы производят из ударопрочных материалов, рассчитанных на стрельбу из оружия крупного калибра, гладкоствольных образцов и пневматики.

Сравнение тепловизионных устройств

Для каких целей применяют

Прицелы используют для охоты, в качестве страйкбольной экипировки, для охраны, в целях профилактики работы промышленных комплексов. Оборудование предназначено для улавливания теплового излучения от удалённых объектов. В зависимости от модели рабочее расстояние может составлять 2 км и выше.

Лицензия на приобретение тепловизионного прицела не требуется.

В каких условиях применяются

Тепловизор способен регистрировать тепловое излучение от всех объектов при условии, что есть определяемая разница с фоном (от 0,1 до 0,05 ⁰С в современных приборах). В некоторых случаях с помощью высокочувствительного прицела можно увидеть следы, оставленные животным или человеком. Благодаря этому свойству оборудование позволяет сформировать визуальную картинку не только в ночное время, но и в густом тумане, при задымлении, во время дождя или снегопада, в густой траве или кустарнике.

В расширенных возможностях заключается главное отличие тепловизионных устройств от приборов ночного видения. ПНВ требовательны к определённому уровню освещённости или подсветки.

Условия применения тепловизионных прицелов

На что обратить особое внимание

Прицелы для тепловизоров постепенно становятся привычным оборудованием, но цены пока остаются немалыми. В одном и том же диапазоне можно встретить несколько вариантов устройств, между которыми довольно сложно уловить разницу. Стоит ли покупать более дорогую модель или для ваших целей с запасом хватит прицела меньшей стоимости? Мы поможем ответить на эти и другие вопросы, подобрав оптимальный по цене и характеристикам тепловизионный прицел.

Сравнение моделей по цене и функциям
