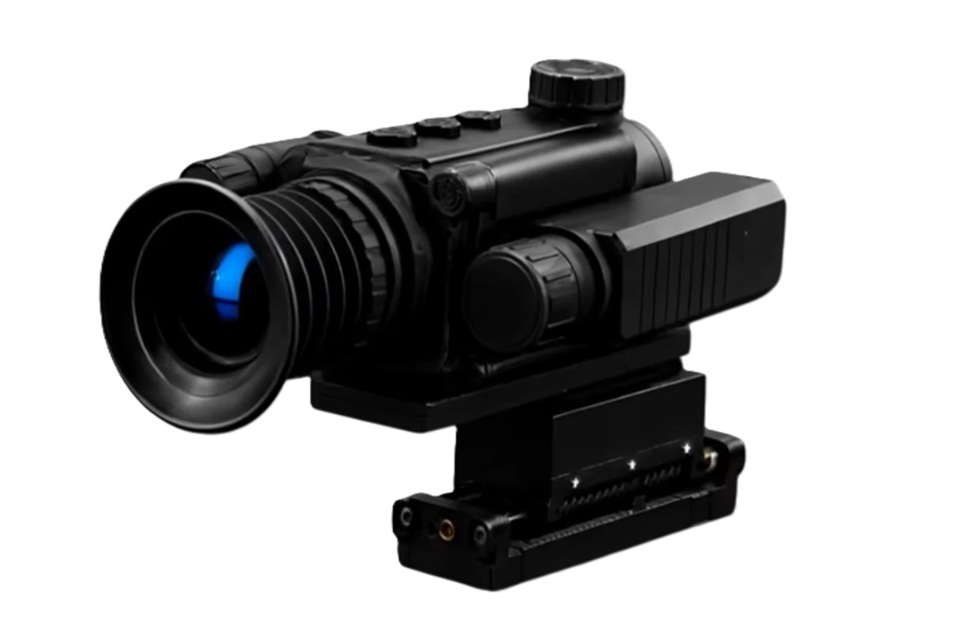

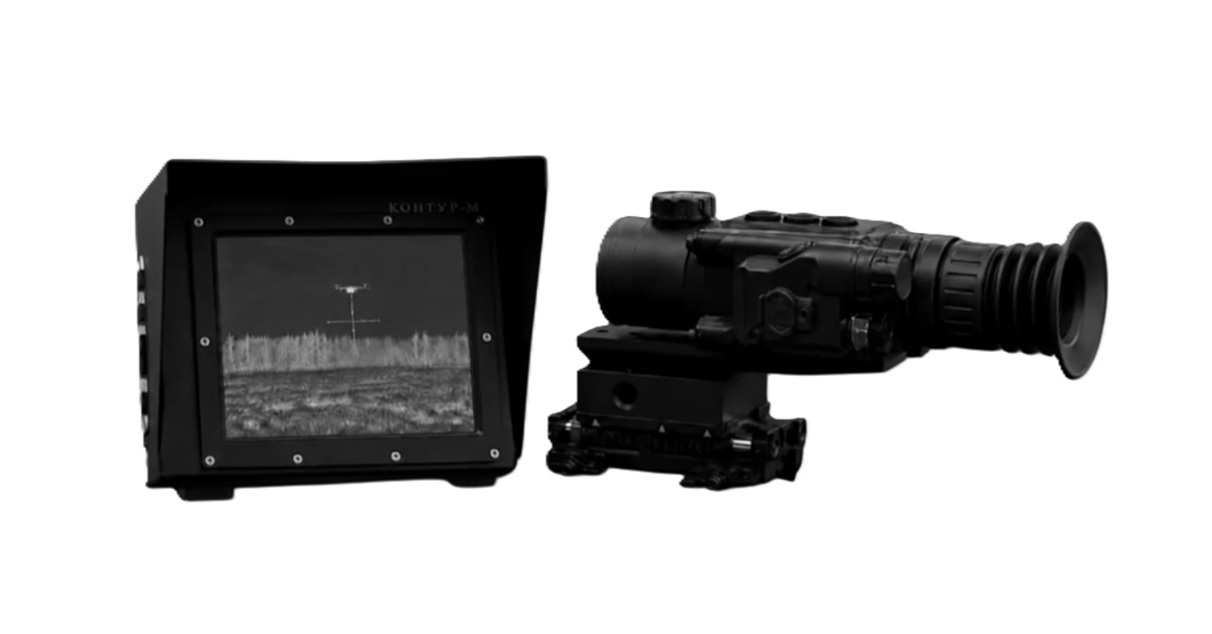

Тепловизионный прицельный комплекс Контур-М

Тепловизионный комплекс «Контур-М» представляет собой специализированное решение для круглосуточного наблюдения, обнаружения и сопровождения воздушных и наземных целей. Комплекс разработан для оснащения мобильных огневых групп, подразделений охраны и объектов критической инфраструктуры, где требуется стабильная работа средств наблюдения независимо от времени суток, погодных условий и уровня естественного освещения.

В основе комплекса используется тепловизионный модуль с матрицей разрешением 640×512 пикселей, позволяющий обнаруживать цели по их собственному тепловому излучению. Такой принцип работы не зависит от внешнего света и сохраняет эффективность ночью, в сумерках, во время дождя, тумана, снегопада, а также при наличии дыма или пыли.

Комплекс предназначен прежде всего для обнаружения беспилотных летательных аппаратов, однако одинаково эффективно применяется для наблюдения за транспортом, инженерными сооружениями, техникой и живой силой. Благодаря универсальной конструкции оборудование может использоваться как на стационарных постах охраны, так и в составе мобильных групп, обеспечивая оператору высокую скорость обнаружения и сопровождения целей.

Назначение комплекса

Комплекс разработан для повышения эффективности систем безопасности объектов промышленной, энергетической и транспортной инфраструктуры. Основной задачей оборудования является своевременное обнаружение потенциальных угроз, включая беспилотные летательные аппараты, на максимально возможной дистанции.

«Контур-М» может использоваться как самостоятельное средство наблюдения или интегрироваться в уже существующую систему охраны объекта без необходимости полной модернизации инфраструктуры. Такое решение позволяет значительно усилить возможности действующих постов наблюдения при минимальных затратах на внедрение.

Комплекс применяется на следующих объектах:

• нефтеперерабатывающие заводы (НПЗ);
• нефтебазы и склады хранения ГСМ;
• энергетические объекты;
• газовые предприятия;
• промышленные комплексы;
• объекты критической инфраструктуры;
• стационарные и мобильные посты охраны;
• объекты транспортной инфраструктуры.

Работа в составе мобильных огневых групп

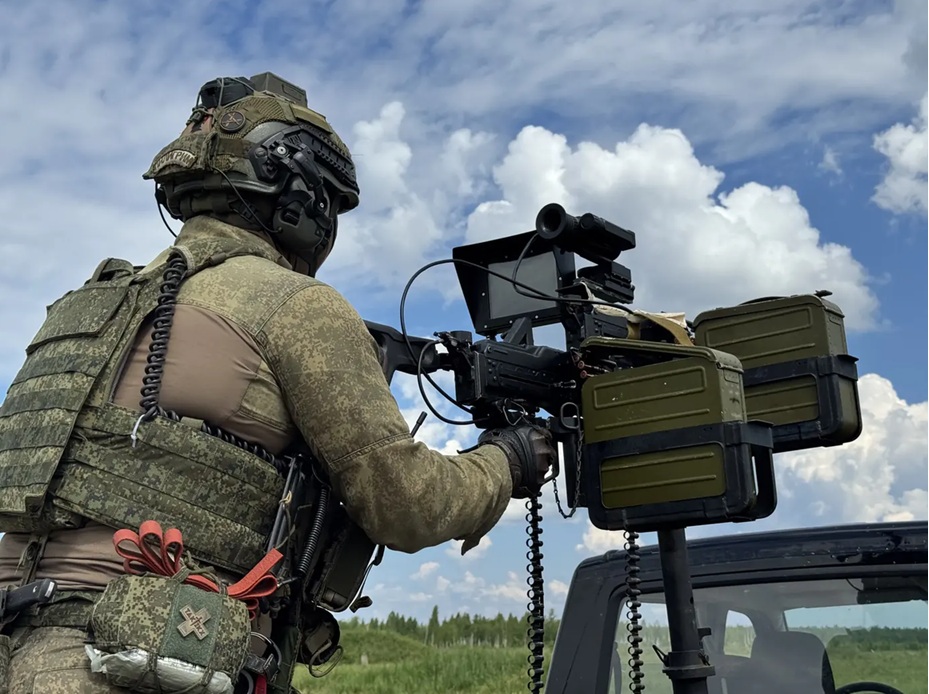

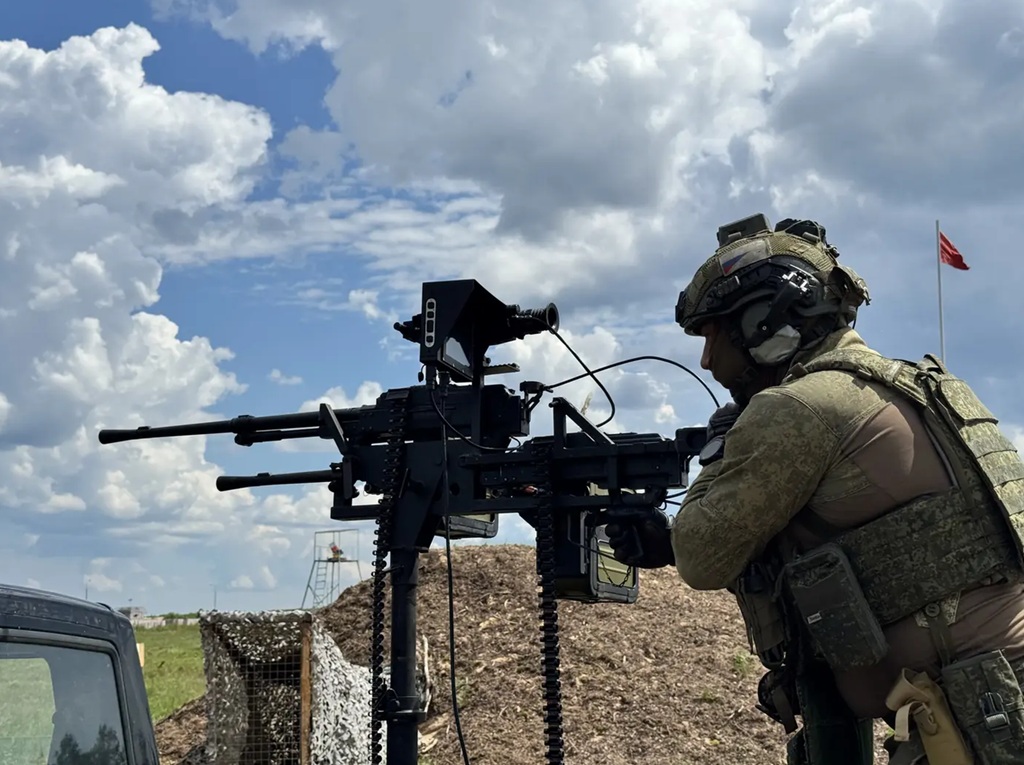

Одной из основных сфер применения комплекса являются мобильные огневые группы противовоздушной обороны. В подобных подразделениях особенно важны скорость обнаружения цели, высокая информативность изображения и минимальная задержка отображения видеосигнала.

Тепловизионный комплекс позволяет своевременно обнаруживать беспилотные летательные аппараты, сопровождать их во время перемещения и обеспечивать оператору устойчивое изображение независимо от уровня освещенности. Благодаря этому появляется дополнительное время для оценки обстановки и принятия решения.

Универсальная конструкция позволяет устанавливать оборудование на различные виды вооружения, а также использовать его на стационарных наблюдательных позициях или мобильных платформах.

Матрица 640×512 и качество тепловизионного изображения

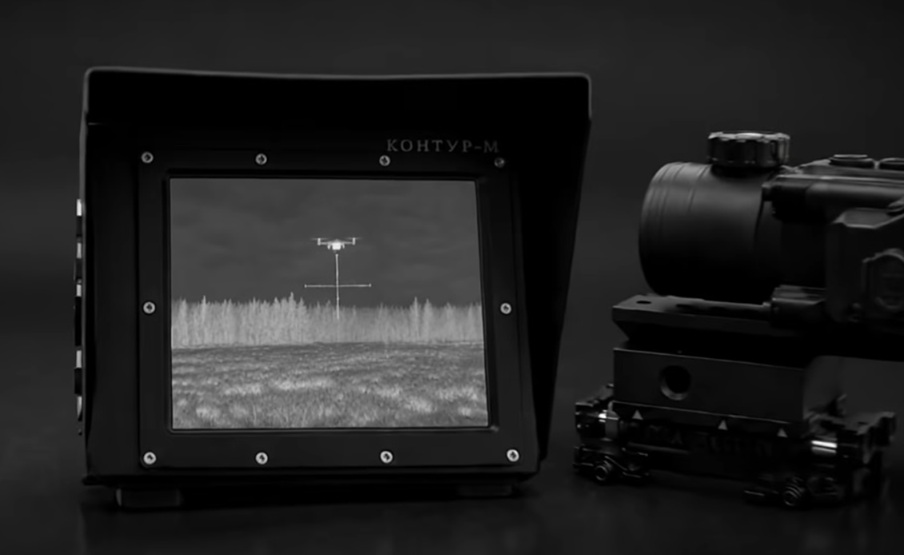

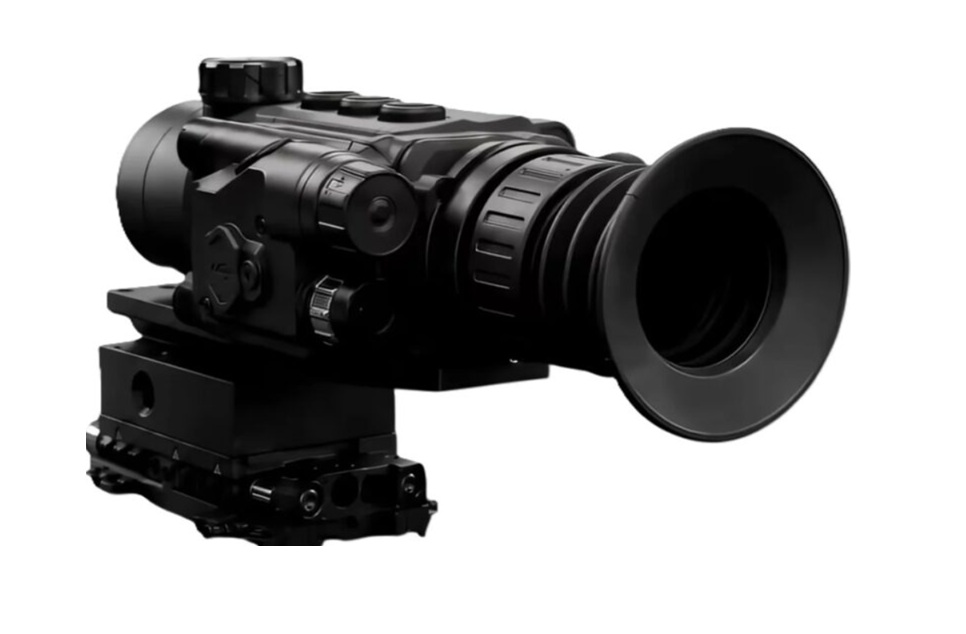

В основе комплекса используется современный тепловизионный модуль с разрешением 640×512 пикселей. Такое разрешение обеспечивает высокую детализацию изображения и позволяет уверенно различать тепловые объекты на значительных расстояниях.

В отличие от традиционных оптических приборов наблюдения, тепловизионная система фиксирует не отраженный свет, а собственное тепловое излучение объектов. Благодаря этому комплекс сохраняет эффективность как днем, так и ночью, а также в условиях ограниченной видимости.

Высокое разрешение матрицы облегчает сопровождение движущихся целей и позволяет оператору быстрее распознавать характер обнаруженного объекта. Особенно это важно при наблюдении за малоразмерными беспилотниками, которые трудно обнаружить обычными средствами наблюдения.

Минимальная задержка видеотракта

Одной из важных особенностей комплекса является задержка передачи изображения менее 40 мс. Практически мгновенный вывод изображения на монитор позволяет сопровождать быстро движущиеся цели без заметного запаздывания.

При работе по беспилотным летательным аппаратам даже небольшая задержка изображения может существенно осложнить сопровождение цели. В комплексе «Контур-М» этот показатель сведен к минимуму, благодаря чему оператор получает максимально актуальную картину происходящего практически в режиме реального времени.

Выбор объективов под различные задачи

Комплекс может комплектоваться тепловизионными объективами с фокусным расстоянием 35 мм, 40 мм или 55 мм. Такой подход позволяет подобрать конфигурацию оборудования в зависимости от предполагаемой дальности наблюдения, размеров контролируемой территории и специфики выполняемых задач.

Для каждой версии предусмотрены собственные параметры увеличения и угла обзора:

• объектив 35 мм — оптическое увеличение 2,2×, поле зрения 16°;
• объектив 40 мм — оптическое увеличение 2,5×, поле зрения 14°;
• объектив 55 мм — оптическое увеличение 3,4×, поле зрения 10°.

Объектив 35 мм обеспечивает наиболее широкий сектор наблюдения и подходит для контроля больших площадей. Версия с объективом 40 мм представляет собой универсальный вариант для большинства задач. Комплектация объективом 55 мм ориентирована на работу на увеличенных дистанциях, где приоритетом становится максимальная дальность обнаружения.

Дополнительно предусмотрено цифровое увеличение 2× и 4×, позволяющее рассматривать отдельные участки изображения без изменения положения комплекса.

Дальность обнаружения целей

В зависимости от установленного объектива, погодных условий, теплового контраста объекта и окружающей среды комплекс способен обнаруживать цели на дистанциях до 2000 метров.

Следует учитывать, что фактическая дальность зависит сразу от нескольких факторов: температуры окружающей среды, размеров объекта, погодных условий, уровня теплового контраста и выбранной конфигурации оптической системы. При этом использование матрицы высокого разрешения позволяет сохранить информативность изображения даже на значительном удалении.

Такие возможности делают «Контур-М» эффективным инструментом для раннего обнаружения беспилотных летательных аппаратов, транспортных средств, инженерных сооружений и других объектов наблюдения.

Выносной монитор и организация рабочего места оператора

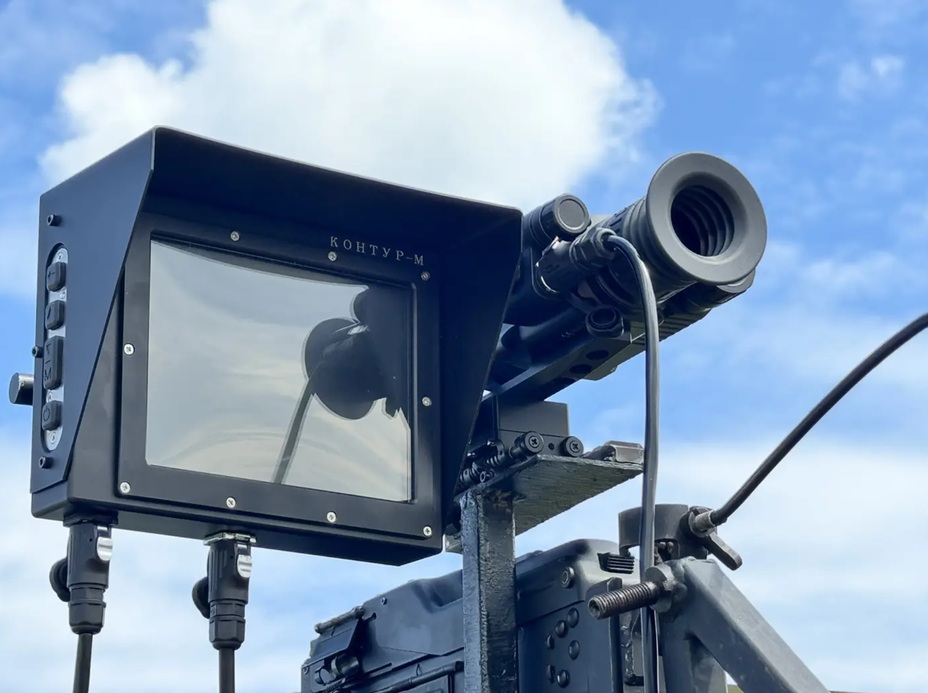

Одной из особенностей модели является использование внешнего выносного монитора, который может располагаться в наиболее удобном для оператора месте. Такое решение повышает комфорт работы, позволяет рационально организовать рабочее пространство и обеспечивает хороший обзор изображения независимо от способа установки самого тепловизионного модуля.

В зависимости от комплектации система оснащается монитором с диагональю 7 или 8 дюймов, построенным на базе цветной TFT LCD-матрицы. Большой экран позволяет детально рассматривать обнаруженные объекты, своевременно оценивать изменение обстановки и уверенно сопровождать движущиеся цели.

Раздельное размещение тепловизионного модуля и дисплея особенно удобно при эксплуатации комплекса в составе мобильных огневых групп, на стационарных наблюдательных постах и при установке оборудования на различные виды вооружения.

Интеграция в существующую систему безопасности

Комплекс разработан таким образом, чтобы его можно было использовать как отдельное средство наблюдения или включить в уже существующую систему охраны объекта без масштабной модернизации инфраструктуры.

Подобный подход позволяет значительно повысить эффективность действующих постов наблюдения и расширить возможности службы безопасности без необходимости полной замены ранее установленного оборудования.

Комплекс успешно применяется для защиты объектов промышленности, энергетики, нефтегазового комплекса и других предприятий, где требуется круглосуточный контроль воздушного пространства и прилегающей территории.

Совместимость с различными видами вооружения

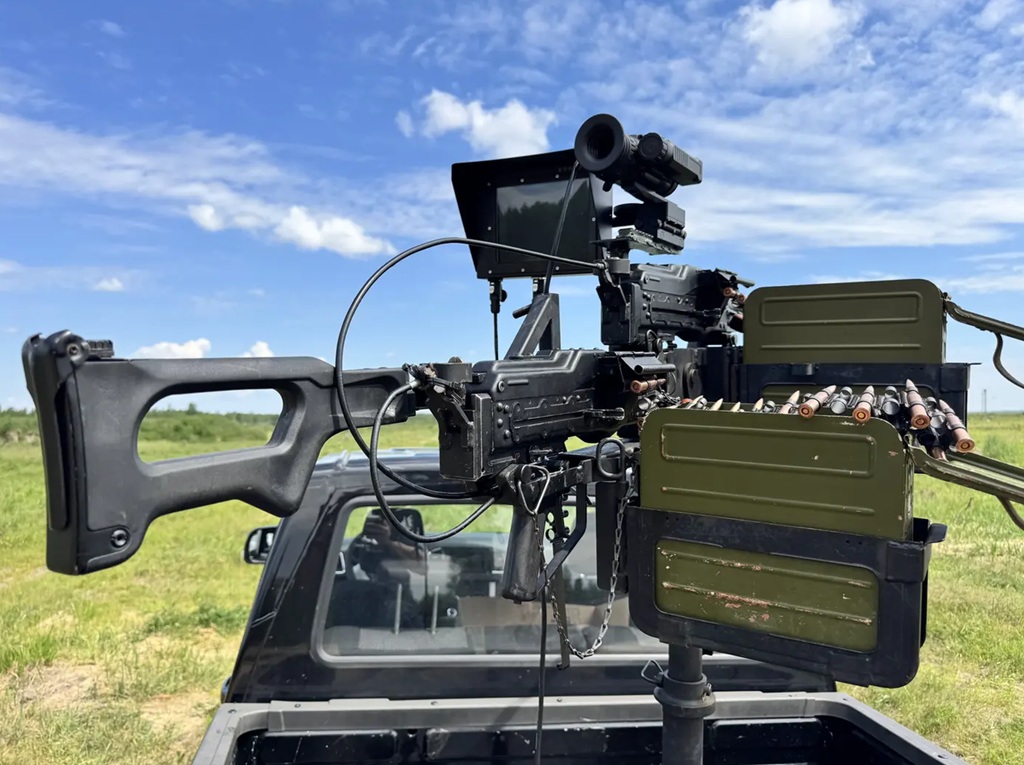

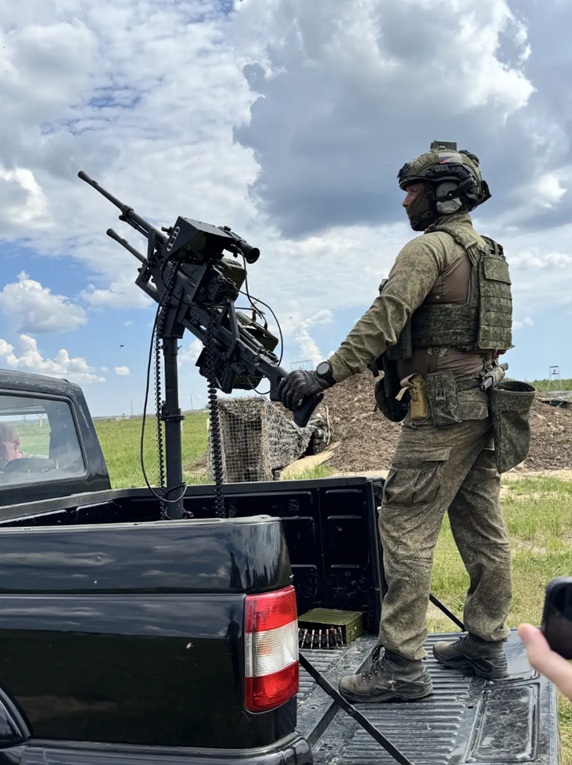

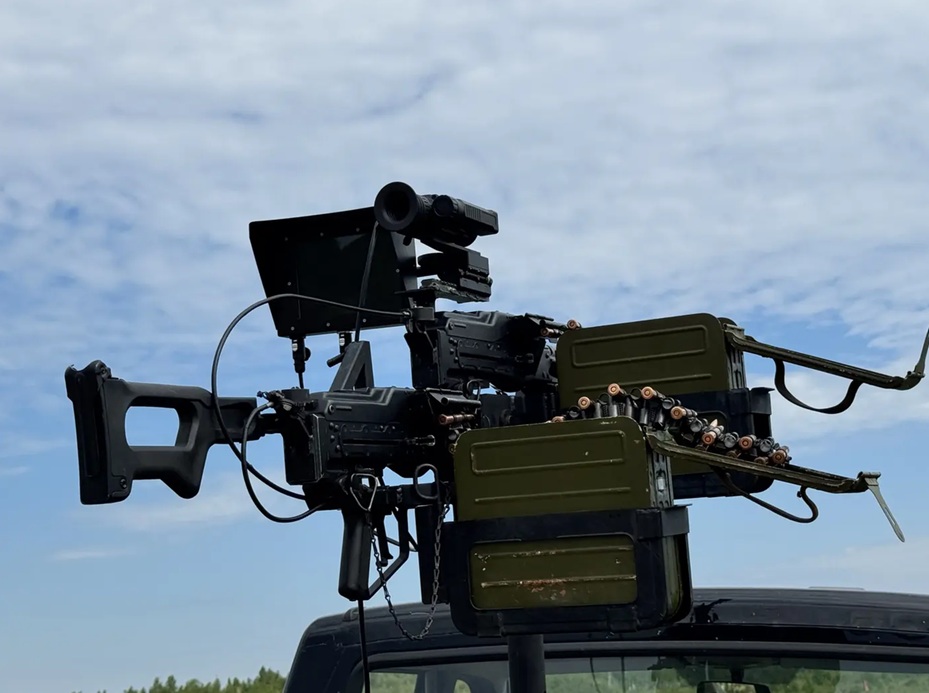

Для установки комплекса используется универсальный кронштейн-компенсатор, снижающий ударные нагрузки, возникающие при эксплуатации оборудования совместно с вооружением. Конструкция крепления обеспечивает надежную фиксацию тепловизионного модуля и способствует сохранению точности наблюдения даже при интенсивной эксплуатации.

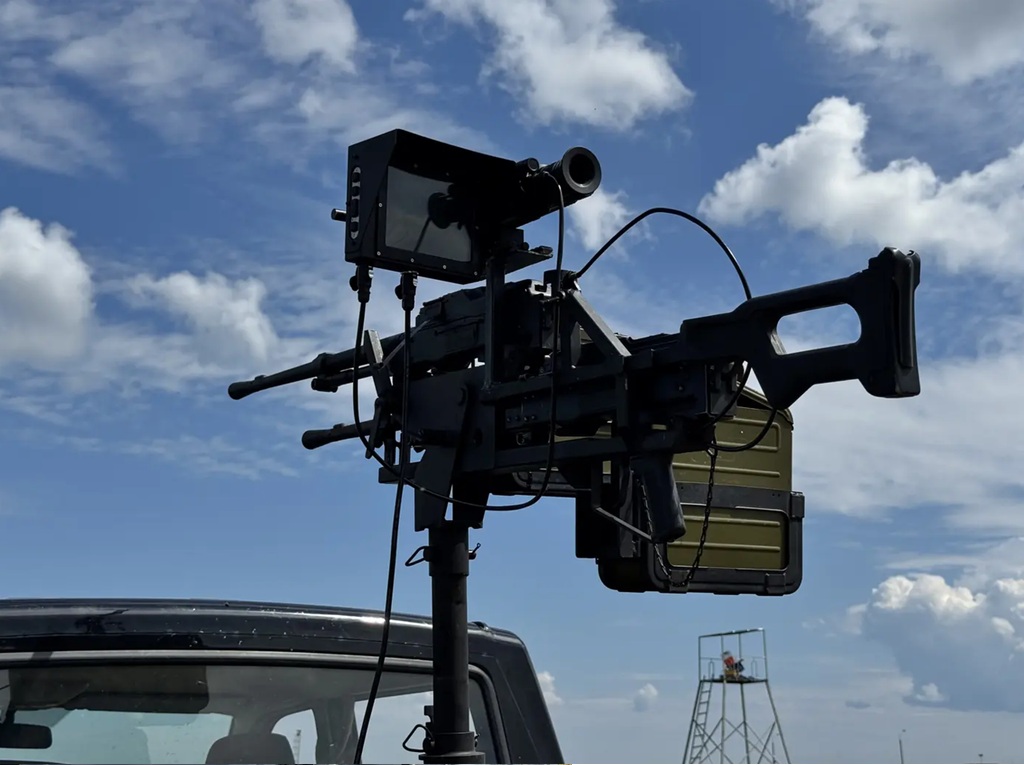

Комплекс может устанавливаться на различные огневые средства, включая:

• пулеметы калибра 7,62 мм;
• крупнокалиберные пулеметы калибра 12,7 мм;
• другие стационарные и мобильные огневые позиции.

При необходимости оборудование может использоваться и в качестве самостоятельного наблюдательного комплекса без установки на вооружение.

Фото- и видеозапись

Для документирования наблюдений комплекс оснащен функцией записи фото- и видеоматериалов на встроенную память объемом 32 ГБ. Это позволяет сохранять результаты наблюдения без подключения внешних устройств хранения данных.

Запись может использоваться для последующего анализа действий операторов, документирования обнаруженных целей, подготовки отчетных материалов и разбора выполненных задач.

Защищенный корпус IP66

Тепловизионный комплекс рассчитан на эксплуатацию в тяжелых полевых условиях. Корпус соответствует классу защиты IP66, обеспечивая надежную защиту внутренних компонентов от попадания пыли, влаги и атмосферных осадков.

Оборудование сохраняет работоспособность при эксплуатации под дождем, во время снегопада, в условиях высокой запыленности и при значительных перепадах температуры. Благодаря прочной конструкции комплекс подходит для длительной эксплуатации на открытых позициях и мобильных платформах.

Диапазон рабочих температур составляет от −30°C до +50°C, что позволяет использовать оборудование практически во всех климатических зонах без ухудшения эксплуатационных характеристик.

Питание и автономная работа

Источником питания служит внешний аккумулятор повышенной емкости 96 000 мАч. Такое решение обеспечивает продолжительную автономную эксплуатацию комплекса без необходимости частой замены элементов питания.

Полного заряда аккумулятора достаточно для работы комплекса до 48 часов, благодаря чему оборудование подходит для продолжительных смен, многосуточного дежурства и эксплуатации на удаленных объектах.

Комплекс поддерживает подключение внешнего источника питания, что позволяет организовать практически непрерывную работу при наличии стационарной системы электроснабжения или дополнительных аккумуляторов.

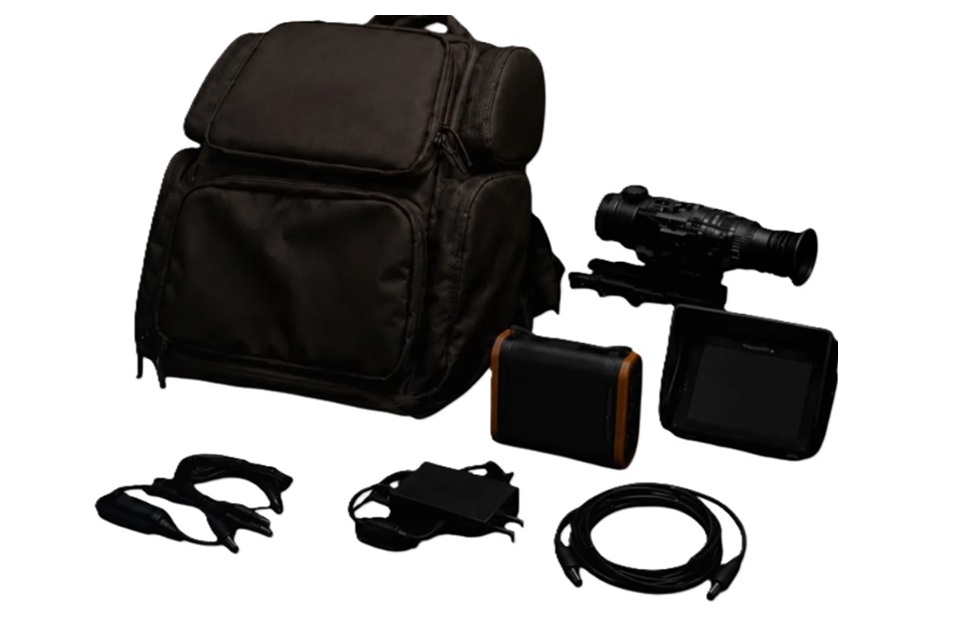

Комплектация

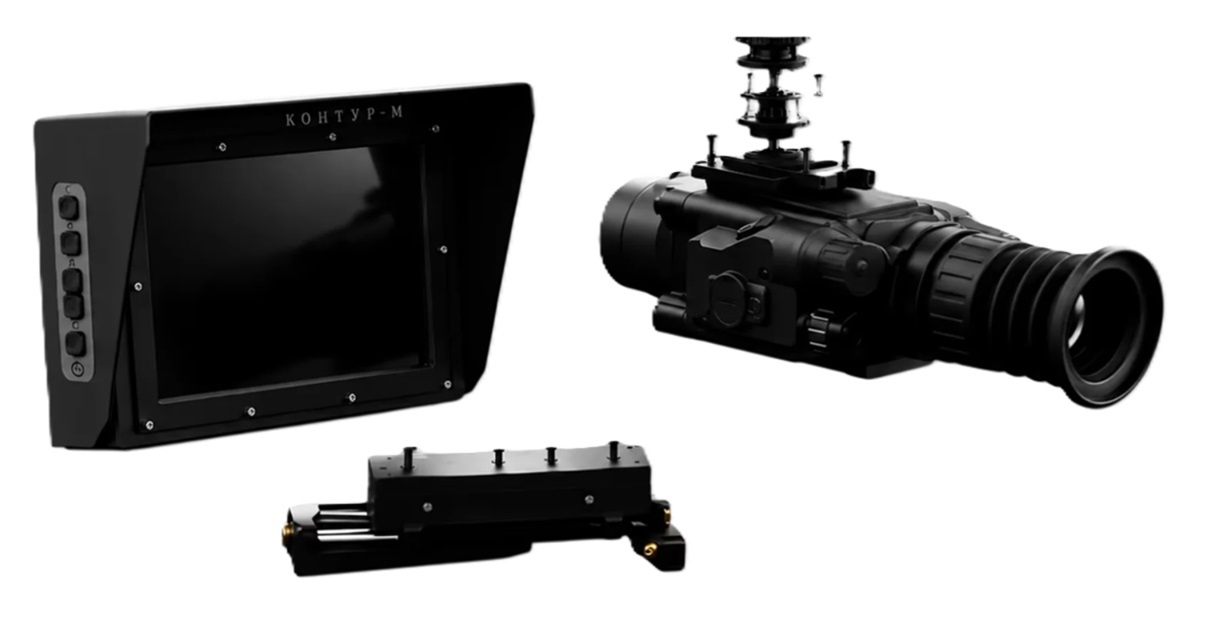

• Тепловизионный комплекс «Контур-М».
• Внешний выносной монитор с диагональю 7 или 8 дюймов.
• Внешний аккумулятор емкостью 96 000 мАч.
• Блок аккумулятора питания тепловизионного модуля.
• Комплект соединительных кабелей.
• Зарядная станция.
• Кронштейн-компенсатор или стандартный кронштейн.
• Руководство по эксплуатации.
• Паспорт изделия.

Технические характеристики тепловизионного комплекса «Контур-М»

• Тип устройства: тепловизионный комплекс для круглосуточного наблюдения.
• Основное назначение: обнаружение, сопровождение и наблюдение за воздушными и наземными целями.
• Матрица: 640×512 пикселей.
• Варианты объективов: 35 мм / 40 мм / 55 мм.
• Оптическое увеличение:
  • 35 мм — 2,2×;
  • 40 мм — 2,5×;
  • 55 мм — 3,4×.
• Цифровое увеличение: 2× / 4×.
• Поле зрения:
  • 35 мм — 16°;
  • 40 мм — 14°;
  • 55 мм — 10°.
• Максимальная дальность обнаружения: до 2000 м (в зависимости от типа цели, погодных условий, теплового контраста и установленного объектива).
• Задержка видеотракта: менее 40 мс.
• Дисплей: TFT LCD, диагональ 7".
• Выносной монитор: 7 или 8 дюймов.
• Встроенная память: 32 ГБ.
• Фото- и видеозапись: на внутреннюю память.
• Тип питания: внешний аккумулятор.
• Емкость аккумулятора: 96 000 мАч.
• Подключение внешнего источника питания: предусмотрено.
• Время автономной работы: до 48 часов.
• Степень защиты корпуса: IP66.
• Диапазон рабочих температур: от −30°C до +50°C.
• Совместимость с мобильными огневыми группами и стационарными постами наблюдения.
• Возможность установки на различные типы вооружения с использованием кронштейна-компенсатора.
• Применение: обнаружение БПЛА, охрана объектов, наблюдение за воздушными и наземными целями, защита критической инфраструктуры, тактическое наблюдение, патрулирование.

Прибор разработан для решения задач круглосуточного наблюдения в условиях, где от скорости обнаружения цели напрямую зависит эффективность дальнейших действий оператора. Использование тепловизионной матрицы с разрешением 640×512 пикселей, минимальная задержка видеотракта менее 40 мс, возможность выбора объективов с различным фокусным расстоянием и дальность обнаружения до 2000 метров делают комплекс эффективным инструментом для работы по воздушным и наземным объектам.

Продуманная конструкция позволяет использовать оборудование как в составе мобильных огневых групп, так и на стационарных постах охраны. Выносной монитор, длительное время автономной работы до 48 часов, встроенная память объемом 32 ГБ, защищенный корпус класса IP66 и возможность интеграции в существующую систему безопасности делают «Контур-М» универсальным решением для защиты промышленных предприятий, объектов энергетики, нефтегазовой отрасли и другой критически важной инфраструктуры.
