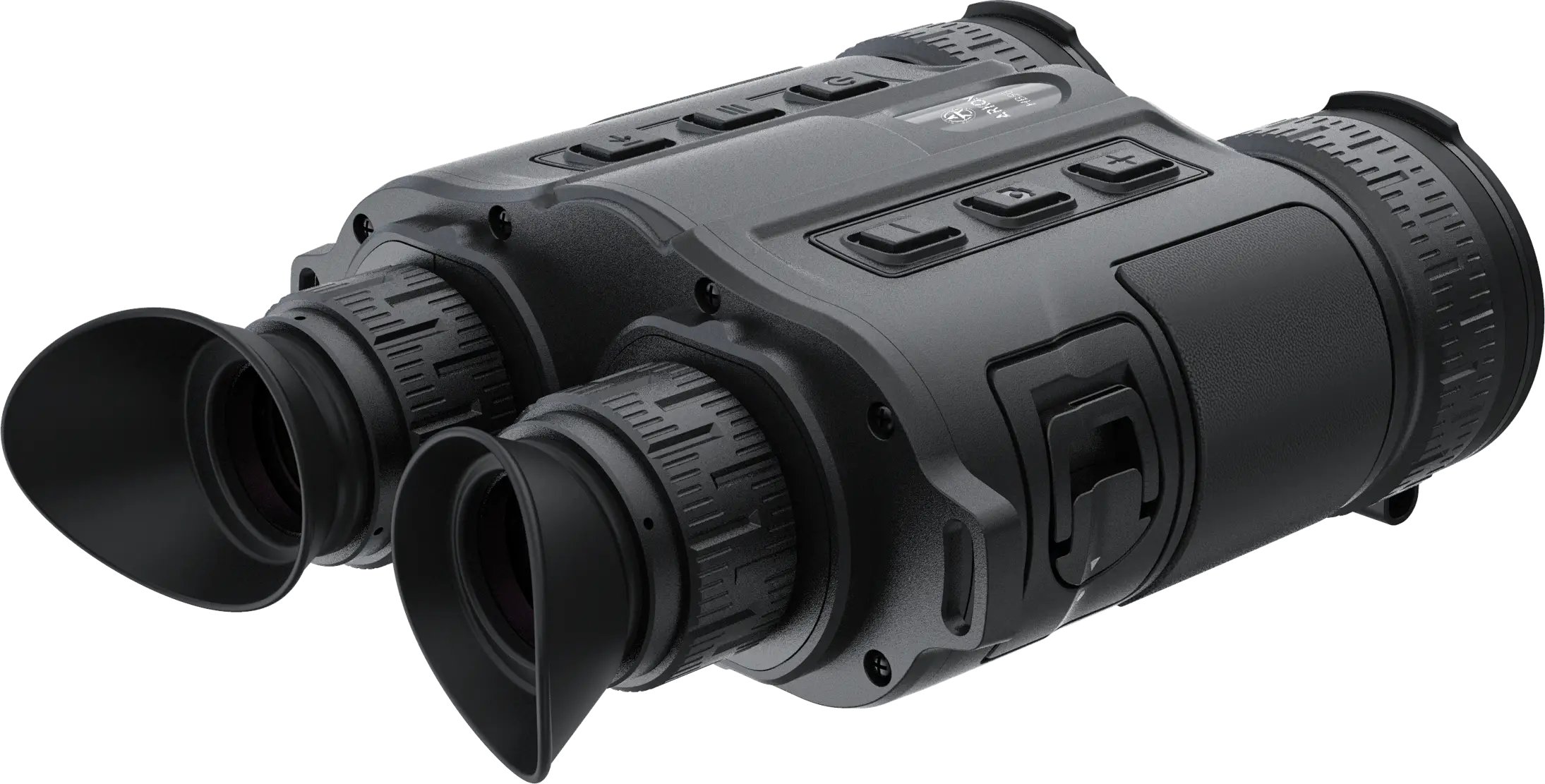

Тепловизионный бинокль Arkon HB50

Мультиспектральный бинокль ARKON HB50 объединяет в одном корпусе тепловизионный канал, высокочувствительную цифровую камеру для наблюдения при слабом освещении, лазерный дальномер, GPS, электронный компас, а также средства фото- и видеозаписи. Пользователь может работать с каждым каналом отдельно или включать совмещённый режим, в котором информация от двух сенсоров используется одновременно. Такая схема позволяет выбирать способ наблюдения в зависимости от освещённости, теплового контраста объекта и текущих условий.

Ключевые отличия и функции

• Тепловизионный детектор VOx 640×512 пикселей с высокой чувствительностью ≤15 мК
• Дальность обнаружения ростовой фигуры до 2400 м, распознавания до 1200 м и идентификации до 600 м
• Оптическое увеличение 2,4× и цифровой зум до 8× с максимальным увеличением 19,2×
• Встроенный лазерный дальномер для определения расстояния до наблюдаемого объекта
• OLED-дисплей 1024×768 пикселей обеспечивает детальное и контрастное изображение
• Семь цветовых палитр для адаптации тепловизионной картинки к различным условиям наблюдения
• Фото- и видеозапись с возможностью беспроводной передачи данных по Wi-Fi
• Защищённый корпус IP66 для эксплуатации в сложных погодных и полевых условиях
• Рабочий диапазон температур от −20 до +50 °C
• Питание от двух аккумуляторов 18650 с автономной работой до 6 часов

Основой тепловизионного канала служит детектор с разрешением 640×512 пикселей и размером пикселя 12 мкм. Температурная чувствительность NETD составляет ≤15 мК, благодаря чему прибор способен передавать небольшие различия температуры внутри наблюдаемой сцены. Частота обновления 50 Гц обеспечивает плавное отображение движущихся объектов без заметных задержек. Оптическое увеличение составляет 2,4×, а цифровое масштабирование доступно в вариантах 1×, 2×, 4× и 8×, поэтому суммарное увеличение может достигать 19,2×.

В устройстве используются два независимых сенсора, каждый из которых отвечает за отдельный канал изображения. Тепловизионная часть построена на неохлаждаемом VOx-детекторе с разрешением 640×512 пикселей. Она оснащена объективом 50 мм с относительным отверстием F1.0 и обеспечивает поле зрения 8,8°×7,0°. Такое сочетание оптики, чувствительной матрицы и частоты 50 Гц рассчитано на наблюдение на средних и значительных дистанциях, в том числе при небольшом температурном контрасте между целью и окружающей средой.

Цифровой канал использует высокочувствительный CMOS-сенсор с разрешением 1920×1080 пикселей и объективом 25 мм. Он предназначен для наблюдения в видимом и ближнем инфракрасном диапазоне и может применяться при недостаточном естественном освещении, например в сумерках, при лунном или звёздном свете. Обозначение VOx/CMOS в данном случае относится именно к двухканальной архитектуре: тепловизионный и цифровой сенсоры работают независимо и дополняют друг друга.

При эксплуатации пользователь может выбирать тепловизионный канал, цифровое изображение либо совмещённый режим. В последнем случае данные двух сенсоров объединяются, поэтому на визуальное изображение могут накладываться детали, обнаруженные по тепловому излучению. Это помогает одновременно учитывать очертания объектов и распределение температуры в кадре. Дополнительно предусмотрена функция PIP, при которой увеличенный центральный участок тепловизионного изображения выводится в отдельном окне, не перекрывая основную сцену.

Для настройки тепловизионного изображения предусмотрено семь вариантов отображения: «Горячий белый», «Горячий чёрный», «Горячий красный», «Радужный», «Раскалённое железо», «Холодные оттенки» и инфракрасный режим. Выбор палитры позволяет адаптировать изображение под конкретную сцену и характер температурного контраста. Для индивидуальной настройки наблюдения предусмотрена регулировка диоптрий в диапазоне ±5 дптр, а удаление выходного зрачка составляет 36 мм.

ARKON HB50 рассчитан на наблюдение за объектами на значительных расстояниях. Для ростовой фигуры заявленная дистанция обнаружения достигает 2400 м, распознавания — 1200 м, идентификации — 600 м. Для автомобиля значения выше: обнаружение возможно на расстоянии до 6300 м, распознавание — до 3150 м, идентификация — до 1550 м. Фактическая дальность зависит от погодных условий, температуры воздуха и поверхности, размеров объекта, теплового контраста, прозрачности атмосферы и других факторов, влияющих на распространение инфракрасного излучения.

В корпус встроен лазерный дальномер с длиной волны 905 нм. Рабочий диапазон измерения составляет примерно от 10 до 1200 м, заявленная точность — около ±1 м. Доступны как одиночные измерения, так и непрерывное сканирование дистанции. Совместная работа дальномера, GPS и электронного компаса позволяет использовать полученное расстояние вместе с навигационными данными, в том числе для определения координат удалённого объекта.

Для сохранения результатов наблюдения предусмотрена встроенная память объёмом 64 ГБ. Бинокль поддерживает фото- и видеозапись, поэтому важный фрагмент наблюдения можно сохранить непосредственно в приборе без отдельного регистратора. Интерфейс USB Type-C используется для передачи файлов на компьютер, подключения внешнего питания и вывода сигнала CVBS. Наличие встроенной памяти избавляет от необходимости постоянно подключать внешний носитель во время работы.

Беспроводные возможности включают Wi-Fi, а навигационный функционал — GPS/Beidou и электронный компас. Дополнительно предусмотрены отслеживание наиболее горячей точки, коррекция дефектных пикселей, режим «картинка в картинке» и автоматическое выключение. Эти функции позволяют адаптировать прибор под продолжительное наблюдение и сократить количество ручных операций при работе с изображением.

Через приложение для Android можно получать изображение с устройства в реальном времени и управлять рядом функций дистанционно. Пользователь может переключать каналы изображения и цветовые палитры, изменять цифровое увеличение, а также запускать фото- и видеозапись. Беспроводная передача полезна в ситуациях, когда изображение необходимо просматривать на отдельном экране или быстро передавать сохранённые материалы без непосредственного подключения кабеля.

Питание осуществляется от двух аккумуляторов формата 18650. Заявленное время автономной работы от комплекта элементов питания составляет до 6 часов. Корпус имеет степень защиты IP66, поэтому рассчитан на эксплуатацию в полевых условиях с воздействием пыли и влаги. Рабочий температурный диапазон составляет от −20 до +50 °C. Габариты прибора — 195×150×72 мм.

HB50 подходит для задач, в которых одного тепловизионного канала недостаточно и требуется быстрое переключение между тепловым и цифровым наблюдением. Сенсор 640×512 пикселей с чувствительностью ≤15 мК обеспечивает детальную тепловую картину, цифровой канал 1920×1080 помогает рассматривать привычное визуальное изображение при слабом освещении, а лазерный дальномер расширяет возможности работы на удалённых объектах. Совмещение двух каналов, оптическое увеличение 2,4×, максимальное увеличение до 19,2×, встроенная запись, Wi-Fi и навигационные функции делают прибор универсальным решением для продолжительного наблюдения на средних и дальних дистанциях.

Комплектация

• Тепловизионный бинокль ARKON HB50
• Руководство по эксплуатации
• Гарантийный талон

Технические характеристики:

• Тип дисплея - OLED
• Разрешение дисплея, пиксели - 1024×768, 0.39
• Цифровое увеличение, х - 1х / 2х / 4х / 8х
• Увеличение, крат - 2,4х - 19,2х
• Оптическое увеличение - 2,4х
• Увеличение максимальное, крат - 19,2х
• Тип элементов питания - 18650
• Количество элементов питания - 2
• Время работы от комплекта батарей, ч - 6
• Фото/видеозапись - Есть
• Наличие Wi-Fi - Да
• Водонепроницаемость - IP66
• Наличие дальномера - Встроенный лазерный
• Встроенный дальномер - Есть
• Вес, г - 972 / 1065
• Высота, мм - 72
• Ширина, мм - 150
• Длина, мм - 195
• Разрешение детектора - 640х512
• Поле зрения - 8.8°×7.0°
• Температурная чувствительность - ≤ 15 мК
• Диапазон настройки диоптрий - ± 5
• Дистанция распознавания (ростовая фигура), м - 1200
• Палитры - Горячий белый, Горячий чёрный, Горячий красный, Радужный, Раскалённое железо, Холодные оттенки, Инфракрасный
• Рабочая температура - от -20°C до +50°C
• Тепловизорный сенсор - VOx (оксид ванадия)
• Удаление выходного зрачка, мм - 36
• Дистанция обнаружения (ростовая фигура), м - 2400
• Дистанция идентификации (ростовая фигура), м - 600
