Тепловизионный коллиматорный прицел Arkon TRD1

Тепловизионный коллиматорный прицел ARKON TRD1 предназначен для обнаружения, наблюдения и прицельной работы днем, ночью и при ограниченной видимости. Компактные размеры и небольшая масса позволяют использовать его как установленный на оружие прицел, а после снятия с крепления — как поисковое тепловизионное устройство.

Ключевые отличия и функции

• VOx-матрица 256×192 пикселей с шагом 12 мкм
• Температурная чувствительность NETD ≤25 мК
• Светосильный объектив 13 мм F0.9 с полем зрения 13,5° × 10,1°
• OLED-дисплей 466×466 пикселей с сенсорным управлением
• Функция Freeze для пристрелки
• Три варианта прицельной сетки и один профиль пристрелки
• Фото- и видеозапись во встроенную память 32 ГБ
• Четыре цветовые палитры теплового изображения
• Быстросъемный кронштейн Weaver
• Алюминиевый корпус массой около 130 г

В основе прибора находится неохлаждаемая VOx-матрица с разрешением 256×192 пикселя, размером пикселя 12 мкм и температурной чувствительностью NETD ≤25 мК. Сенсор помогает различать тепловые объекты при небольшом температурном контрасте между целью и окружающим фоном. Частота обновления 25 Гц обеспечивает стабильное отображение движущихся объектов.

Светосильный объектив 13 мм F0.9 формирует поле зрения 13,5° × 10,1°, удобное для поиска целей и контроля пространства. Минимальная дистанция фокусировки составляет 0,5 м. Фокусировка фиксированная, поэтому во время наблюдения не требуется постоянно подстраивать объектив вручную.

Для ростовой фигуры дистанция обнаружения достигает 650 м, распознавания — 320 м, идентификации — 160 м. Для объекта типа «автомобиль» эти значения составляют 1700, 850 и 420 м соответственно. Это позволяет сначала обнаружить источник тепла на значительном удалении, а по мере сокращения дистанции точнее определить тип объекта.

Изображение выводится на OLED-дисплей диагональю около 35,6 мм с разрешением 466×466 пикселей. На экране отображаются тепловая картина, прицельная марка, системные индикаторы и меню. Для настройки изображения предусмотрены регулировки яркости, контрастности, яркости экрана и прицельной сетки.

ARKON TRD1 поддерживает сенсорное управление: жестами можно переключать цветовые палитры, изменять тип, размер и цвет прицельной марки и перемещаться по меню. Одновременно сохранены физические кнопки для включения, калибровки, фотосъемки и видеозаписи, поэтому основные действия доступны без перехода в экранное меню.

Для наблюдения предусмотрены палитры «Горячий белый», «Горячий чёрный», «Красно-желтый» и «Железо». Их можно менять непосредственно с главного экрана, выбирая вариант отображения в зависимости от температурного фона и условий наблюдения.

Прибор оснащен цифровым увеличением, позволяющим подробнее рассматривать обнаруженный объект. В памяти предусмотрены три варианта прицельной сетки и один профиль пристрелки. Пользователь может настраивать тип, размер и цвет прицельной марки.

Для пристрелки реализована функция Freeze. После выстрела изображение можно зафиксировать, а затем внести поправки по осям X и Y, совместив прицельную марку с точкой попадания. Это упрощает корректировку пристрелки, поскольку оружие не требуется постоянно удерживать точно на центре мишени во время внесения поправок.

Встроенный рекордер позволяет делать фотографии и записывать видео. Для хранения файлов предусмотрено 32 ГБ внутренней памяти, из которых пользователю доступно около 28 ГБ. Фотография создается коротким нажатием отдельной кнопки, а видеозапись запускается длительным нажатием.

Для подключения к компьютеру используется USB Type-C. При соединении с ПК прибор определяется как съемный накопитель, поэтому сохраненные фотографии и видеозаписи можно копировать без установки дополнительного программного обеспечения.

Питание осуществляется от одного аккумулятора формата 16340. Время непрерывной работы составляет не менее 4 часов. В настройках также предусмотрено автоматическое выключение. Калибровка тепловизионного модуля может выполняться автоматически или в полуавтоматическом режиме, а при необходимости запускается вручную коротким нажатием кнопки питания.

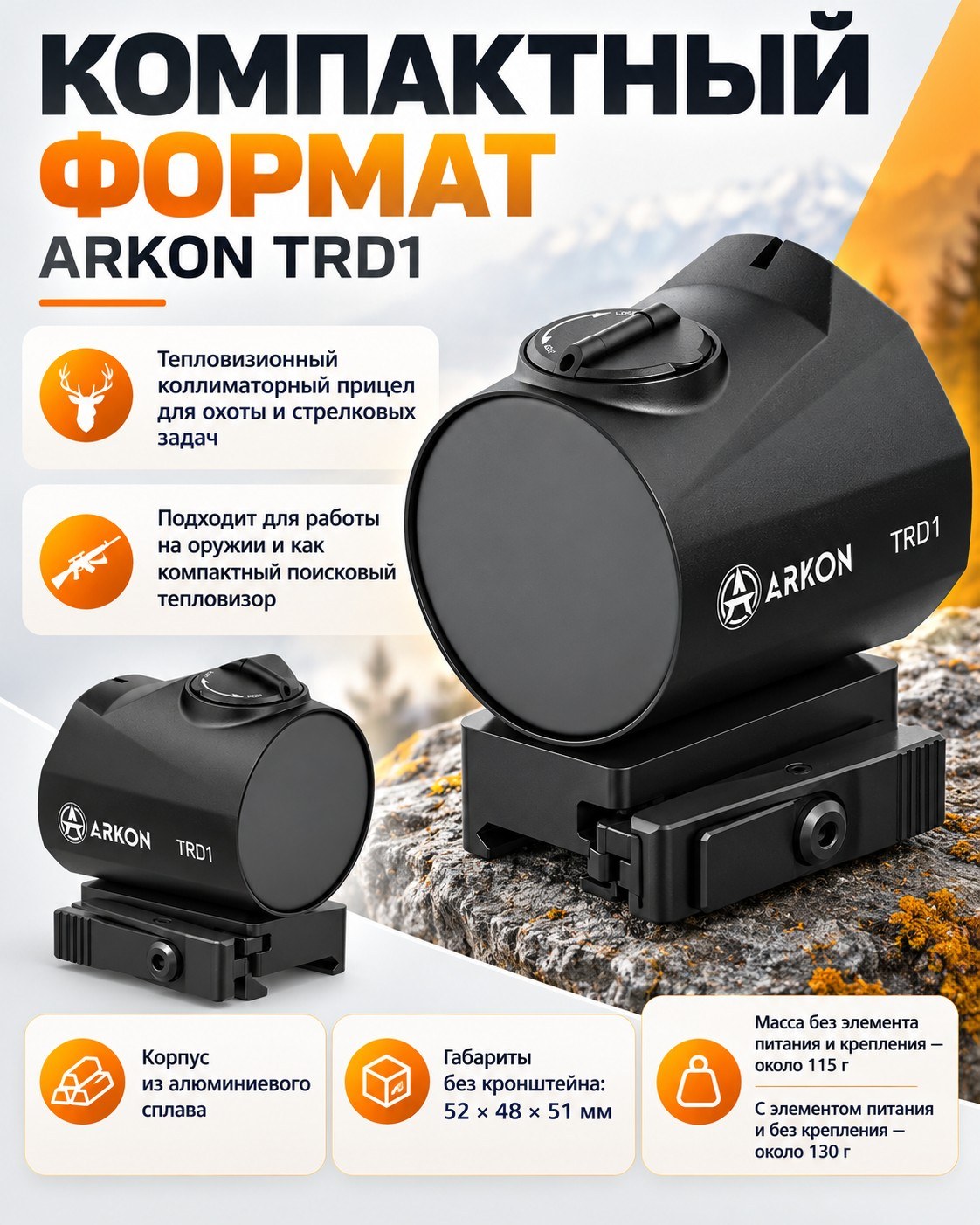

Корпус изготовлен из алюминиевого сплава. Размеры без кронштейна составляют 52 × 48 × 51 мм. Масса без элемента питания и крепления — около 115 г, с установленным элементом питания и без крепления — около 130 г. Компактный корпус снижает дополнительную нагрузку на оружие и удобен при переноске прибора отдельно.

Ударная стойкость составляет 1000 g по IEC 68-2-29, рабочий диапазон температур — от −20 до +50 °C. В комплект входит быстросъемный кронштейн Weaver, позволяющий оперативно устанавливать и снимать прицел. Гарантийный срок на ARKON TRD1 составляет 2 года.

Комплектация

• Прицел
• Быстросъемный кронштейн Weaver

Технические характеристики:

• Цифровое увеличение, х - х3
• Разрешение, штр/мм - 12
• Увеличение минимальное, крат - 1х
• Увеличение максимальное, крат - 2х
• Тип элементов питания - 16340х1
• Количество элементов питания - 1
• Подключение источника внешнего питания - Нет
• Наличие цветных палитр - Горячий белый, Горячий чёрный, Красно-желтый, Железо
• Время работы от комплекта батарей, ч - ≥4
• Наличие Wi-Fi - Нет
• Наличие дальномера - Нет
• Встроенный баллистический калькулятор - Нет
• Поле зрения, град. - 13.5°x10.1°
• Диапазон рабочих температур, °C - -20 … +50
• Вес, г - 130
• Высота, мм - 51
• Ширина, мм - 48
• Длина, мм - 52
