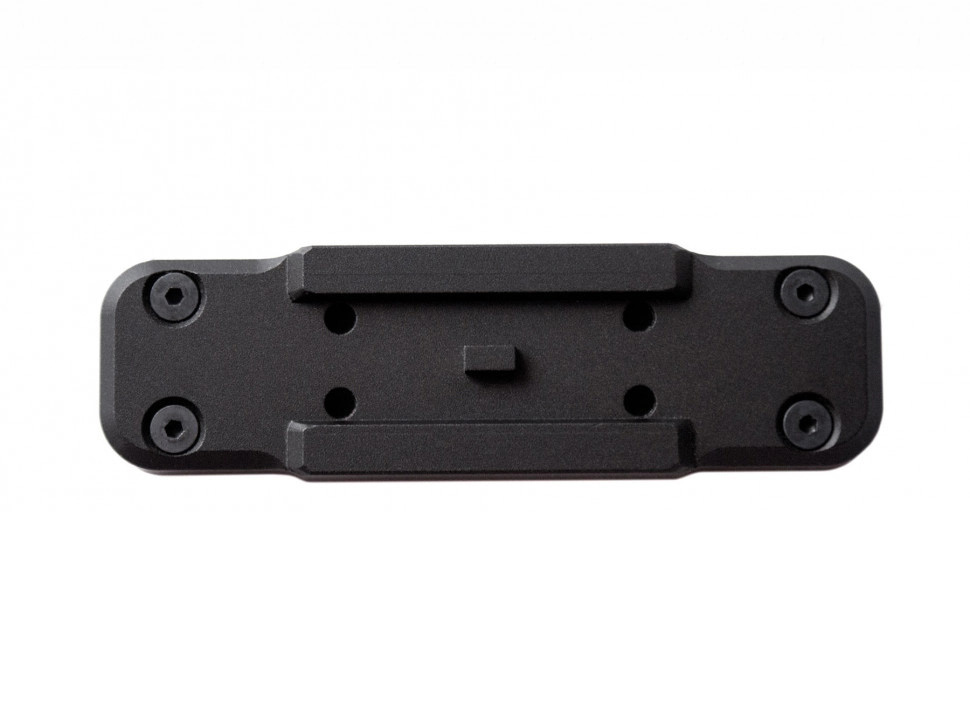

Кронштейн для Holosun Micro - Micro Elite 403/503 на прицельную планку до 8 мм

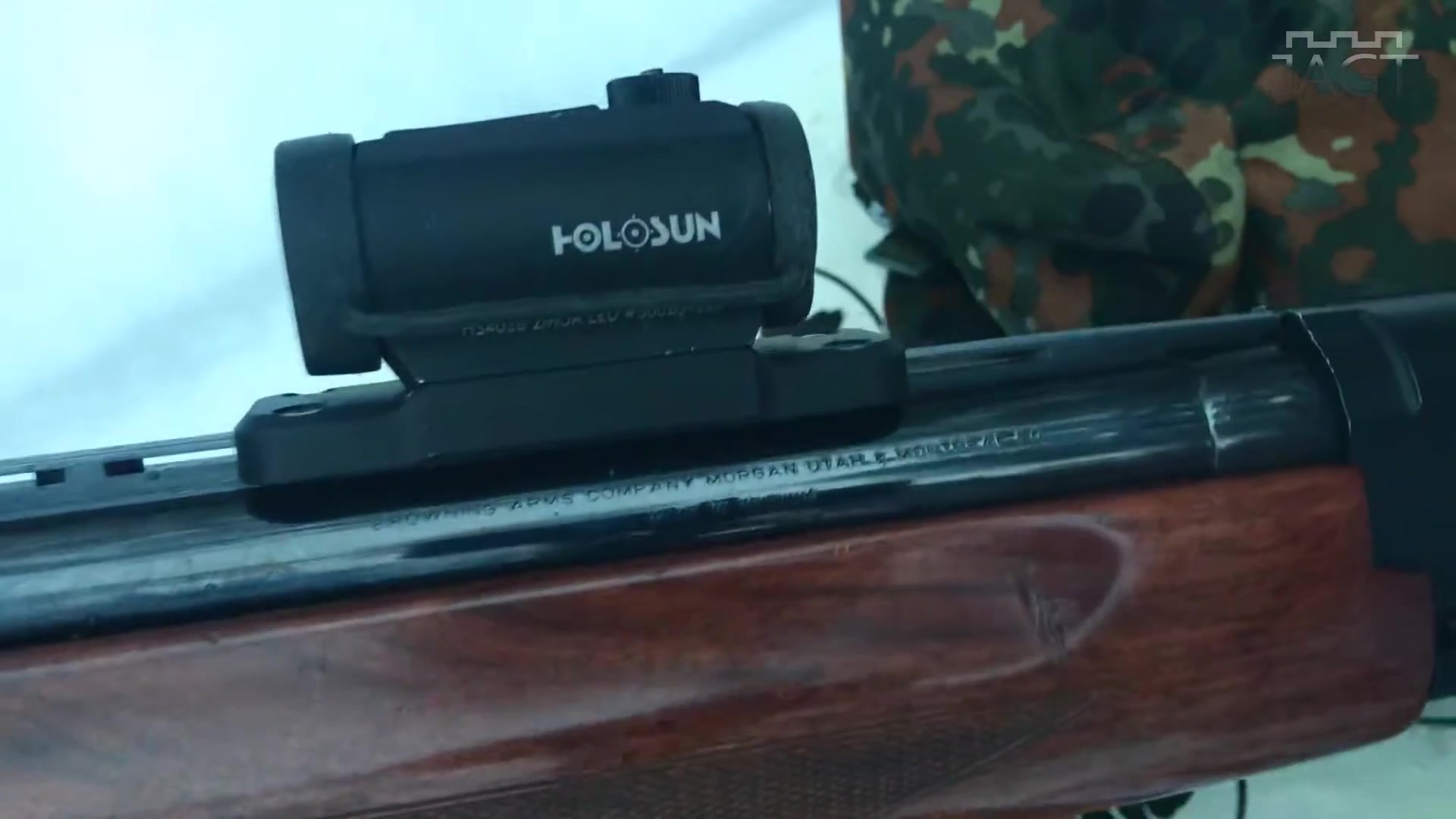

Кронштейн JAGT BORE предназначен для установки совместимых коллиматорных прицелов на вентилируемую планку оружия шириной до 8 мм. Основание рассчитано на низкую посадку: высота над планкой составляет 2,5 мм, поэтому оптика располагается близко к линии оружия и не поднимается выше необходимого. Такой вариант удобен для гладкоствольных платформ с вентилируемой планкой, когда важно сохранить привычную вкладку, аккуратный профиль и устойчивое положение прицела.

Ключевые отличия и функции

• Кронштейн рассчитан на установку совместимых коллиматоров на вентилируемую планку шириной до 8 мм.
• Низкая посадка 2,5 мм над планкой помогает сохранить привычное положение прицела.
• Сплав В95 сочетает прочность и небольшой вес крепления.
• Размеры 90×25×8,5 мм подходят для аккуратной установки на оружие.
• Вес 47 г почти не увеличивает массу оружия с установленной оптикой.
• Основание подходит для компактной посадки коллиматорных прицелов формата Micro и Micro Elite.
• Крепление помогает разместить оптику ближе к линии вентилируемой планки.
• Конструкция рассчитана на фиксацию прицела без лишнего увеличения высоты.

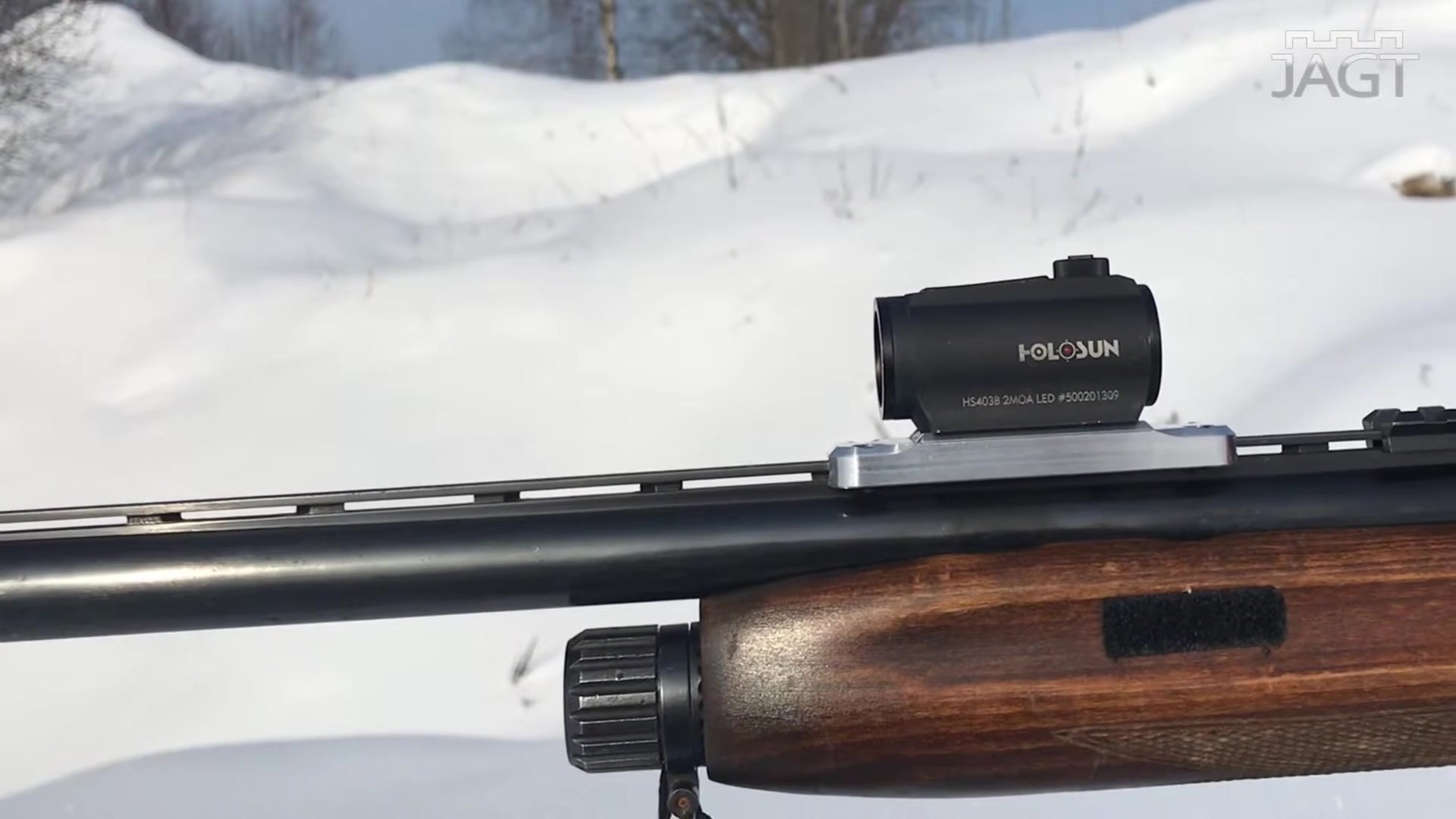

• Кронштейн подходит для установки открытой оптики на гладкоствольные платформы с совместимой планкой.
• Производитель JAGT выпускает крепления для оружейной оптики и аксессуаров.

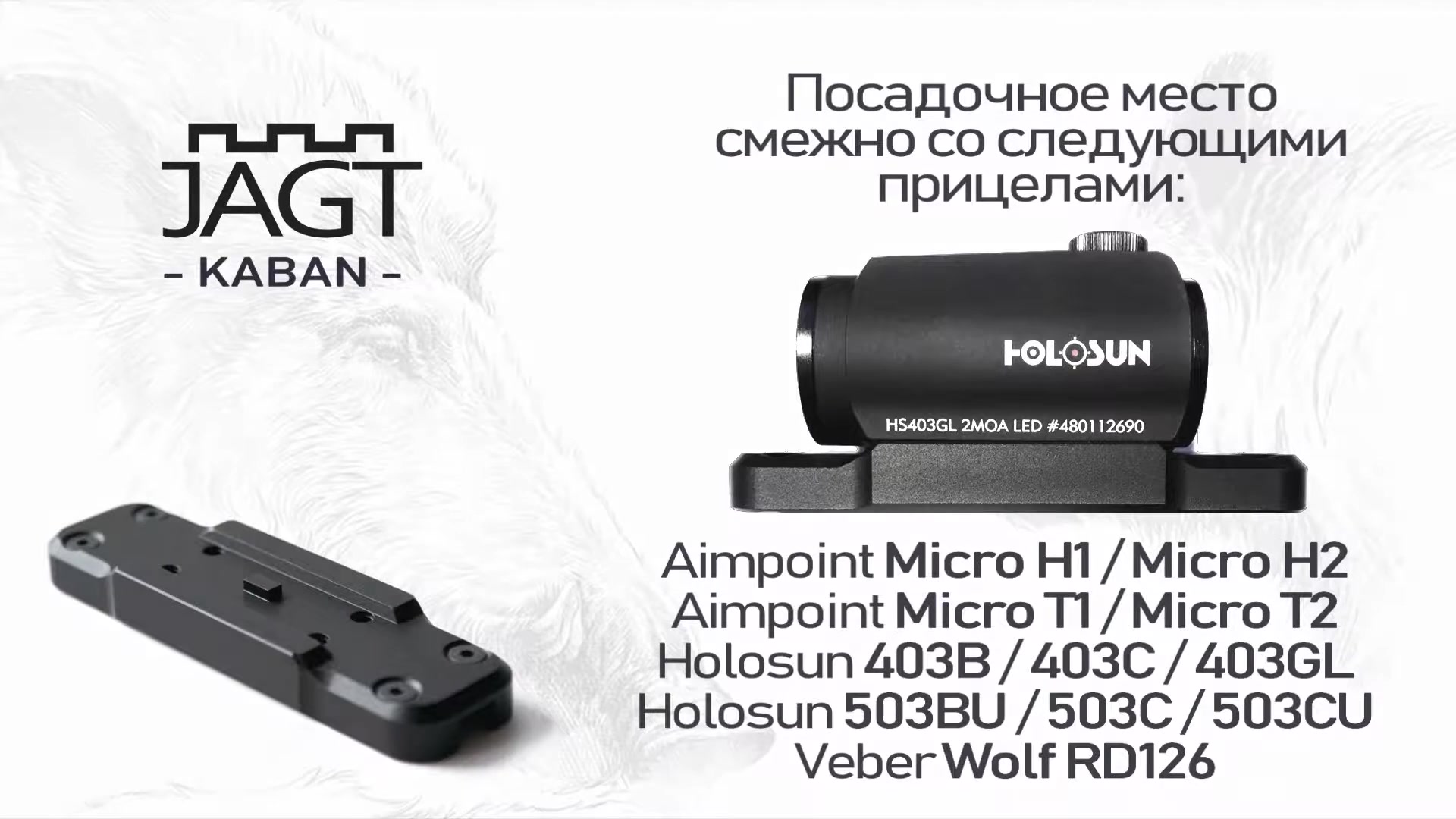

Крепление подходит для коллиматоров формата Micro и Micro Elite, а также совместимых моделей Aimpoint Micro H1, H2, T1, T2, Vector Optics Maverick и Veber Wolf. Перед установкой важно сверить не только ширину планки, но и посадочное место конкретного прицела. Внешне похожие модели могут отличаться геометрией основания, крепёжными отверстиями или винтами, поэтому проверка совместимости помогает избежать перекоса и неправильной посадки оптики.

Основной материал кронштейна — сплав В95. В исходных характеристиках для него указана твёрдость HB 10-1 = 125 МПа. Для сравнения приведены близкие значения для конструкционных сталей Ст2 и Ст3 — 116–130 МПа, легированной конструкционной стали 10Г2 — 123–167 МПа, а также нержавеющих сталей А2 и А4 — 120–185 МПа. Эти данные помогают понять, что материал выбран с учётом нагрузки, которую крепление испытывает при установке на оружие и удержании коллиматора.

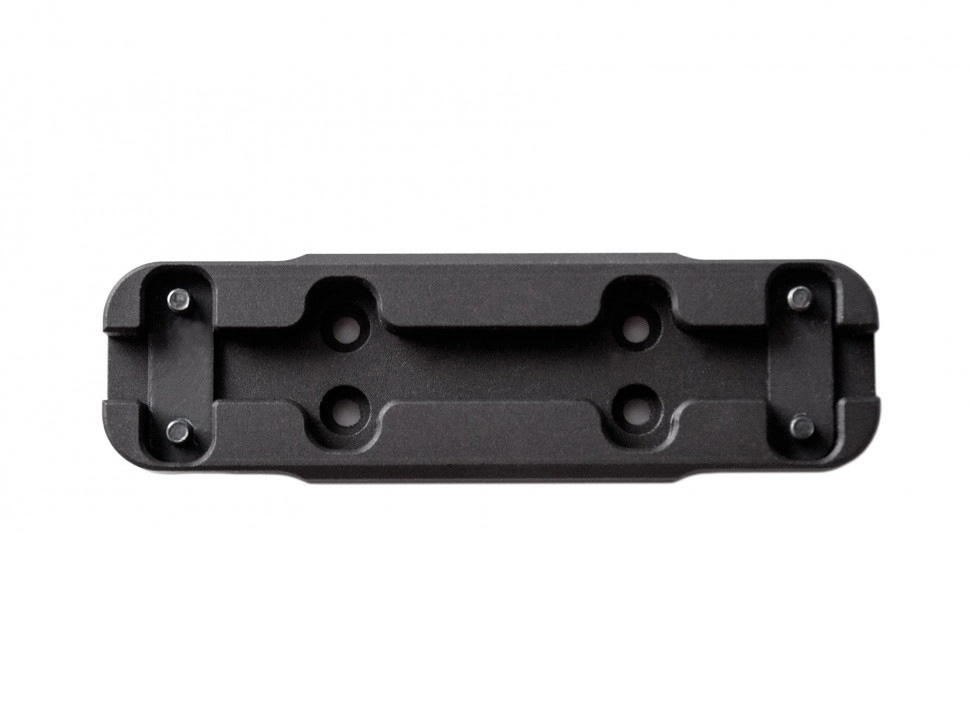

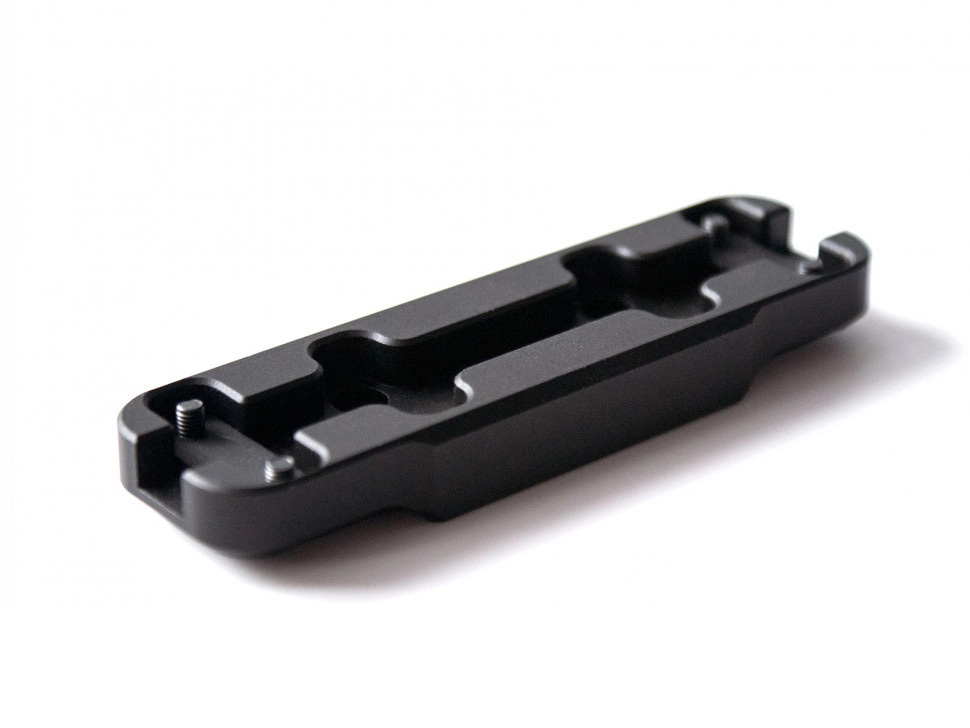

Все основания изготавливаются на станках с ЧПУ. Такая обработка позволяет выдерживать точную геометрию посадочных поверхностей, отверстий и зажимных элементов. Для кронштейна это особенно важно: прицел должен становиться ровно, без перекоса, а само крепление должно плотно фиксироваться на планке. Чем точнее обработка, тем меньше риск люфта, смещения и проблем при последующей пристрелке.

Перед нанесением покрытия каждое изделие проходит проверку и тестирование. Анодирование третьего класса защиты повышает устойчивость поверхности к царапинам, ударам и следам от регулярной установки. Покрытие также защищает металл от внешних воздействий и помогает сохранить аккуратный внешний вид детали при переноске, обслуживании оружия и контакте с инструментом.

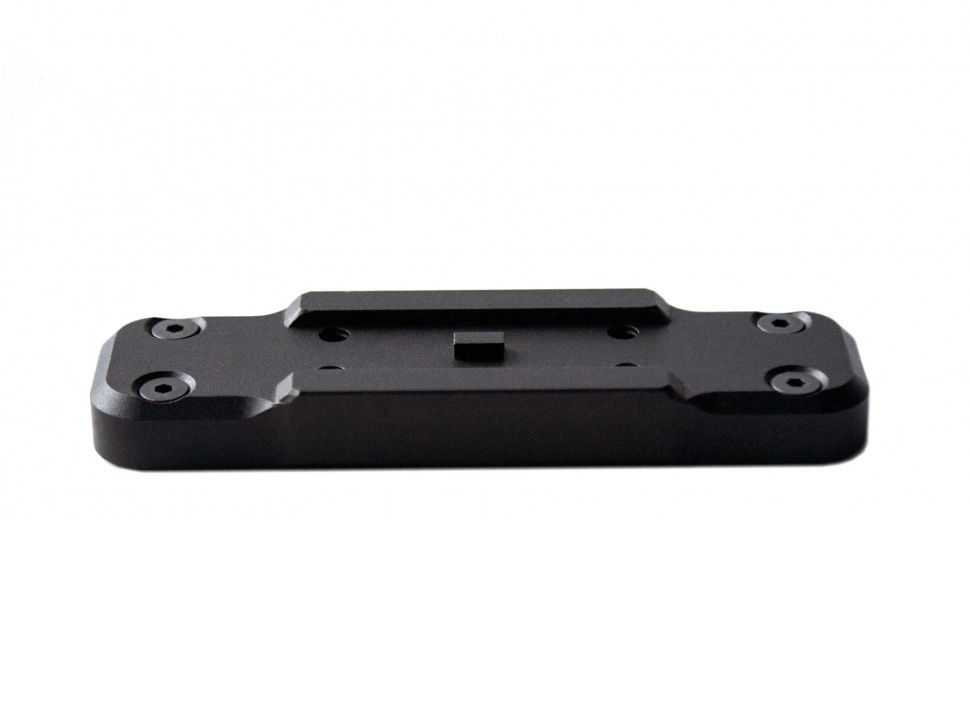

Конструкция рассчитана так, чтобы при установке совместимого коллиматора основание и прицел воспринимались как единый узел. Этому помогает низкая посадка, точная обработка и компактная форма. Размеры 90×25×8,5 мм позволяют разместить кронштейн на вентилируемой планке без лишнего выступа, а вес 47 г почти не увеличивает массу оружия с установленной оптикой.

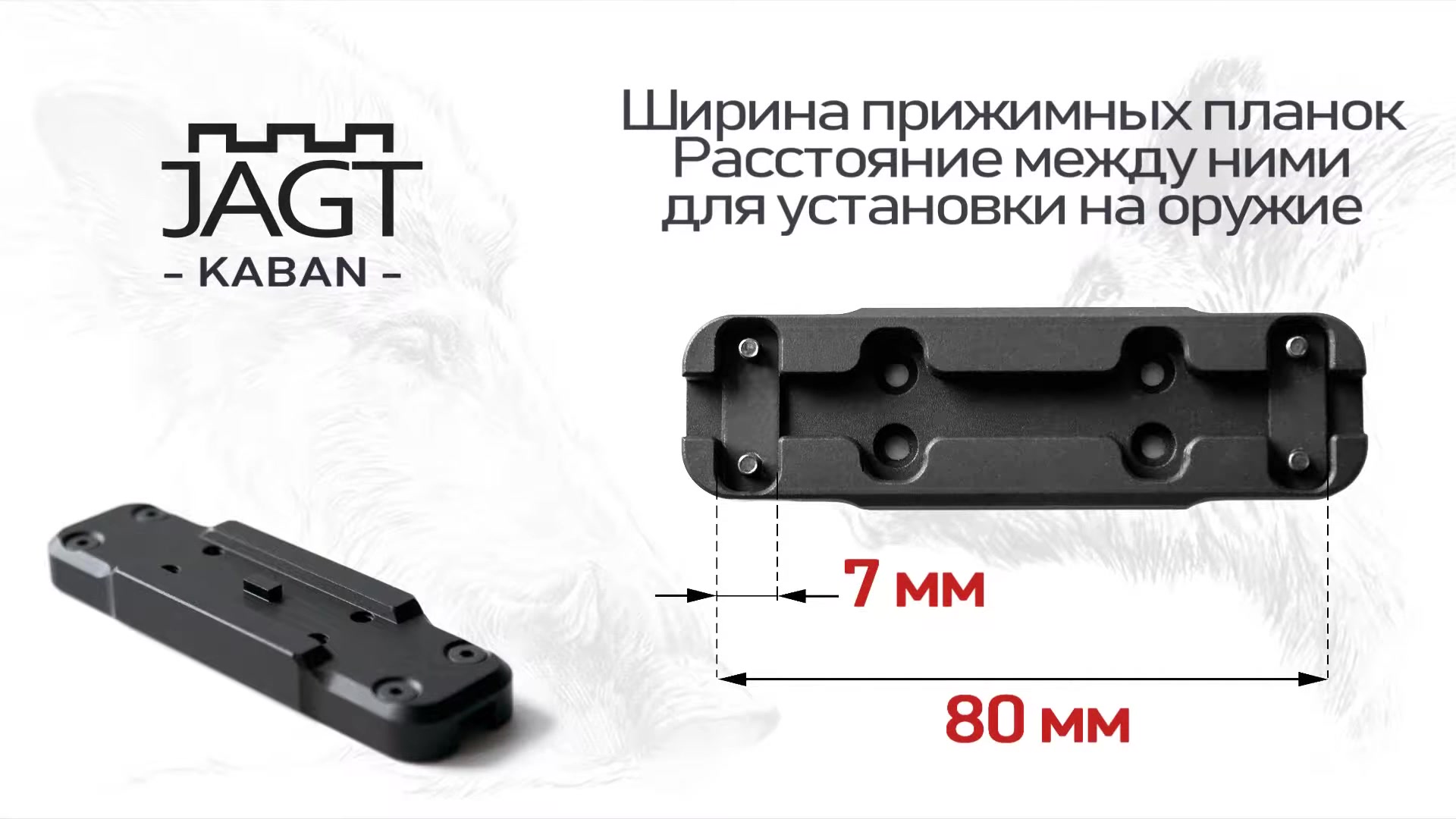

Зажимные части подобраны с учётом регулярной нагрузки. В конструкции используются высокопрочные винты класса 10.9 DIN 7991 M3, а стяжные пластины толщиной 2 мм выполнены из нержавеющей стали и изготавливаются методом лазерной резки. Такая схема помогает равномерно прижать основание к планке и сохранить стабильную фиксацию при эксплуатации.

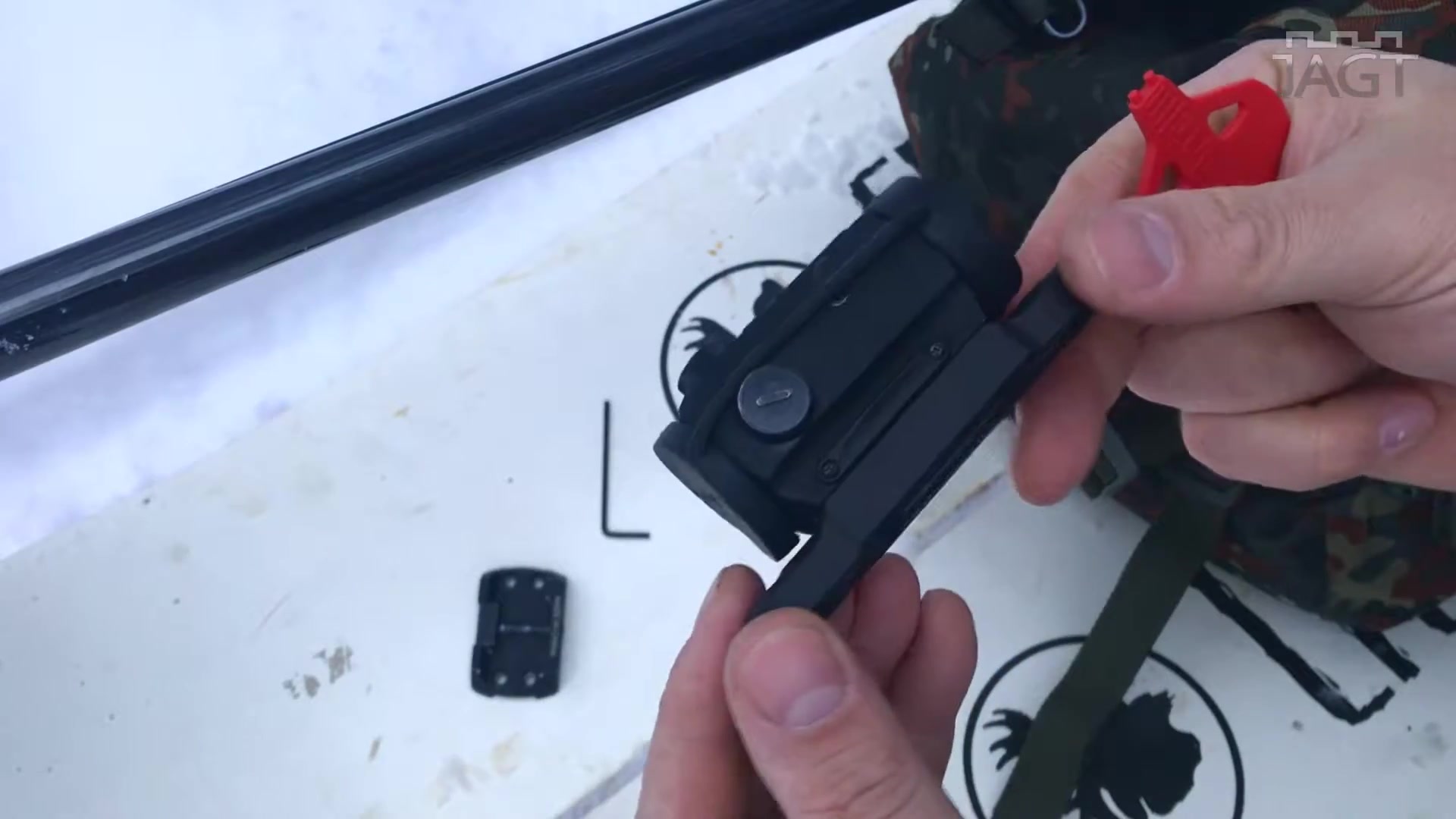

Крепёжные элементы относятся к стандартным и взаимозаменяемым, поэтому обслуживание не требует редких нестандартных деталей. При монтаже важно равномерно затягивать винты, следить за положением основания на планке и не допускать перекоса. После установки прицела рекомендуется проверить отсутствие люфта и выполнить контроль пристрелки, поскольку новое крепление может изменить положение прицельной линии.

Посадочное место совместимо с рядом популярных коллиматоров, включая 403B, 403C, 403GL, 403R, 503BU, 503C, 503CU, 503FL, 503G, 503GU, 503R, 515C, 515CM, 515CT, 515GM, 515GT, 530C и 530G. Такой диапазон совместимости делает кронштейн практичным решением для владельцев оптики одного стандарта, которым нужно установить прицел на вентилируемую планку без перехода на высокий кронштейн.

JAGT BORE подойдёт пользователям, которым нужен низкий кронштейн для установки коллиматорного прицела на вентилируемую планку до 8 мм. Модель сочетает сплав В95, обработку на ЧПУ, анодированное покрытие, стяжные пластины из нержавеющей стали, винты класса 10.9, высоту 2,5 мм над планкой, размеры 90×25×8,5 мм и вес 47 г.

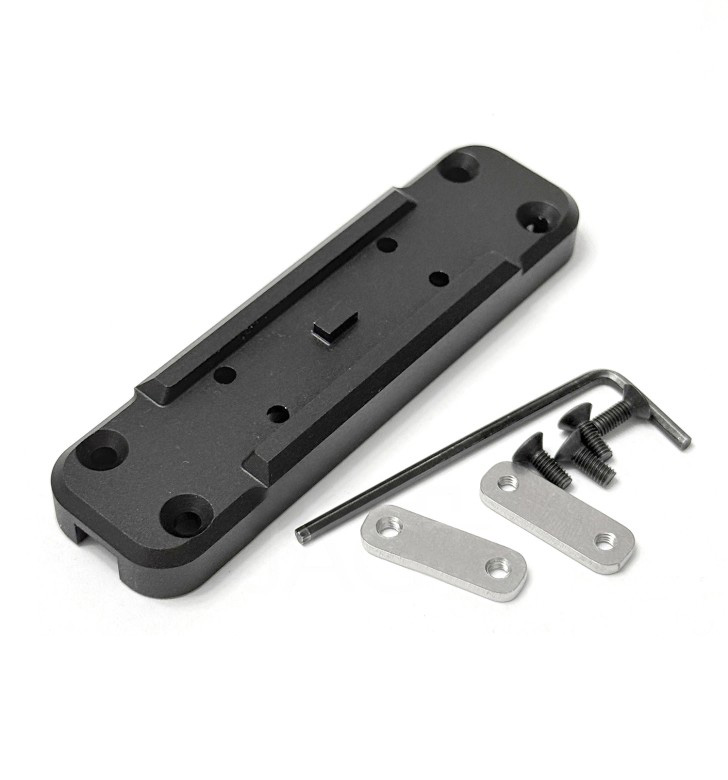

Комплектация

• Кронштейн
• 4-х ответные части (2 мм и 1,2 мм)
• 8 винтов (8 мм и 10 мм)
• шестигранник

Технические характеристики:

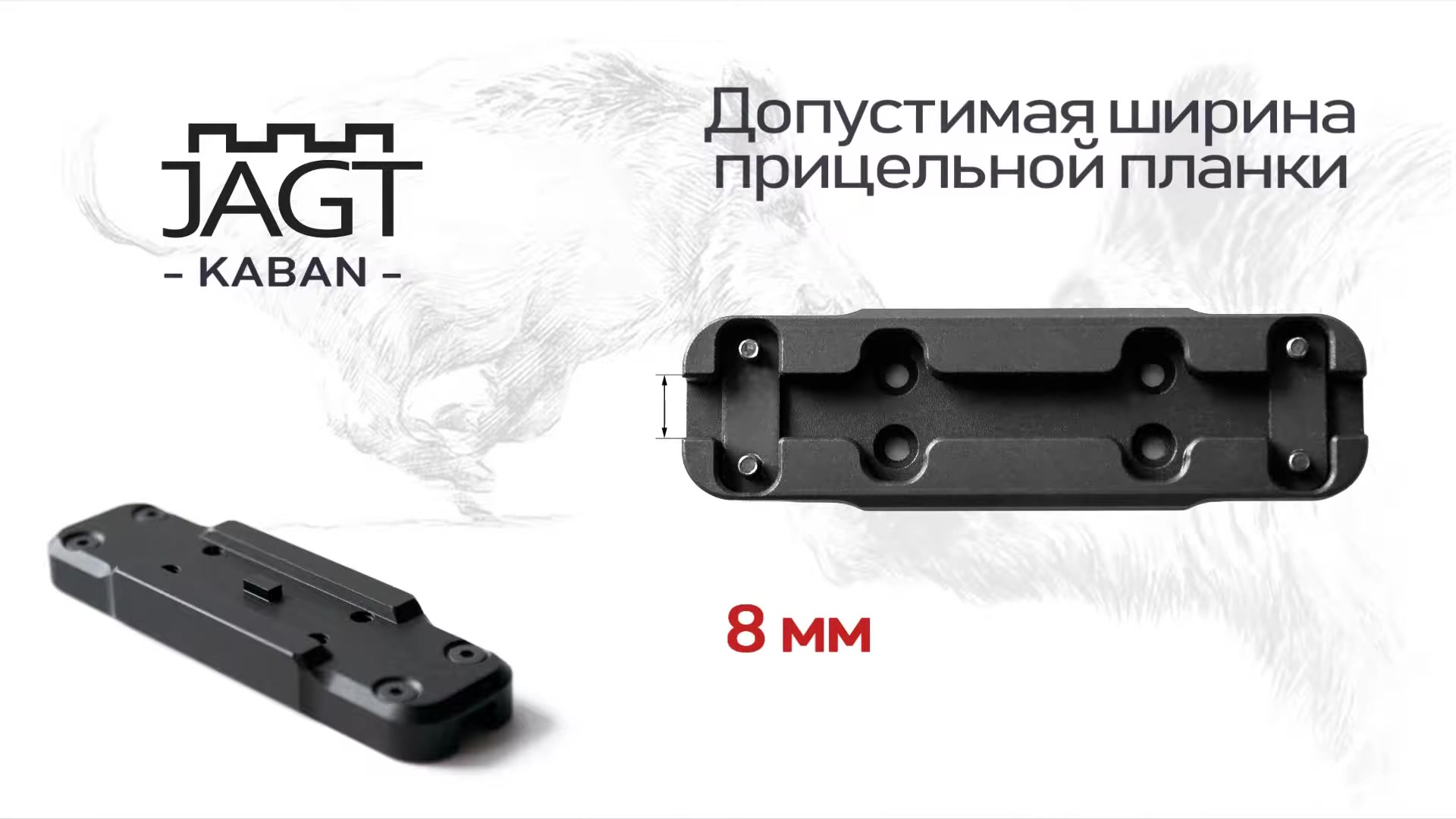

• Допустимая ширина планки оружия - 8мм
• Высота над планкой - 2.5 мм
• Материал - Сплав В95
• Размеры - 90 × 25 × 8.5 мм
• Вес - 47 г
• Производитель - JAGT
