Кронштейн для Holosun Open Elite на вентилируемую планку до 8 мм

Кронштейн JAGT DRAKE (прицелы HOLOSUN OPEN Elite) предназначен для установки совместимого коллиматорного прицела на вентилируемую планку оружия шириной до 8 мм. Основание подходит для низкой посадки оптики: высота над планкой составляет 2,5 мм, поэтому прицел располагается близко к линии планки и не поднимается выше необходимого. Такое решение удобно для гладкоствольного оружия с вентилируемой планкой, когда важно сохранить привычную вкладку и не перегружать верхнюю часть оружия лишней высотой.

Ключевые отличия и функции

• Кронштейн рассчитан на установку коллиматорного прицела на вентилируемую планку шириной до 8 мм.
• Низкая посадка 2,5 мм над планкой помогает сохранить компактное положение оптики.
• Сплав В95 сочетает прочность и небольшой вес крепления.
• Размеры 44×28×8,5 мм подходят для аккуратной установки без лишнего увеличения габаритов.
• Вес 35 г почти не добавляет нагрузки к оружию с установленным прицелом.
• Крепление подходит для низкой посадки совместимых открытых коллиматоров.
• Компактная база помогает сохранить привычную вкладку при установке оптики.
• Конструкция рассчитана на фиксацию прицела на вентилируемой планке оружия.
• Производитель JAGT специализируется на кронштейнах и креплениях для оружейной оптики.

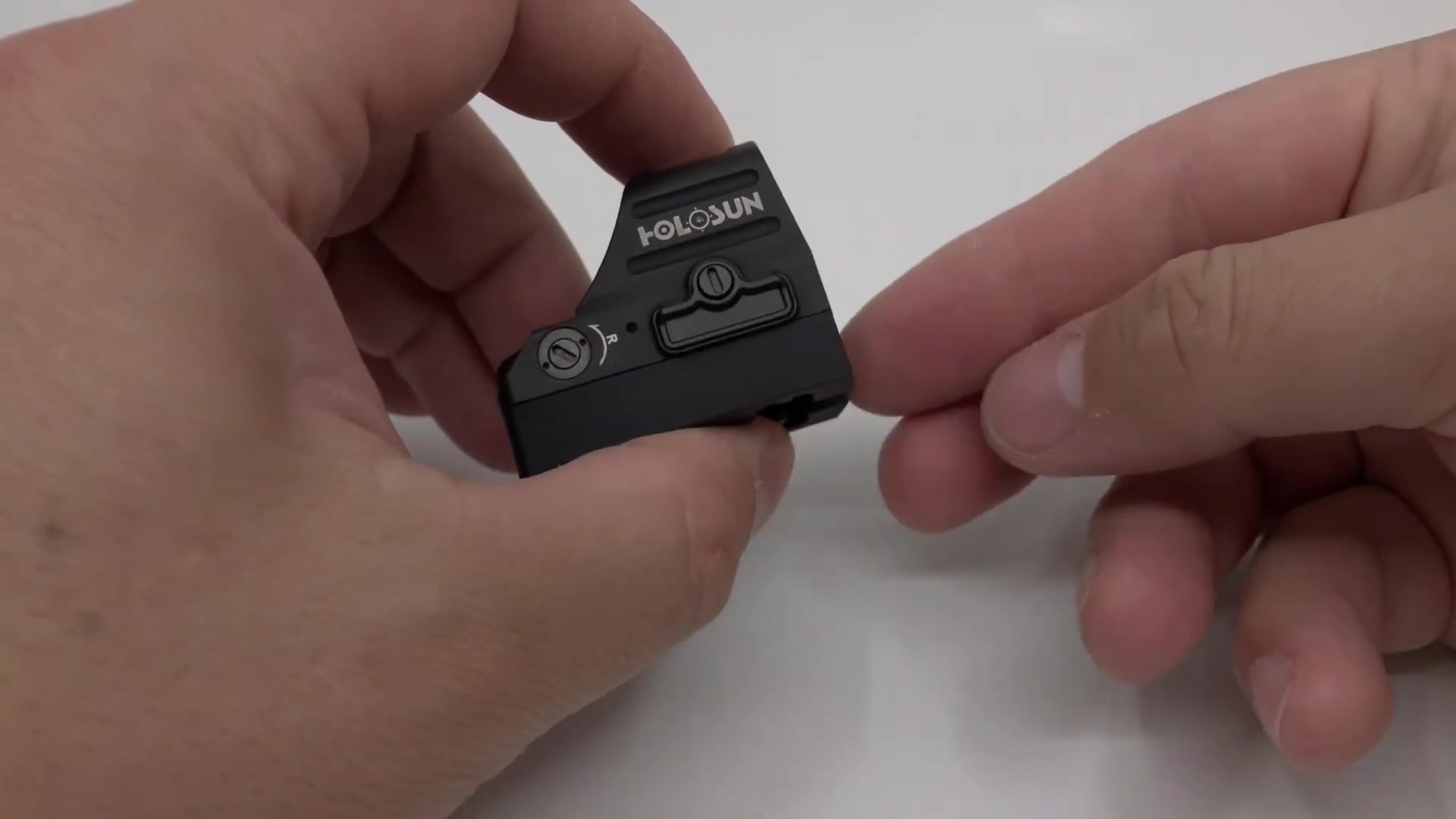

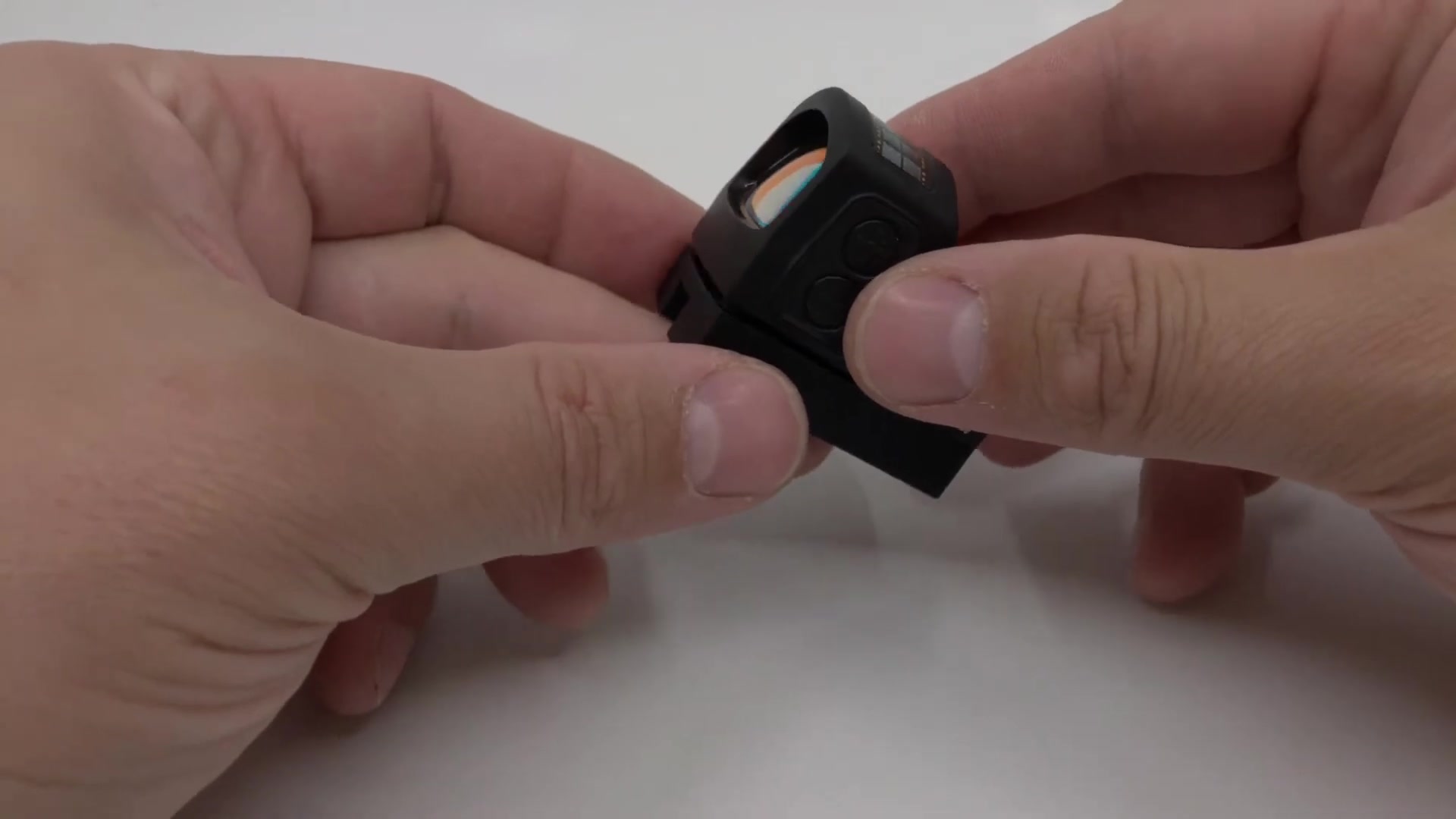

Крепление рассчитано на прицелы формата HOLOSUN OPEN Elite, OPEN Reflex Micro, Vector Optics Frenzy X и совместимые модели Trijicon. Также заявлена совместимость с коллиматорами 407C, 407C V2, 407C X2, 507C, 507C V2, 507C X2, 507COMP, 508T и 508T X2. Перед установкой важно сверить посадочный стандарт конкретного прицела, потому что внешне похожие модели могут отличаться по отверстиям, винтам или геометрии основания.

Основной материал кронштейна — сплав В95. В характеристиках для него указана твёрдость HB 10-1 = 125 МПа. Для понимания прочности в исходных данных приведены близкие по уровню значения для конструкционных сталей Ст2 и Ст3 — 116–130 МПа, легированной конструкционной стали 10Г2 — 123–167 МПа, а также нержавеющих сталей А2 и А4 — 120–185 МПа. Это подчёркивает, что материал выбран не только ради малого веса, но и с учётом нагрузки, которую испытывает крепление при установке оптики на оружие.

Все кронштейны изготавливаются на станках с ЧПУ. Такой способ обработки помогает выдерживать размеры, посадочные плоскости и расположение отверстий без заметного разброса между партиями. Для детали, которая должна точно соединять прицел и планку оружия, это особенно важно: перекос или неточная геометрия могут повлиять на посадку оптики, надёжность фиксации и удобство дальнейшей пристрелки.

Перед анодированием каждое основание проверяется и тестируется. Анодированное покрытие третьего класса защиты повышает устойчивость поверхности к царапинам, ударам и следам от регулярной установки. Оно также защищает металл от внешних воздействий и помогает сохранить аккуратный внешний вид детали при переноске, обслуживании и контакте с инструментом.

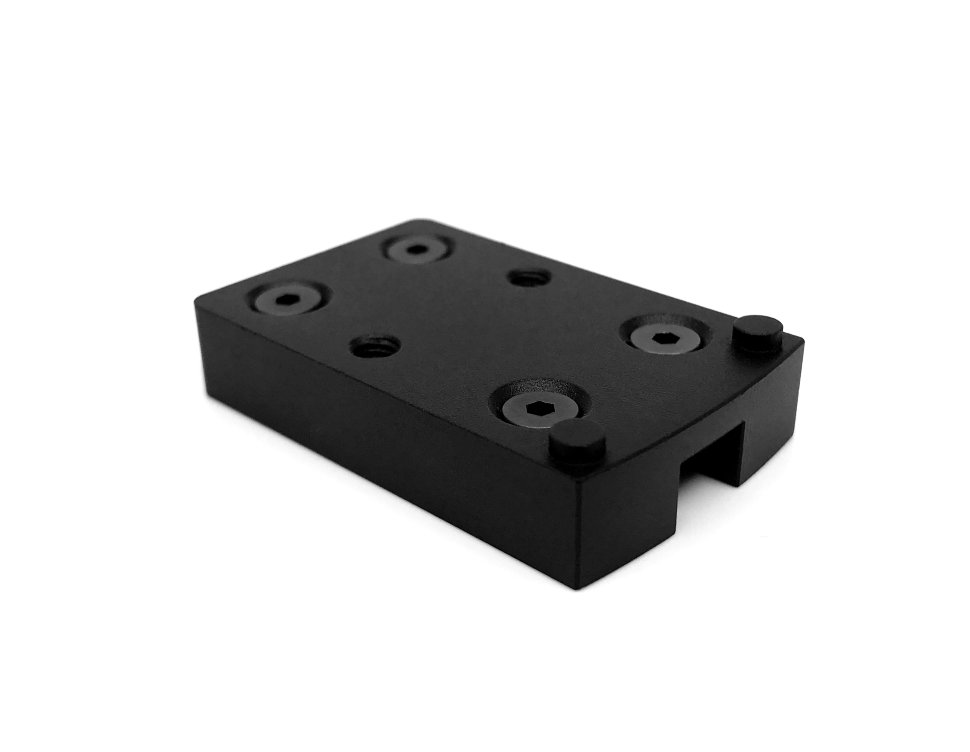

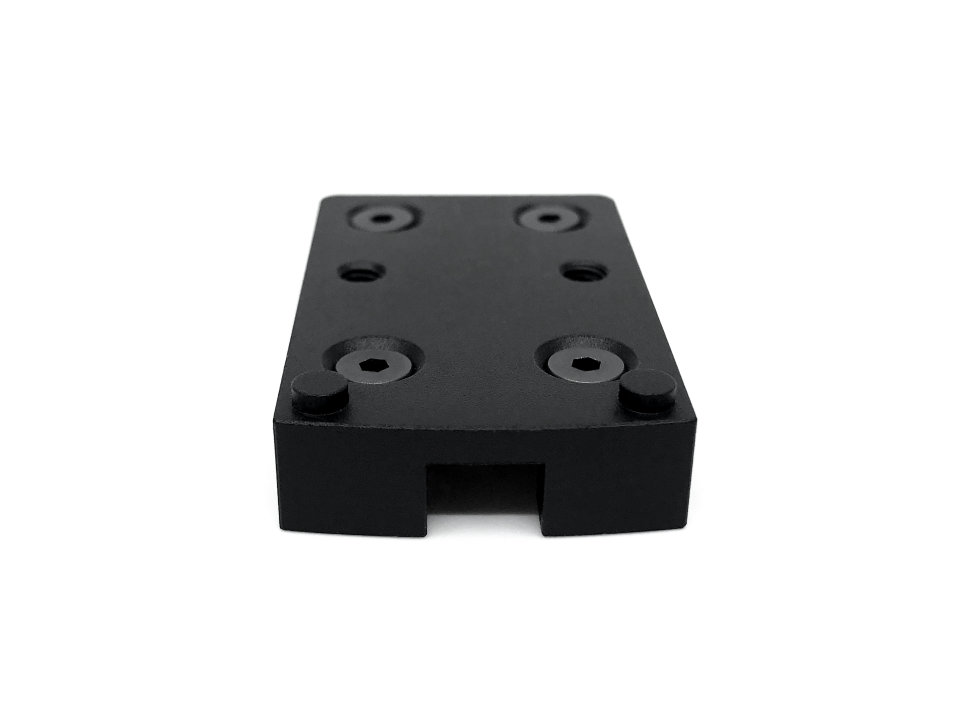

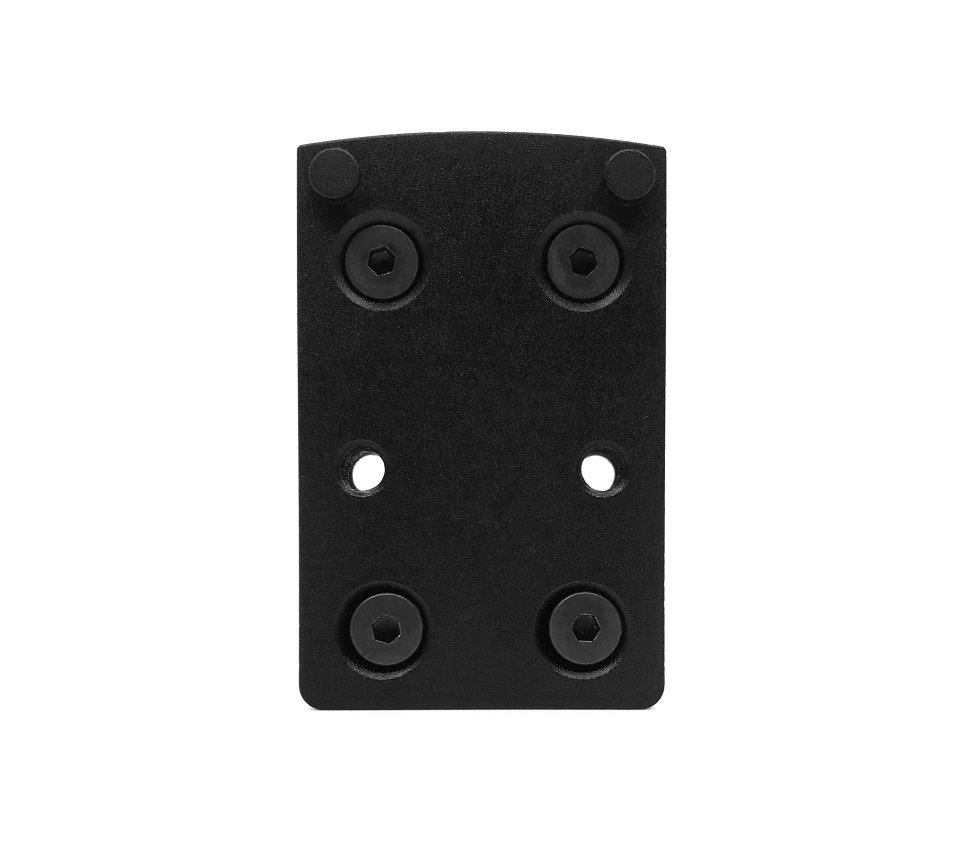

Конструкция рассчитана так, чтобы при установке совместимого коллиматора кронштейн и прицел выглядели как единый узел. Это достигается точной обработкой посадочных поверхностей и компактной геометрией основания. Размеры 44×28×8,5 мм позволяют установить крепление на планку без лишнего выступа, а вес 35 г почти не увеличивает массу оружия с установленной оптикой.

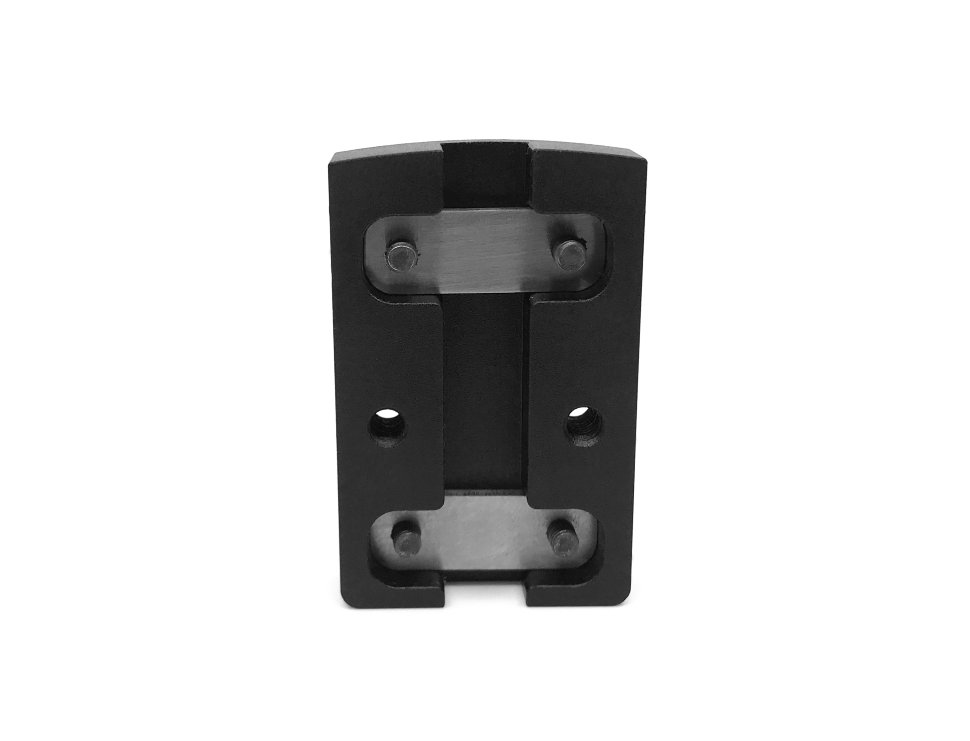

Зажимные элементы подобраны отдельно. В конструкции используются высокопрочные винты класса 10.9 DIN 7991 M3, а стяжные пластины толщиной 2 мм выполнены из нержавеющей стали и изготавливаются методом лазерной резки. Такая компоновка помогает равномерно прижать основание к вентилируемой планке и сохранить стабильную фиксацию при эксплуатации.

Крепёжные элементы относятся к стандартным и взаимозаменяемым, поэтому обслуживание кронштейна не требует редких нестандартных деталей. При установке важно равномерно затягивать винты, контролировать положение основания на планке и не допускать перекоса. После монтажа коллиматора рекомендуется проверить посадку, отсутствие люфта и при необходимости выполнить пристрелку, так как новое основание может изменить положение прицельной линии.

JAGT DRAKE подойдёт пользователям, которым нужен низкий кронштейн для установки открытого коллиматорного прицела на вентилируемую планку до 8 мм. Модель сочетает сплав В95, обработку на ЧПУ, анодированное покрытие, стяжные пластины из нержавеющей стали, винты класса 10.9, высоту 2,5 мм над планкой, размеры 44×28×8,5 мм и вес 35 г.

Комплектация

• Кронштейн
• 4-х ответные части (2 мм и 1,2 мм)
• 8 винтов (8 мм и 10 мм)
• шестигранник

Технические характеристики:

• Допустимая ширина планки оружия - 8 мм
• Высота над планкой - 2.5 мм
• Материал - Сплав В95
• Размеры - 44 × 28 × 8.5 мм
• Вес - 35 г
• Производитель - JAGT
