Тепловизионный прицел NNPO BA-19L (BA-219L)

Тепловизор BA-19L (BA-219L) совмещает функции прицела и цифровой камеры с лазерным дальномером. Прибор предназначен для стрельбы из охотничьих и спортивных луков, наблюдений и видеозаписи в тепловом диапазоне 8–14 мкм. Он позволяет определять расстояние до цели на дистанции до 300 м и записывать процесс стрельбы во внутреннюю память.

Ключевые отличия и функции

• Сенсор 256×192 (12 мкм, NETD<25 mK). Объектив F19 мм с фокусировкой.
• Экран 640x480 (без окуляра). 5 палитр. Настройка параметров картинки.
• Лазерный дальномер (до 300 м). Съёмка видео б/звука, память 8 ГБ.
• Цифровой зум x1/x2/x3/x4. Режимы PiP и Hot Track. 3D-гироскоп.
• 5 профилей (до 7 точек прицеливания). 8 масштабируемых сеток.
• 5 ч работы от аккумулятора 18650. USB-C (внешнее питание, ПК).
• Управление: выносной пульт, энкодер. Пыле/водозащита IP66.
• Крепление на лук, 2 адаптера и зарядное устройство в комплекте.

Устройство оснащено сенсором VOx с разрешением 256×192 и шагом 12 мкм, обеспечивающим стабильное изображение даже при слабом тепловом контрасте. NETD менее 25 мК гарантирует высокую чувствительность. Объектив F19 мм с ручной фокусировкой даёт поле зрения 9,2×6,9 градуса. Для наблюдения доступны пять цветовых палитр, три режима сцены и регулировка яркости и контрастности по десяти уровням. Максимальная дистанция обнаружения крупного объекта достигает 1100 м, распознавания — до 550 м.

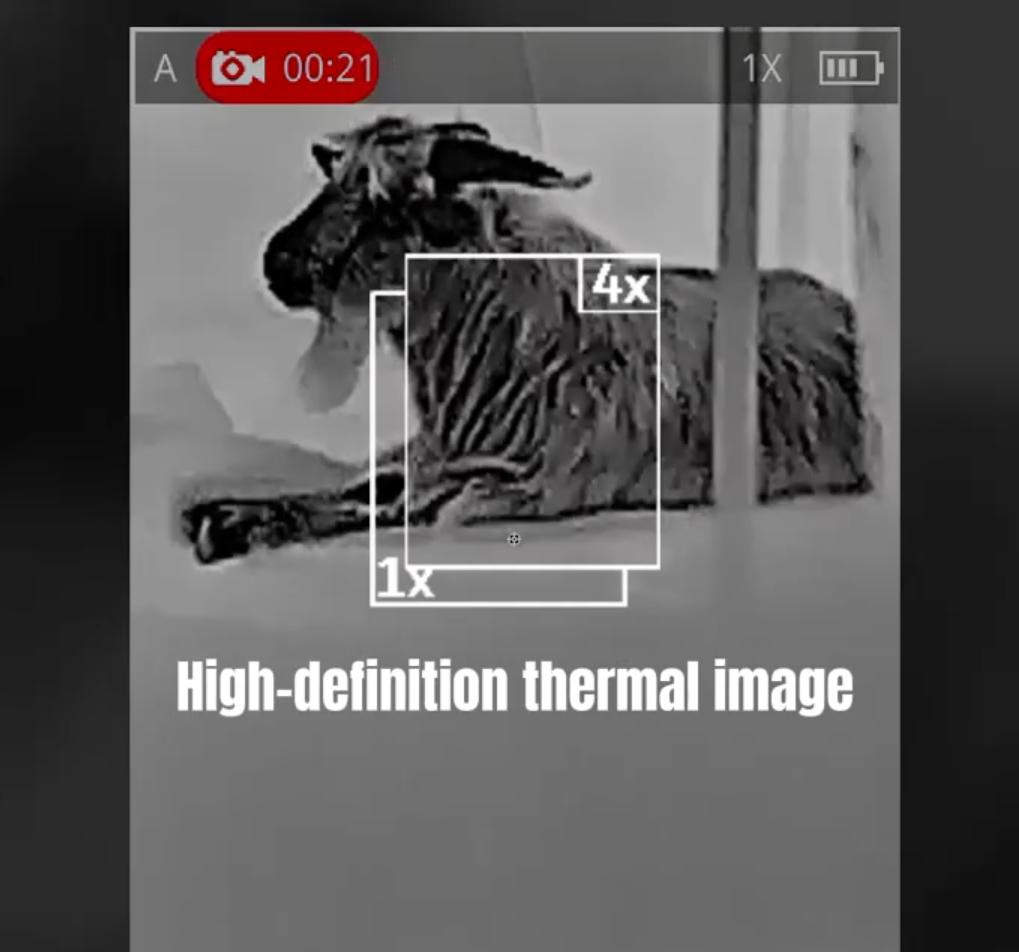

Изображение выводится на экран с разрешением 640×480, занимающий всю заднюю поверхность прибора и не требующий диоптрийной подстройки. Такое решение обеспечивает широкое поле обзора и возможность прицеливания двумя глазами. Цифровой зум x1/x2/x3/x4, режим PiP и функция Hot Track позволяют рассматривать цель крупным планом и автоматически выделять самые тёплые объекты в кадре.

Прибор поддерживает многопиновую пристрелку. Можно создать до пяти профилей, каждому из которых назначаются разные сетки (8 вариантов, 5 цветов) и от 1 до 7 точек прицеливания. Настройка ведётся в диапазоне 10–200 м с шагом 10 м. Доступны два режима: однопиновый с одной точкой и многопиновый с отображением всех дистанций. Все параметры сохраняются в памяти и при необходимости сбрасываются одной командой.

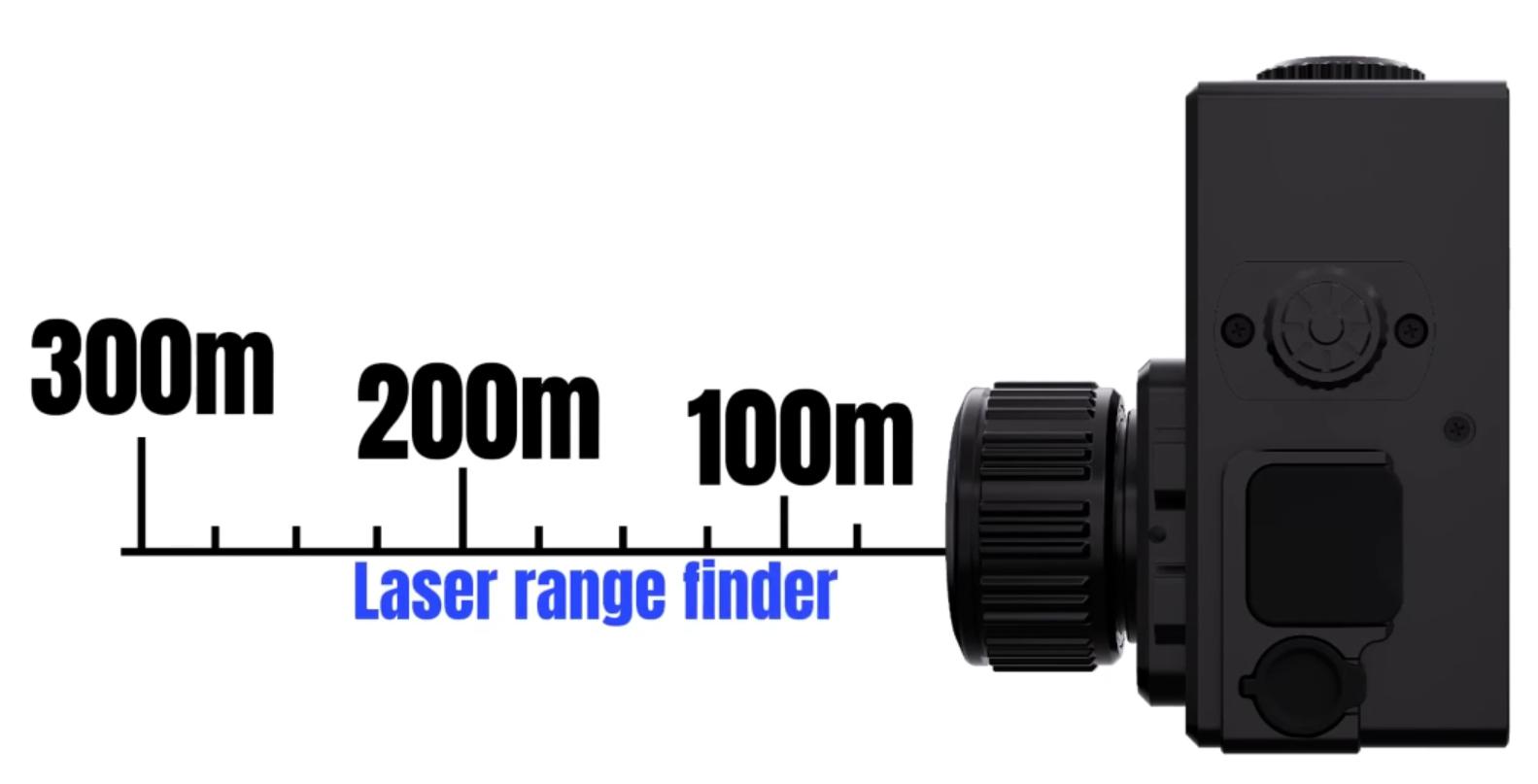

Лазерный дальномер работает на дистанции до 300 м с точностью до одного метра. Поддерживаются режимы разового измерения и сканирования в течение 15, 30 или 60 секунд. Результаты выводятся прямо на экран. Дополнительно прибор оснащён лазерным целеуказателем и встроенным видеорекордером с памятью 8 ГБ для записи без звука.

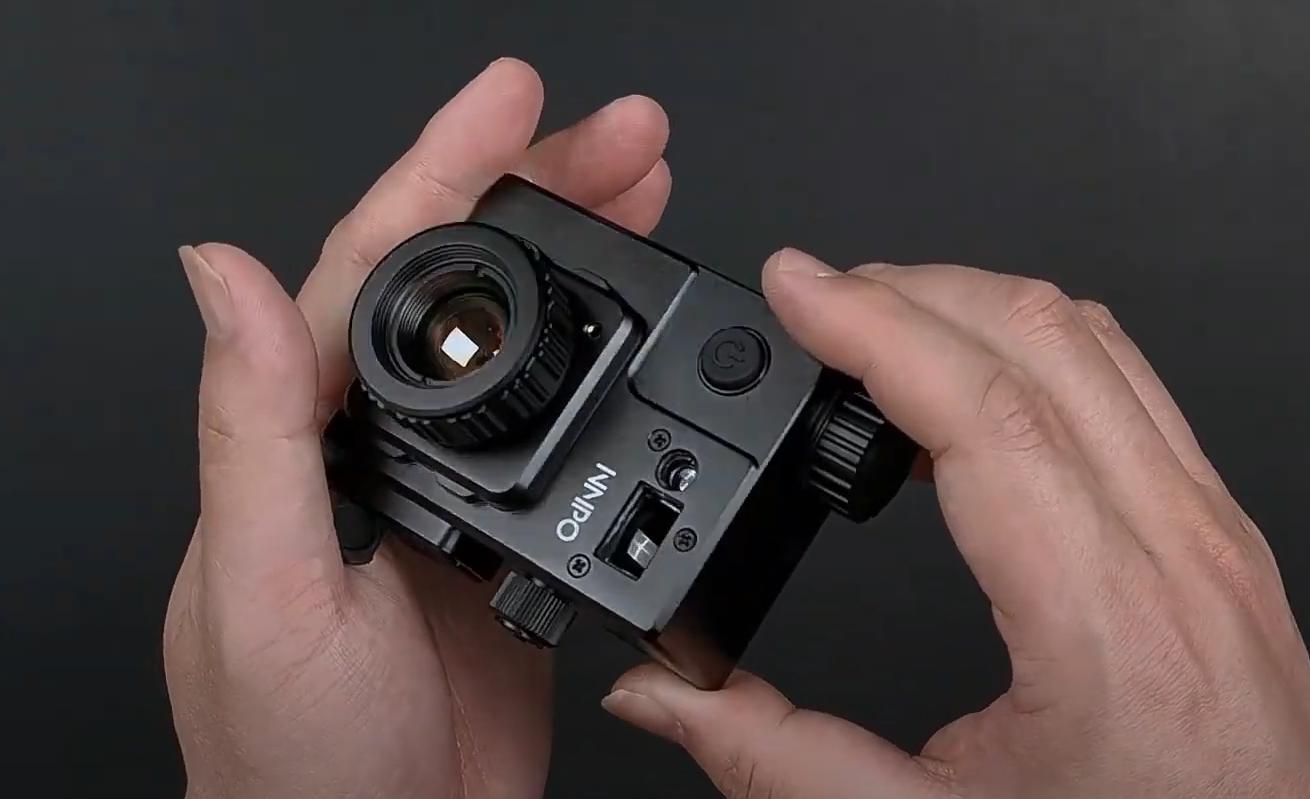

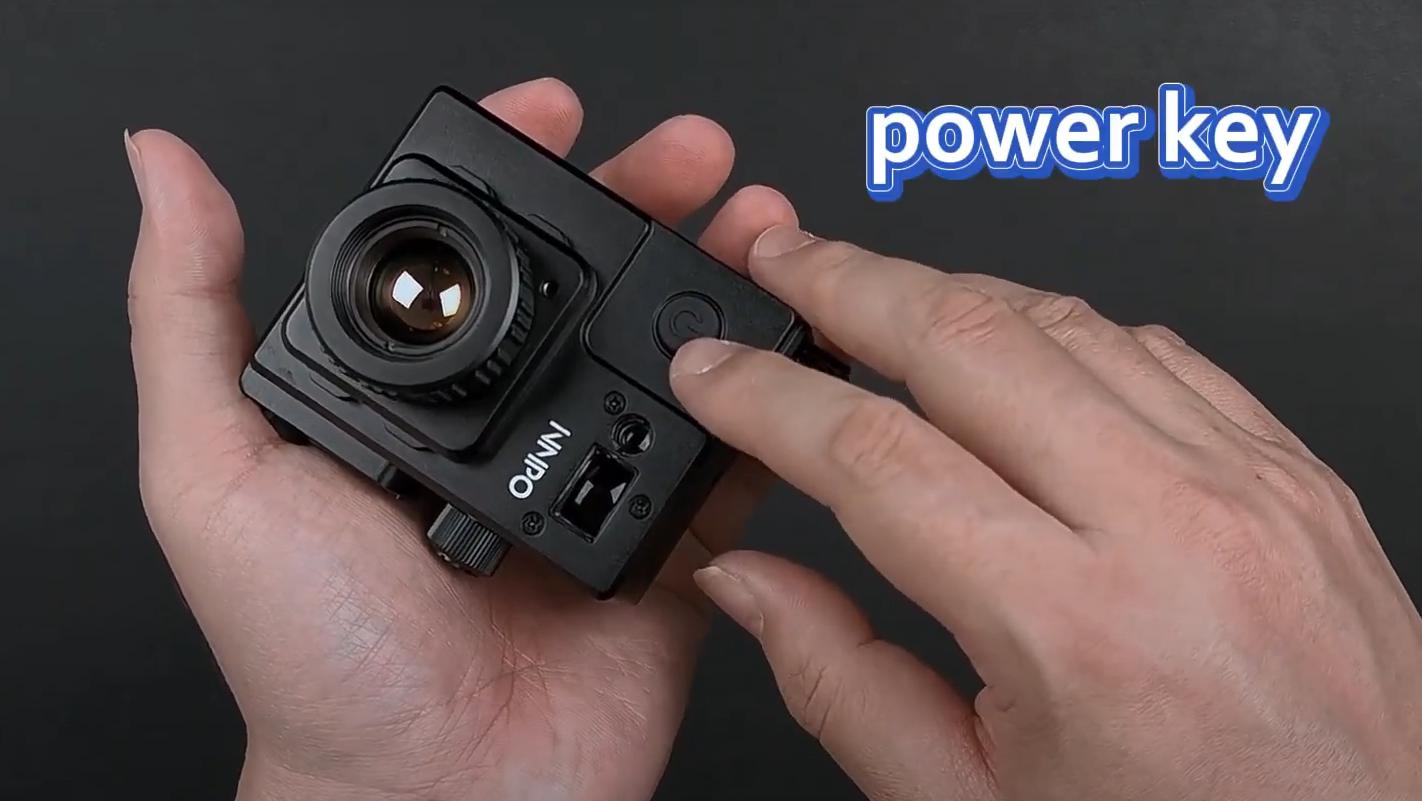

Управление реализовано через три элемента. Кнопка питания отвечает за включение и выключение, энкодер позволяет быстро настраивать изображение и работать с меню, а выносной пульт обеспечивает доступ к дальномеру, целеуказателю и зуму без отрыва руки от лука. Конструкция управления проста и удобна для работы в перчатках и в темноте.

Встроенный 3D-гироскоп помогает контролировать наклон и завал, что особенно важно при точной стрельбе. Все функции направлены на упрощение обнаружения цели и точное наведение в реальных условиях охоты и тренировок.

Питание осуществляется от сменного аккумулятора 18650, обеспечивающего до пяти часов работы. Возможна подзарядка от внешнего источника через USB-C, предусмотрены режим сна и автоматическое отключение для экономии заряда.

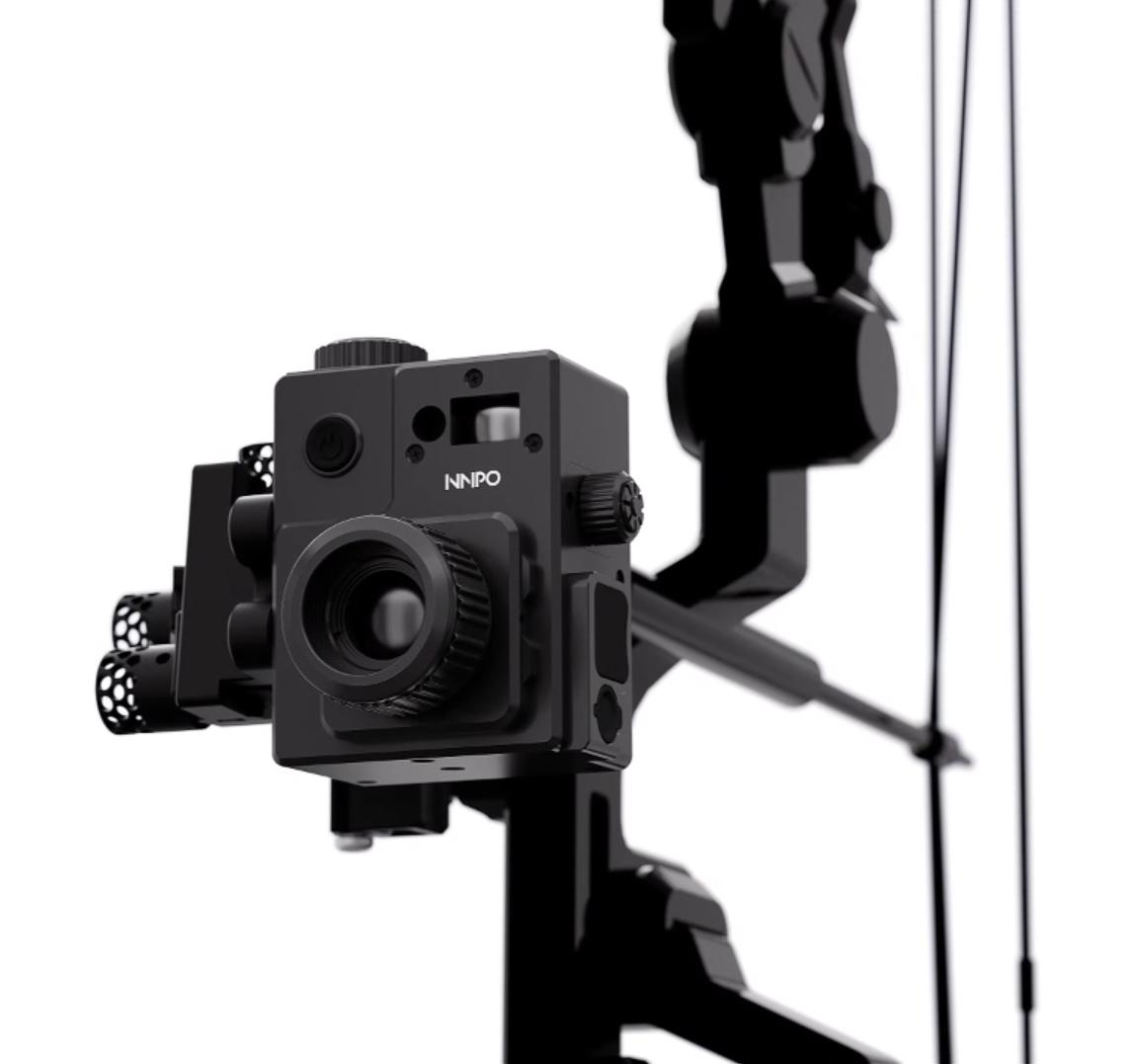

Корпус из авиационного алюминия защищён от влаги и пыли по стандарту IP66 и рассчитан на эксплуатацию при температурах от –10 до +50 °C. Устройство устанавливается в боковое посадочное место для стабилизатора или аксессуаров и фиксируется вручную. В комплект входят монтажное основание, два адаптера и зарядное устройство, что делает установку простой и быстрой без вмешательства в конструкцию лука.

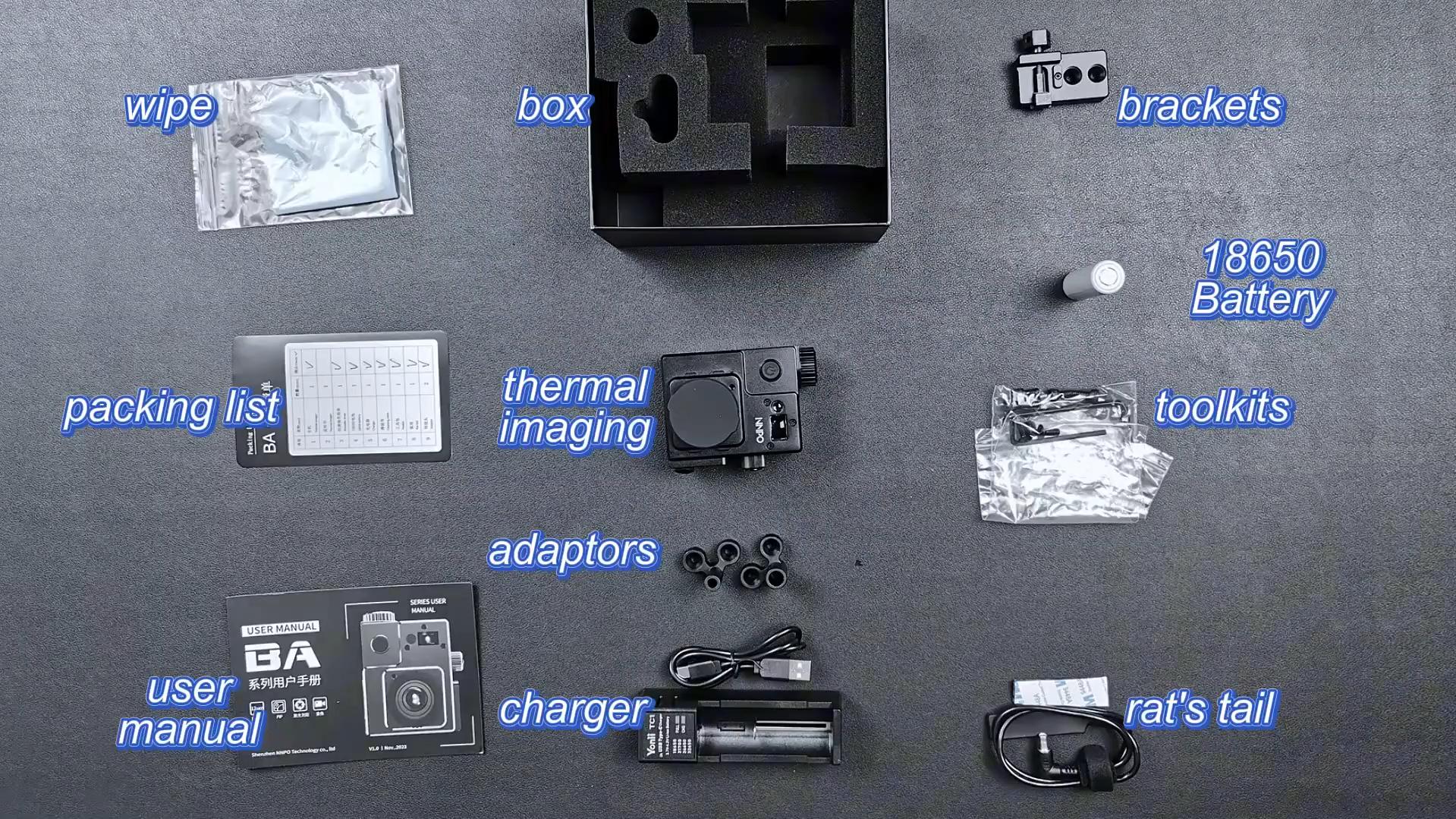

Комплектация

• тепловизор NNPO BA с крышкой объектива
• крепление на лук
• адаптеры для крепления, 2 шт.
• резиновая крышка на объектив
• набор винтов и ключей
• элемент питания 18650, 1 шт.
• зарядное устройство с кабелем USB-C
• выносной пульт управления с кабелем под 4хконтактный разъём
• инструкция и гарантийная карта
• салфетка для очистки оптики
• упаковка

Технические характеристики:

• Тип - неохлаждаемый VOx
• Разрешение, пикселей - 256x192
• Шаг детектора, мкм - 12
• Частота обновления кадров, Гц - 50
• Эквивалентная шуму разница температур, NETD - <25 мК
• Тип - 640x480 (без окуляра)
• Схемы - 5 (White Hot, Black Hot, Red Hot, Green Hot, Iron Red)
• Настройки изображения - 3 режима наблюдения, 10 уровней яркости, 10 уровней контраста
• Цифровой зум - x1 / x2 / x3 /x4
• Объектив - F19 мм
• Поле зрения, град. - 9,2x6.9
• Фокусировка объектива - ручная
• Максимальная дальность обнаружения, м - лось (1,5x0,9 м); - человек (1,8x0,5 м); - заяц (0,2x0 м) - 1100; 800; 350
• Максимальная дальность распознавания, м - лось (1,5x0,9 м); - человек (1,8x0,5 м); - заяц (0,2x0 м) - 550; 400; 90
• Предустановленные метки, шт. - 8 (масштабируемые)"
• Цвета - 5 (White, Black, Red, Green, Yellow)
• Профили пристрелки - 5 (A...E), в каждом - до 7 точек прицеливания ("пинов")
• Режимы - однопиновый (видно 1 дистанцию пристрелки), многопиновый (видно все дистанции пристрелки)
• Дальность измерений, м - до 300
• Точность измерения, м - +/-1
• Режим работы - однократный, сканирование 15 с, сканирование 30 с, сканирование 60 с
• Функция PiP ("Кадр в кадре") - есть
• 3D-гироскоп - есть
• Отслеживание самой горячей точки (Hot Track) - есть
• Видеорекордер - запись видео без звука
• Память - внутренняя, 8 ГБ
• Wi-Fi - нет
• Источник - 1 аккумуляторная батарея Li-ion 18650
• Время работы при НУ, час - не менее 5
• Внешний источник питания - USB-C, 5V2A (без зарядки батареи)
• Автовыключение питания - есть
• Автоматическое выключение дисплея (спящий режим) - есть
• Корпус - авиационный алюминий
• Крепление - на лук (в комплекте)
• Класс защиты (по IEC 60529) - IP66
• Рабочие температуры, °C - -10...+50
• Габариты, мм - 70x61,4x86,5
• Масса (без крепления и батареи), кг - 0,249
