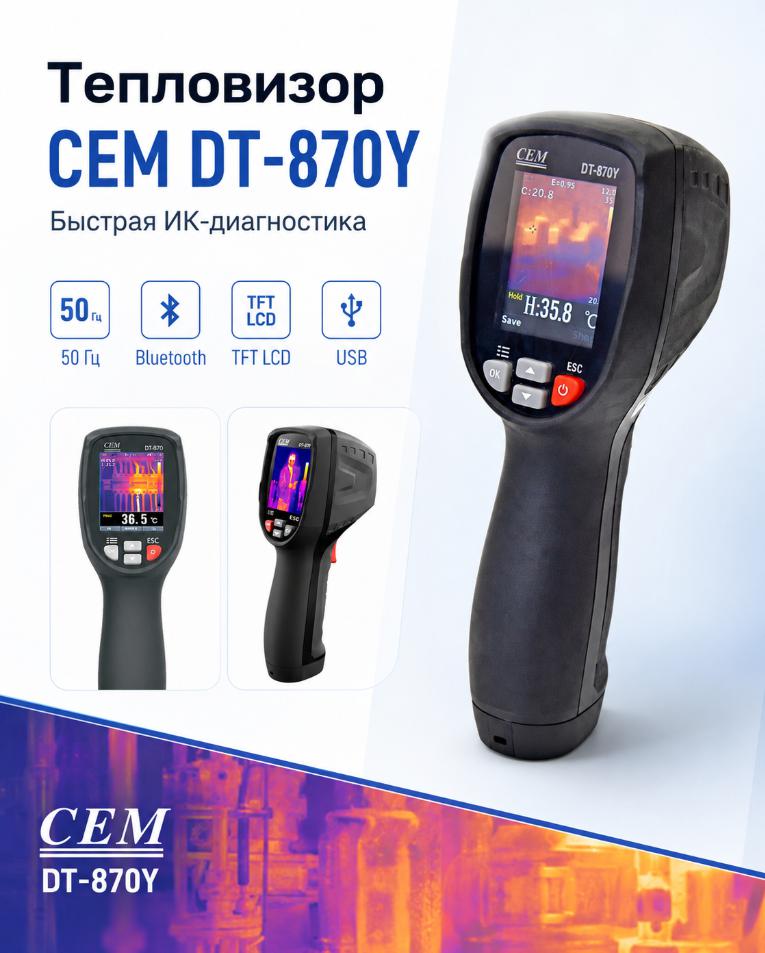

Тепловизор CEM DT-870Y

Тепловизор CEM DT-870Y — компактный прибор для бесконтактного контроля температуры, поиска теплопотерь и диагностики оборудования по тепловому изображению. Устройство можно использовать при проверке систем отопления и вентиляции, электрооборудования, автомобильных узлов и теплоизоляции. Основной диапазон измерений составляет от −20 до +380 °C, погрешность — ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре объекта выше 0 °C.

Ключевые отличия и функции

• Режим скрининга с погрешностью ±0,5 °C в диапазоне от 32 до 42 °C.
• Инфракрасная матрица 80 × 80 пикселей на базе неохлаждаемого микроболометра.
• Измерение температуры объектов в диапазоне от −20 до +380 °C.
• Температурная чувствительность менее 0,1 °C для выявления небольших перепадов температуры.
• Частота обновления 50 Гц для плавного отображения теплового изображения.
• Автоматические маркеры горячих и холодных участков на термограмме.
• Сохранение снимков в формате BMP с данными до 6400 точек для температурного анализа.
• Bluetooth BLE 4.0 для передачи данных на ПК и мобильные устройства iOS и Android.
• Литий-ионный аккумулятор с автономной работой до 8 часов.
• Корпус выдерживает падение с высоты до 2 м.

Отдельный режим скрининга предназначен для измерений в диапазоне от 32 до 42 °C с погрешностью ±0,5 °C. Он позволяет проводить быструю проверку температуры человека в общественных учреждениях, офисах, на производственных объектах и других местах, где требуется оперативный первичный контроль. Скрининг дополняет основной режим тепловизионных измерений и рассчитан на более узкий температурный диапазон.

Инфракрасный детектор имеет разрешение 80 × 80 пикселей и построен на неохлаждаемом микроболометре со спектральным диапазоном 8–14 мкм. Температурная чувствительность NETD составляет менее 0,1 °C при +30 °C, или 100 мК. Благодаря этому прибор способен отображать небольшие температурные различия между соседними участками поверхности и формировать наглядную термограмму исследуемого объекта.

Частота обновления изображения составляет 50 Гц, поэтому тепловая картина отображается плавно при перемещении камеры и наблюдении за изменяющимися объектами. Поле зрения составляет 21° × 21°, пространственное разрешение IFOV — 4,53 мрад. Объектив с фокусным расстоянием 7,5 мм имеет фиксированную фокусировку, а минимальная рабочая дистанция составляет 0,5 м. Ручная настройка резкости перед каждым измерением не требуется.

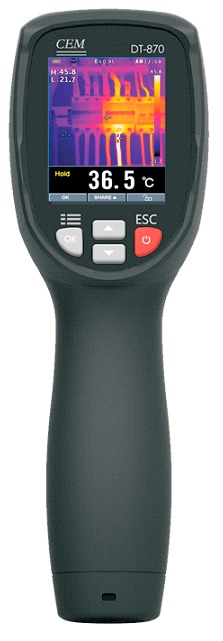

Термограмма выводится на цветной ЖК-дисплей TFT с диагональю 50,8 мм и разрешением 320 × 240 пикселей. Для визуализации температурных различий используется палитра IRON. На экране поддерживается отображение средней точки, а автоматические маркеры помогают находить наиболее горячие и холодные участки. Это упрощает поиск локального перегрева, охлаждения и других температурных неоднородностей.

Для повышения точности анализа предусмотрена корректировка коэффициента излучения и отражённой температуры. Эти настройки позволяют учитывать свойства исследуемой поверхности и условия проведения измерения. Такая возможность особенно полезна при работе с материалами, которые отличаются по способности излучать и отражать инфракрасную энергию.

DT-870Y позволяет сохранять тепловые изображения в формате BMP. Во встроенной памяти размещается до 20 снимков, при этом термограммы содержат до 6400 точек для последующего температурного анализа. Сохранённые материалы можно использовать для документирования осмотров, сравнения результатов и изучения состояния оборудования после завершения измерений.

Для беспроводной передачи данных предусмотрен Bluetooth BLE 4.0. Соединение поддерживает обмен информацией с совместимыми компьютерами и мобильными устройствами на iOS и Android. В меню доступны выбор единиц измерения и языка интерфейса, изменение формата даты и времени, а также просмотр информации о камере. Многоязычный интерфейс упрощает настройку прибора перед началом работы.

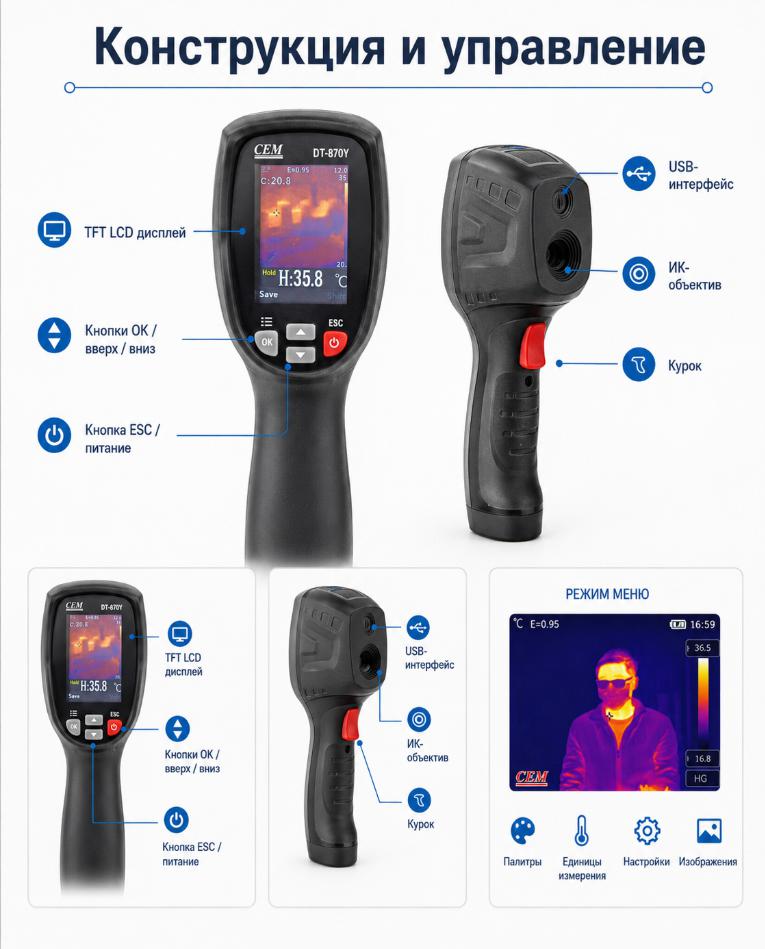

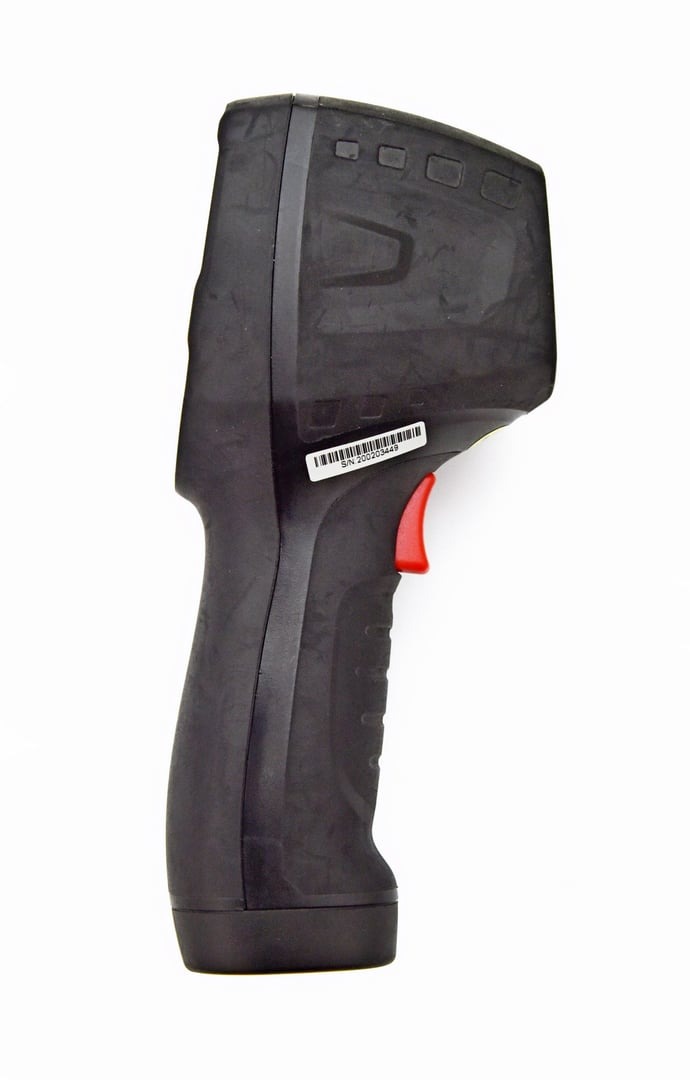

Эргономичная форма корпуса рассчитана на работу одной рукой. Устройство подходит для последовательного обследования нескольких участков оборудования и инженерных систем без установки на стационарное основание. Для продолжительных измерений предусмотрена резьба под штатив, позволяющая зафиксировать камеру в выбранном положении и длительное время контролировать одну область.

Дополнительно предусмотрен светодиодный фонарик, который помогает работать в слабо освещённых местах и визуально ориентироваться рядом с исследуемым объектом. Эта функция удобна при осмотре электрощитов, инженерных коммуникаций, технических помещений и автомобильных узлов, где общего освещения может быть недостаточно.

Питание осуществляется от перезаряжаемой литий-ионной батареи напряжением 3,7 В и ёмкостью 1300 мА·ч. В стандартном режиме устройство работает более 6 часов, а максимальная продолжительность автономной эксплуатации достигает 8 часов. Для зарядки используется источник питания USB 5 В, 1 А; сетевой адаптер в комплект не входит.

Прибор рассчитан на эксплуатацию при температуре окружающей среды от −10 до +45 °C и относительной влажности менее 80 %. Температура хранения составляет от −20 до +60 °C при влажности менее 80 %. Корпус выдерживает падение с высоты до 2 м, что повышает практичность оборудования при выездных обследованиях и работе в технических помещениях.

Тепловизор подходит для поиска теплопотерь, проверки отопительных и вентиляционных систем, диагностики электрического оборудования и контроля автомобильных узлов. Высокая частота обновления, чувствительная ИК-матрица и автоматические маркеры горячих и холодных зон помогают быстро оценивать температурное распределение и находить участки, требующие дополнительного внимания.

Сочетание основного диапазона до +380 °C и отдельного режима скрининга расширяет область применения модели. Пользователь может проводить технические обследования, сохранять термограммы для последующего анализа, передавать данные по Bluetooth и выполнять продолжительные проверки с питанием от встроенного аккумулятора. Гарантийный срок на прибор составляет 2 года

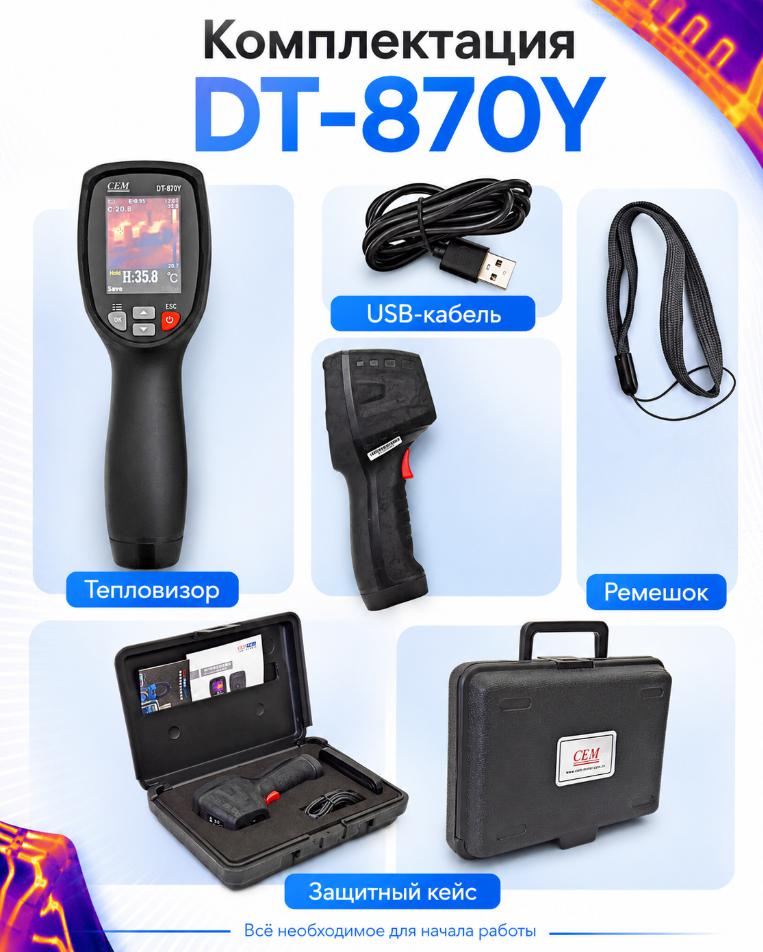

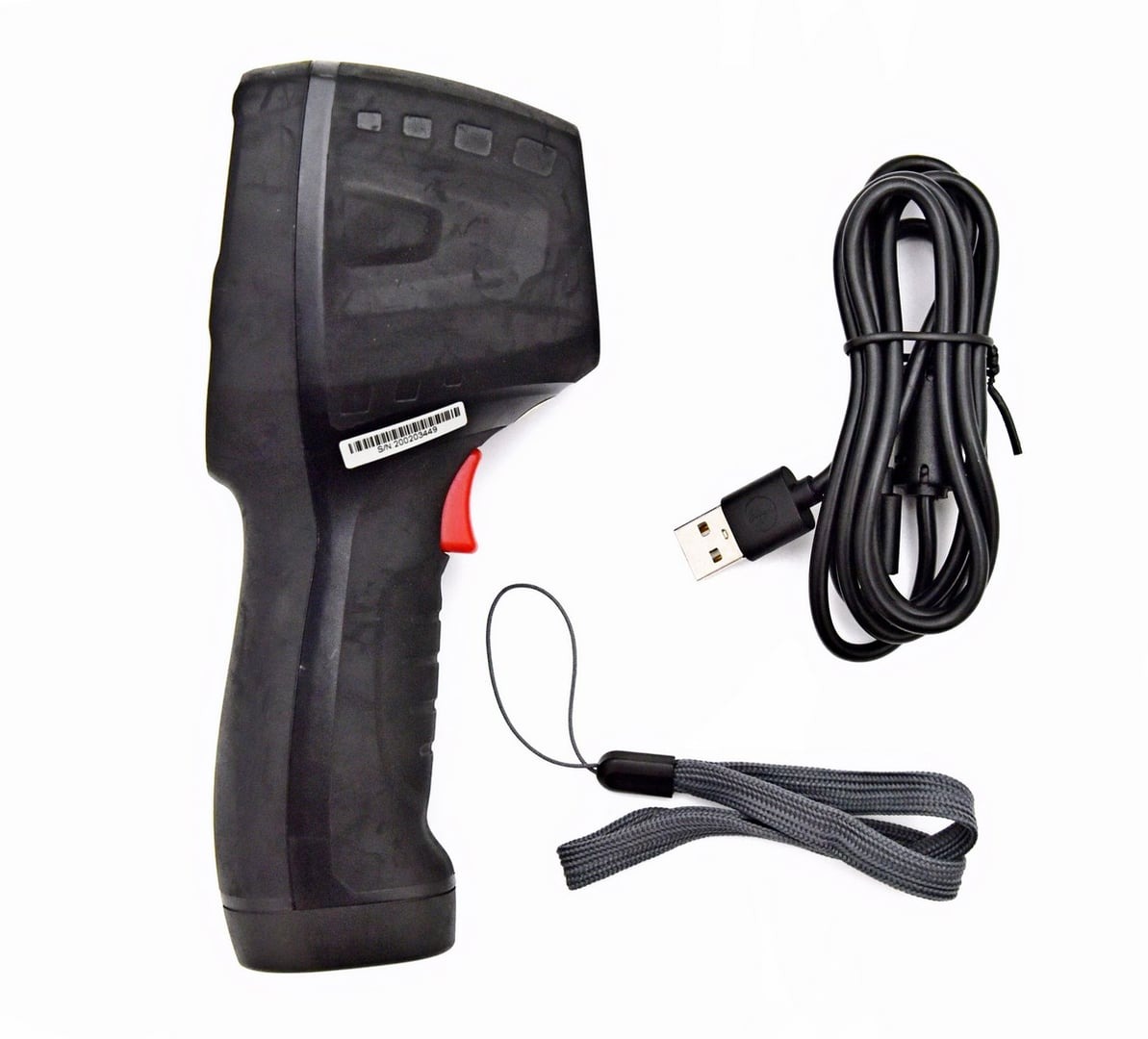

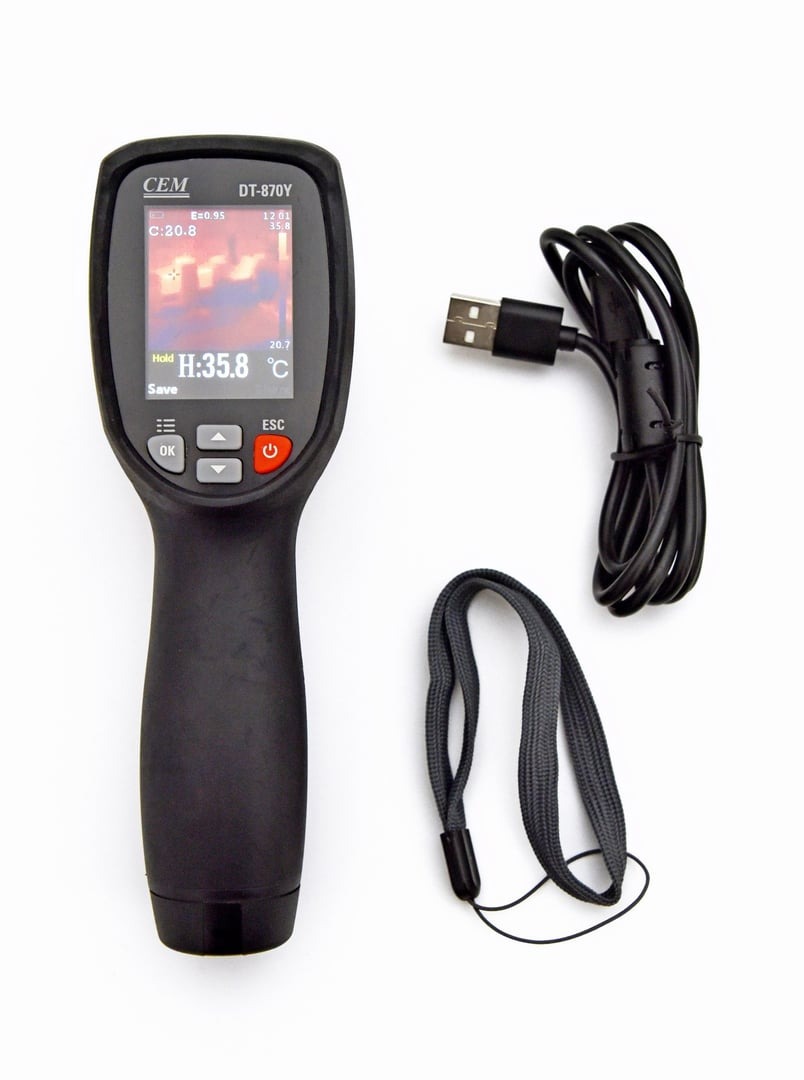

Комплектация

• Тепловизор CEM DT-870Y - 1 шт.
• Кабель USB - 1 шт.
• Батарея 3,7В, Li-ion - 1 шт.

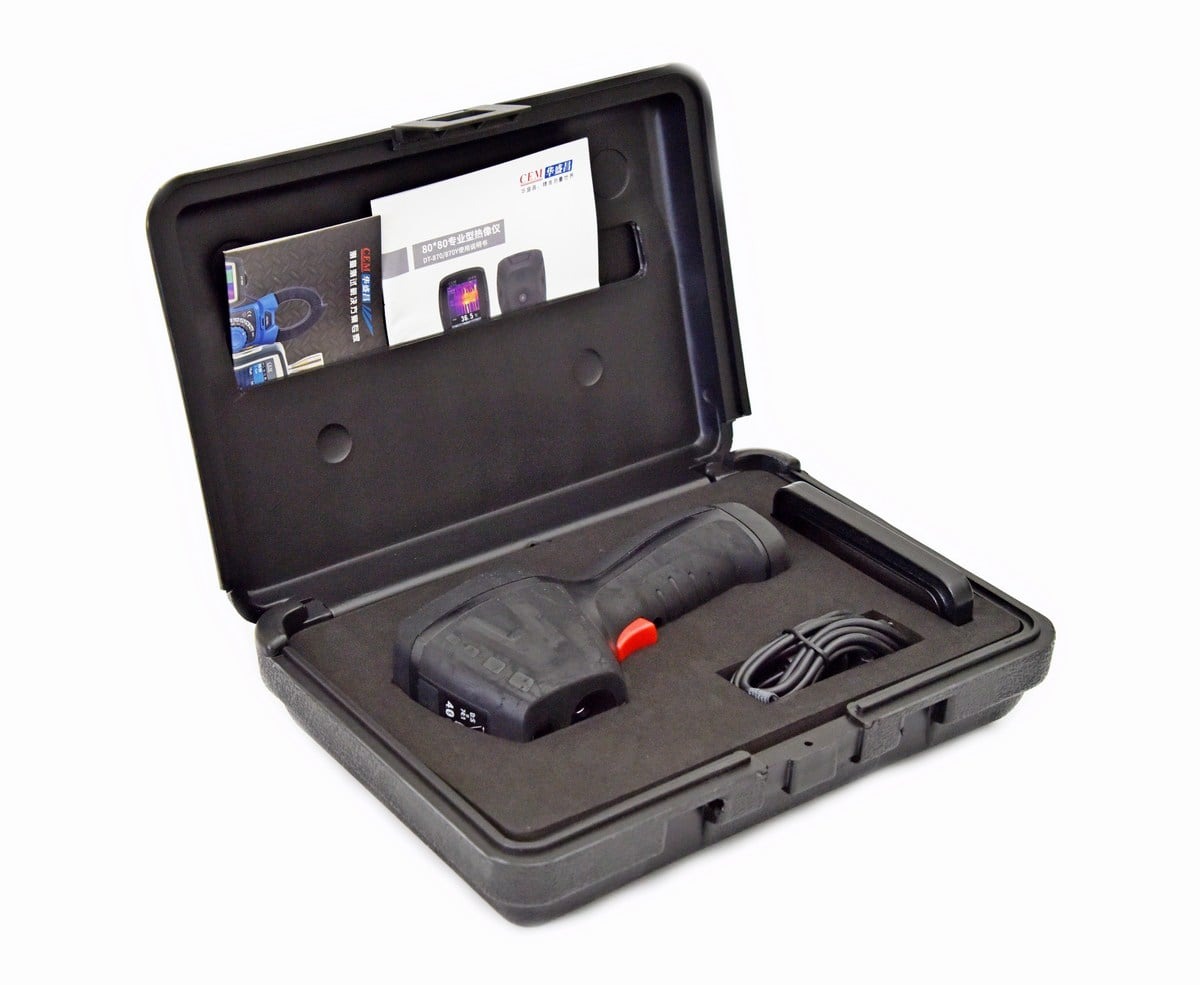

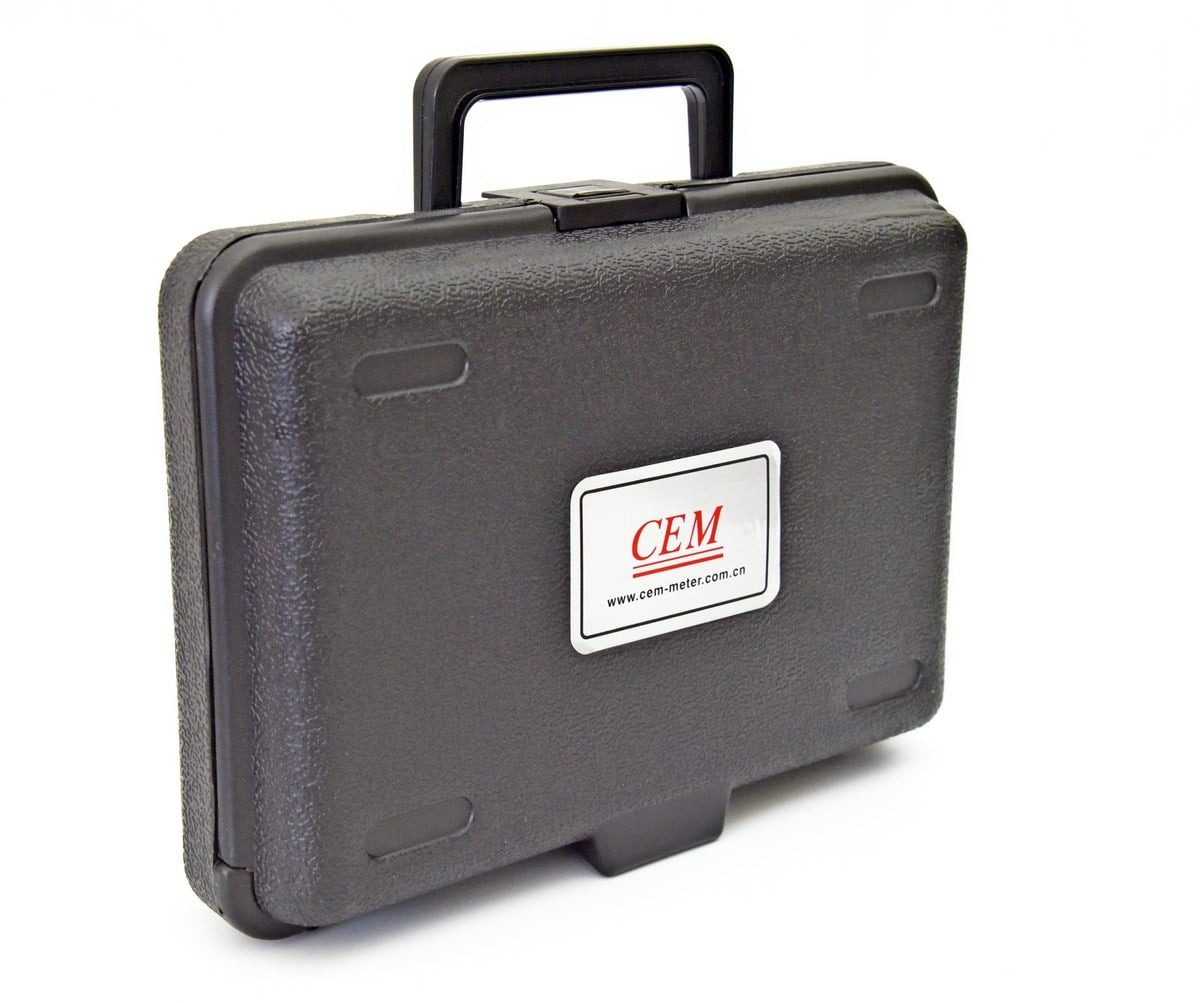

• Кейс для хранения - 1 шт.
• Ремешок на запястье - 1 шт.
• Руководство пользователя - 1 шт.

Технические характеристики:

• Поле обзора (FOV) /минимальное фокусное расстояние - 21° x 21°/ 0,5м
• Пространственное разрешение (IFOV) - 4,53мрад
• Температурная чувствительность/NETD - < 0,1°C при +30°C / 100 мК
• Частота обновления кадров - 50Гц
• Фокусировка - Фиксированная
• Фокусное расстояние - 7,5мм
• Матрица видеопреобразователя (FPA)/спектральный диапазон - Неохлаждаемый микроболомер / 8–14 мкм
• Температурный диапазон объекта - –20°C до +380°C (–4°F до +716°F)
• Погрешность - ±2°C (±3,6°F) или ±2% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C).
• Погрешность в режиме скрининга - ±0,5°C (±0,9°F) показания (температура объекта 32-42°C).
• Дисплей - 2” цветной ЖК TFT
• Разрешение дисплея - 240×320 пикселей
• Батарея - Перезаряжаемый аккумулятор 3,7В (1300мА), литий-ионная батарея (необслуживаемая)
• Время работы от аккумулятора - Свыше 6 часов, стандартно
• Зарядное устройство - 5В 1А USB зарядное устройство (не входит в комплект)
• Связь - Bluetooth BLE4.0, регистрация и передача данных тепловизора
• Сохранение формата изображения - Растровый (.bmp) с 6400 точками для анализа температур
• Рабочая температура - 14 до 113°F (-10 до 45°С)
• Температура при хранении - -22 до 131°F (-30 до 55°С)
• Допустимая относительная влажность - < 80%
• Температура при хранении - -20 до 60°С (-4 до 140°F)
• Влажность при хранении - <80%
• Дисплей - ЖК, 2" TFT, 320x240 пикселей
• Модель - DT-870Y
• Поле зрения (FOV) / Минимальное фокусное расстояние - 21°x21°/ 0.5 м
• Пространственное разрешение (IFOV) - 4.53 мрад
• Температурная чувствительность / NETD - <0.1°C при +30°C / 100 мК
• Частота обновления кадров, Гц - 50
• Фокусное расстояние - 7.5 мм
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 8–14мкм
• Детектор ИК (разрешение), пикселей - 80x80
• Цветовые палитры - IRON
• Температурный диапазон объекта, °С/°F - -20...380 / -4...716
• Точка - Средняя точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Корректировка - Коэффициент излучения, отраженная температура
• Формат снимков - BMP, на встроенной карте памяти ≤ 20 снимков
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Многонациональный
• Bluetooth - Передача данных между устройством и ПК, iOS, Android
• Система зарядки - 5В 1А USB зарядное устройство (в комплект не входит)
• Падение (тест) - 2 м
• Температура эксплуатации, °C - -10...45
• Температура при хранении, °С - -20...60
• Влажность при эксплуатации, % - <80
• Влажность во время хранения, % - <80
• Элемент питания - Литий-ионная батарея, время работы до 8 часов
• Гарантия - 2 года
