Тепловизор CEM DT-982Y

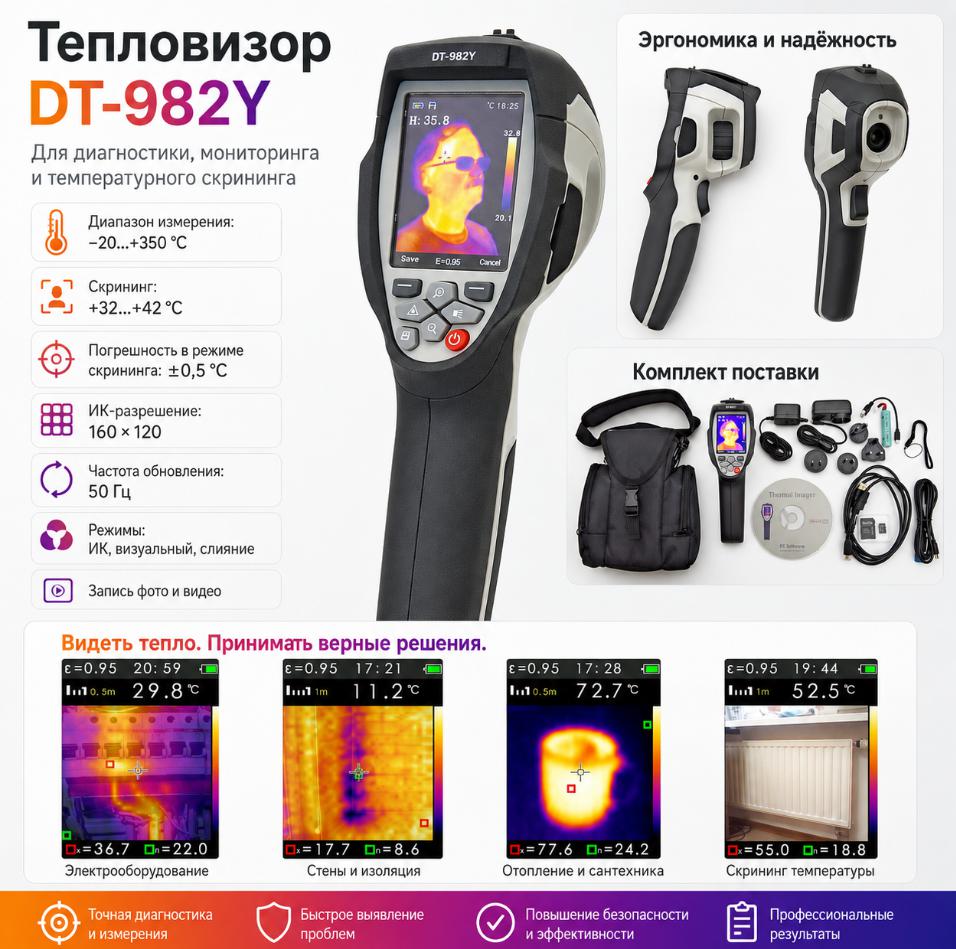

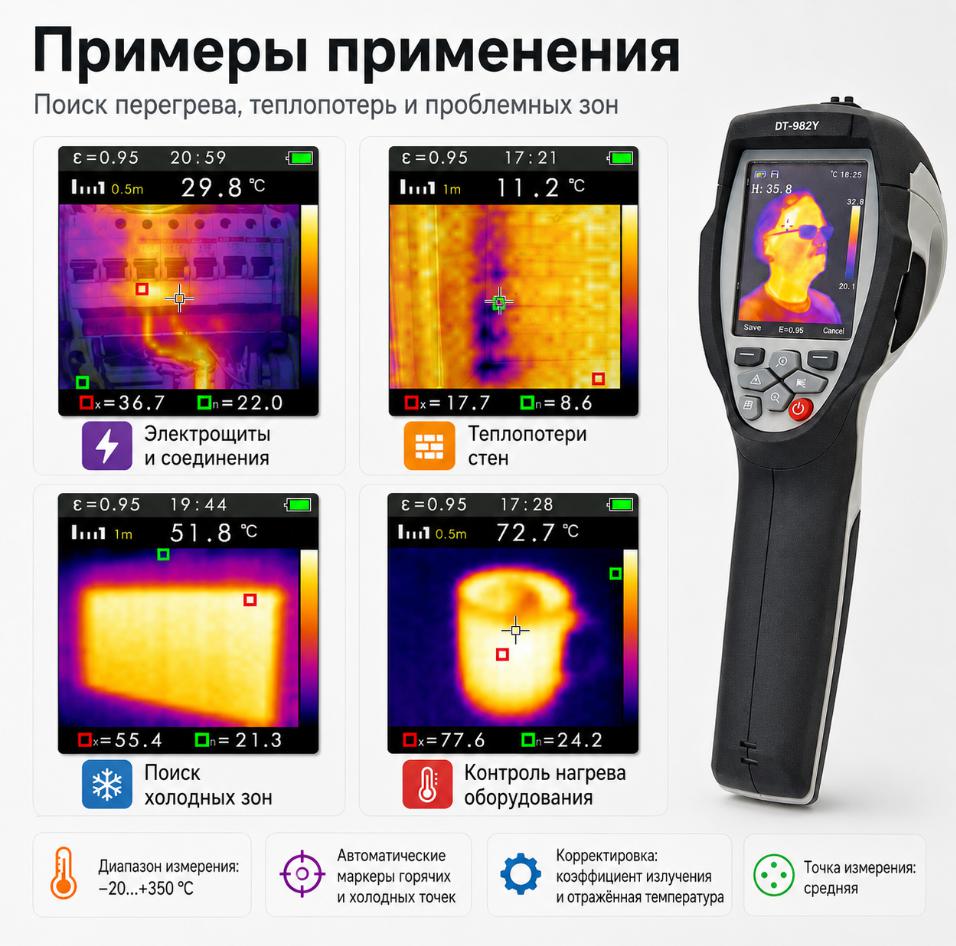

Тепловизор CEM DT-982Y предназначен для бесконтактного контроля температуры, поиска участков перегрева и охлаждения, оценки теплопотерь и диагностики оборудования. Прибор формирует тепловое изображение и позволяет совмещать его с обычным визуальным кадром, благодаря чему проще определить расположение проблемного участка на исследуемом объекте. Основной диапазон измерения температуры составляет от −20 до +350 °C, поэтому устройство подходит для обследования электрических соединений, механизмов, инженерных систем и других технических объектов.

Ключевые отличия и функции

• Режим скрининга с погрешностью ±0,5 °C в диапазоне от +32 до +42 °C.
• Измерение температуры объектов в диапазоне от −20 до +350 °C.
• Инфракрасная матрица 160 × 120 пикселей с температурной чувствительностью менее 0,1 °C.
• Частота обновления 50 Гц для плавного отображения тепловой картины.
• Непрерывный цифровой зум от 1× до 32× и ручная фокусировка.
• Минимальная дистанция фокусировки 0,1 м для обследования объектов с близкого расстояния.
• ИК-, визуальное и совмещённое изображение для точной локализации температурных отклонений.
• Автоматические маркеры горячих и холодных участков на термограмме.
• Встроенная цифровая камера 5 Мп и запись видео MPEG-4 с разрешением 1280 × 960 пикселей.
• Сохранение более 6000 снимков и видеозаписей на карту Micro SD объёмом 8 ГБ.

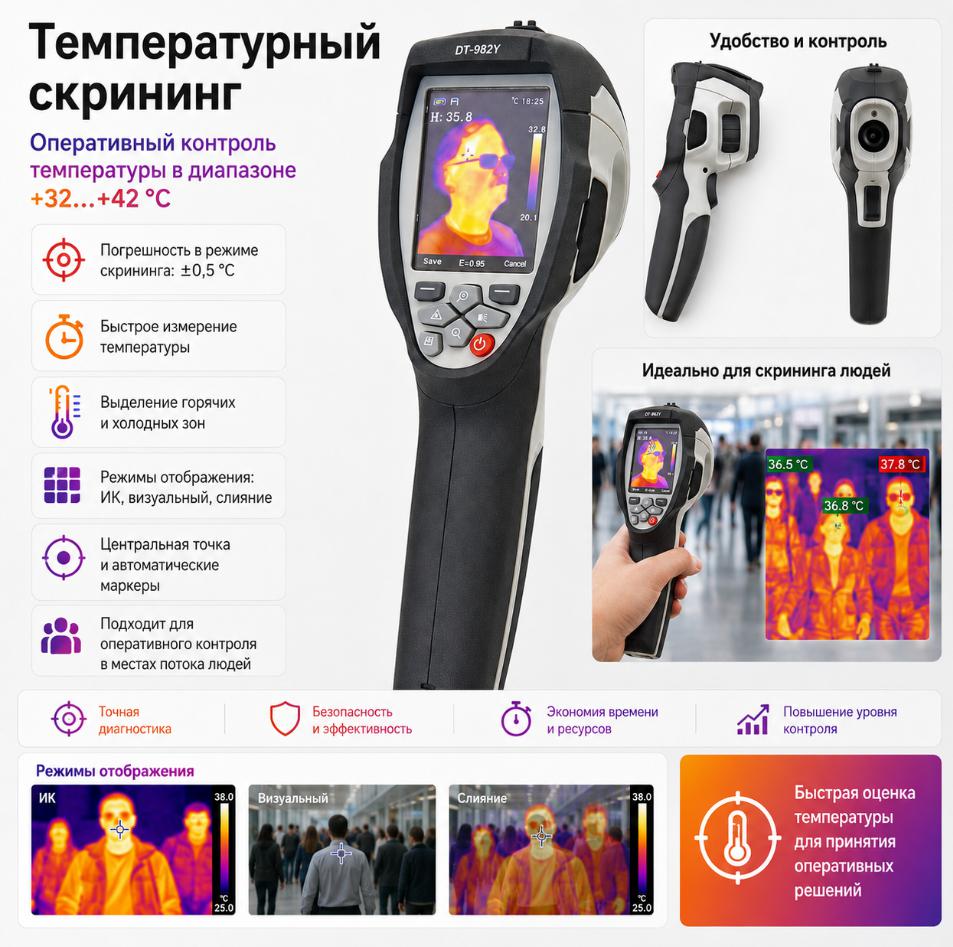

Отдельный режим скрининга рассчитан на температурный диапазон от +32 до +42 °C и обеспечивает погрешность ±0,5 °C. Он предназначен для быстрого бесконтактного контроля температуры человека и позволяет оперативно выявлять повышенные значения при проведении первичного скрининга. Такой режим может использоваться в офисах, на предприятиях и в других местах, где требуется проверять большое количество людей без непосредственного контакта.

В основном режиме погрешность составляет ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре исследуемого объекта выше 0 °C. Для корректировки измерений предусмотрена настройка коэффициента излучения и отражённой температуры. Эти параметры позволяют учитывать различия между материалами и условиями наблюдения, что особенно важно при обследовании поверхностей с разными теплоизлучающими свойствами.

В основе измерительной системы используется неохлаждаемый микроболометр со спектральным диапазоном 8–14 мкм. Разрешение инфракрасного детектора составляет 160 × 120 пикселей, а температурная чувствительность NETD — менее 0,1 °C при +30 °C, или 100 мК. Такая чувствительность помогает различать небольшие перепады температуры между соседними участками поверхности и быстрее находить зоны с отличающимся уровнем нагрева.

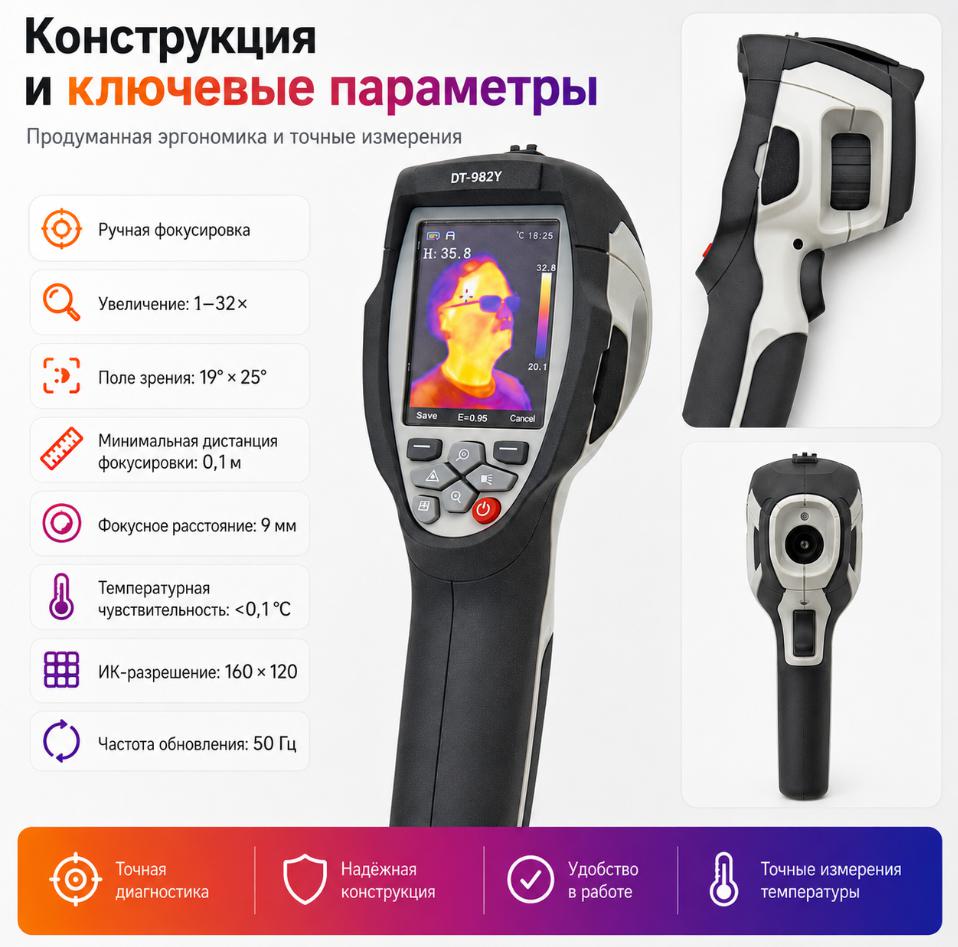

Частота обновления изображения составляет 50 Гц, поэтому термограмма плавно изменяется при перемещении камеры и наблюдении за объектами с меняющейся температурой. Поле зрения равно 19° × 25°, пространственное разрешение IFOV — 2,78 мрад, а минимальная дистанция фокусировки составляет 0,1 м. Объектив с фокусным расстоянием 9 мм имеет ручную фокусировку, что позволяет настроить резкость изображения в зависимости от расстояния до исследуемого объекта.

Для более подробного просмотра выбранной области предусмотрен непрерывный цифровой зум от 1× до 32×. Увеличение помогает рассмотреть отдельный участок термограммы без необходимости существенно менять положение оператора. При этом пользователь может сочетать цифровое увеличение с ручной фокусировкой, добиваясь удобного отображения нужной зоны перед сохранением изображения или дальнейшим анализом.

DT-982Y оснащён цветным ЖК-дисплеем TFT с диагональю 71,12 мм и разрешением 320 × 240 пикселей. Доступны инфракрасное изображение, обычный визуальный кадр и режим их слияния. Совмещённое отображение упрощает привязку температурных отклонений к конкретным деталям оборудования или участкам поверхности, поскольку оператор одновременно видит тепловую картину и обычное изображение объекта.

Встроенная цифровая камера разрешением 5 Мп имеет поле зрения 59° и используется для получения визуальных изображений. Для отображения термограмм предусмотрены палитры IRON, Rainbow, Grey и Grey Inverted. На экране также могут отображаться средняя точка и автоматические маркеры горячих и холодных участков, которые помогают быстрее находить максимальные и минимальные температурные значения в пределах наблюдаемой области.

Для работы в слабо освещённых местах предусмотрена светодиодная подсветка, а лазерный указатель класса ниже 2 помогает ориентироваться на исследуемом объекте. Эти средства удобны при обследовании оборудования, расположенного в технических помещениях, шкафах, нишах и других местах с ограниченным освещением. В меню можно выбирать единицы измерения, язык интерфейса, формат даты и времени, а также просматривать информацию об устройстве.

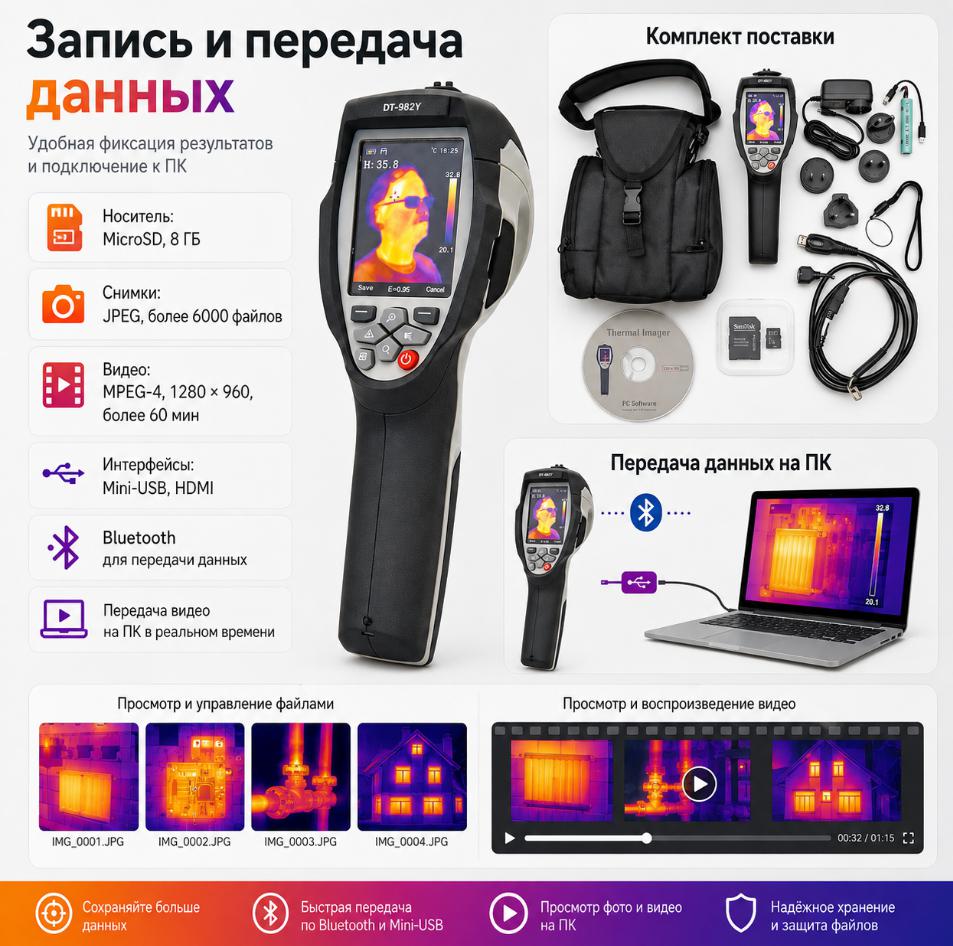

Прибор поддерживает сохранение снимков в формате JPEG вместе с результатами измерений. Для хранения используется карта Micro SD объёмом 8 ГБ, на которой можно разместить более 6000 изображений. Доступно сохранение инфракрасных и визуальных кадров, в том числе одновременно, что позволяет после обследования сопоставлять термограмму с обычной фотографией конкретного участка.

Кроме фотографий поддерживаются запись и воспроизведение видео. Файлы сохраняются в формате MPEG-4 с разрешением 1280 × 960 пикселей и частотой 30 кадров в секунду, а продолжительность записи на карте памяти может превышать 60 минут. Можно сохранять инфракрасное и визуальное видео, включая одновременную запись обоих каналов. Такой режим удобен при наблюдении за процессами, температура которых изменяется во времени.

Для подключения внешнего оборудования предусмотрены Mini-USB, HDMI и аудиовыход. Через USB выполняется передача данных между устройством и компьютером, включая вывод видеопотока в режиме реального времени. HDMI позволяет передавать изображение на совместимое внешнее оборудование. Дополнительно поддерживается Bluetooth, который расширяет возможности беспроводного обмена информацией.

Питание осуществляется от перезаряжаемого литий-ионного аккумулятора напряжением 3,7 В. Для зарядки используется источник постоянного напряжения 5 В. Предусмотрено автоматическое выключение, которое помогает снизить расход энергии во время перерывов в работе. Автономное питание удобно при выездных обследованиях и последовательной проверке оборудования в местах, где постоянное подключение к электросети затруднено.

Тепловизор рассчитан на эксплуатацию при температуре окружающей среды от −15 до +50 °C и относительной влажности от 10 до 90 %. Допустимый температурный диапазон хранения составляет от −40 до +70 °C. Корпус выдерживает падение с высоты до 2 м, ударную нагрузку 25 g и вибрацию 2 g, поэтому устройство подходит для регулярной переноски и использования при технических обследованиях.

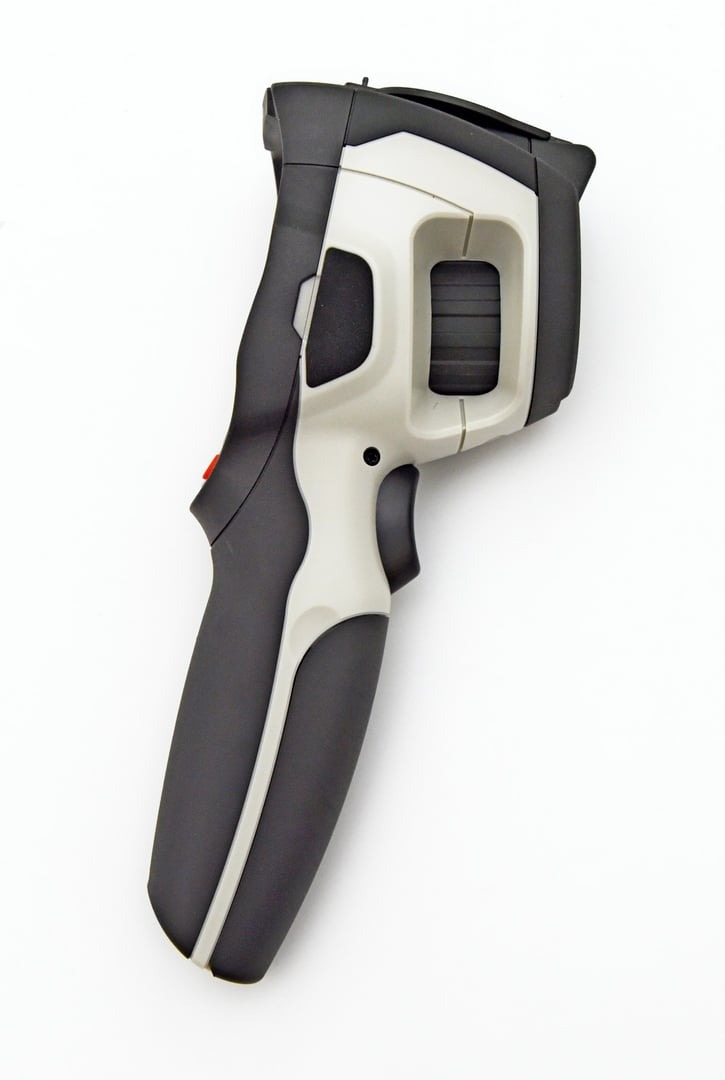

Габариты прибора составляют 224 × 77 × 96 мм, масса вместе с аккумулятором — менее 500 г. Компактный корпус удобно удерживать одной рукой, а основные органы управления расположены непосредственно под дисплеем. Сочетание ручной фокусировки, высокой частоты обновления, цифрового увеличения и встроенной визуальной камеры позволяет использовать модель как для быстрого осмотра, так и для более подробного анализа выбранных областей.

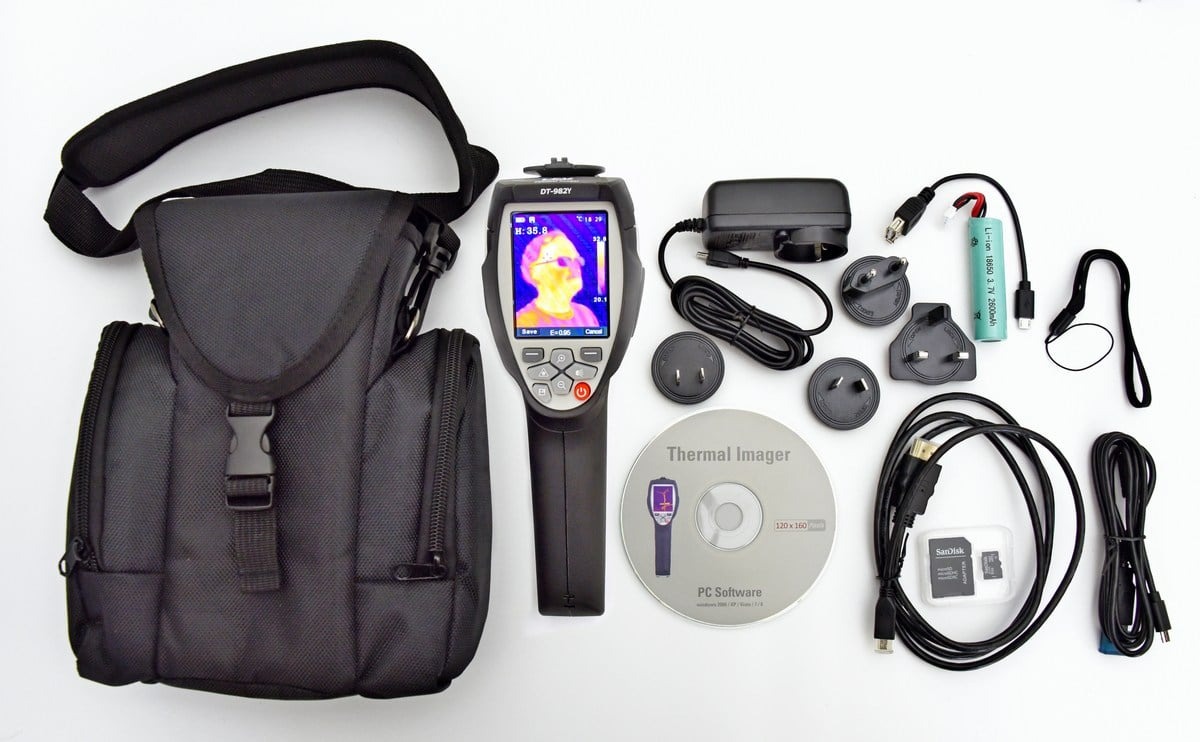

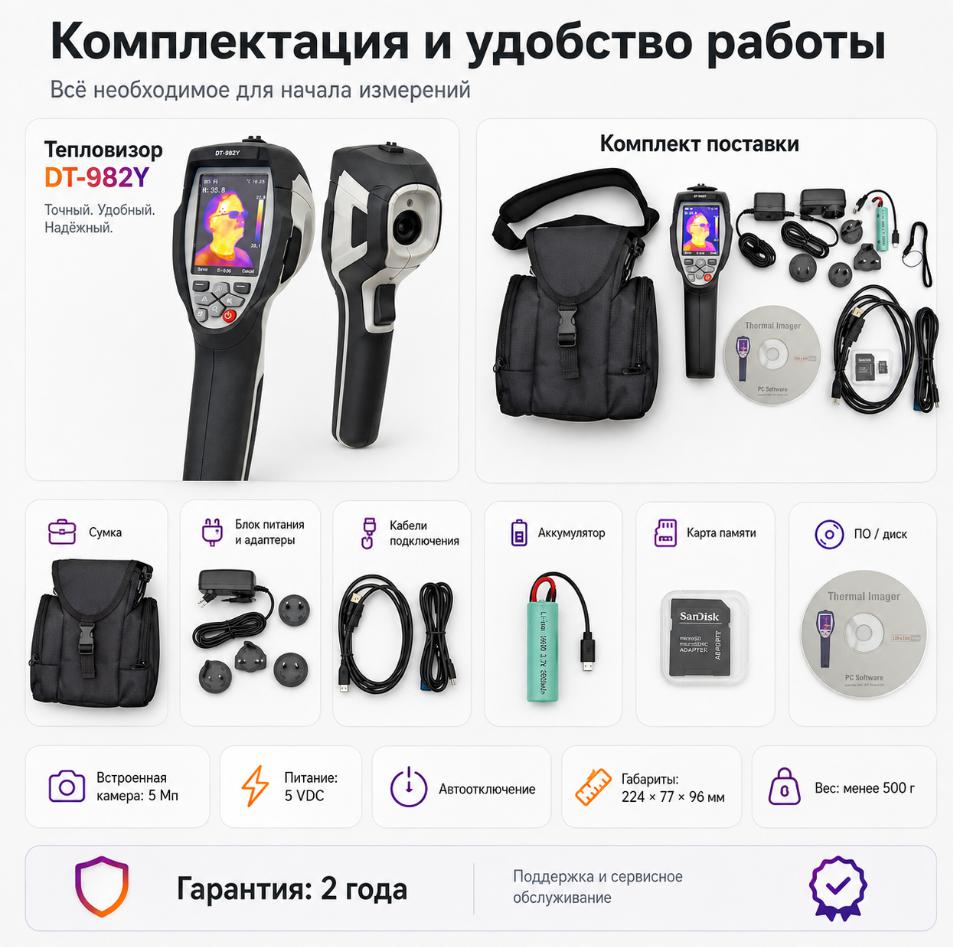

Комплект поставки включает тепловизор, USB-кабель, литий-ионный аккумулятор, карту памяти Micro SD, руководство пользователя, блок питания и сумку для переноски. Такой набор позволяет подготовить устройство к работе, сохранять результаты обследований и переносить прибор вместе с основными принадлежностями. Гарантийный срок на CEM DT-982Y составляет 2 года

Комплектация

• Тепловизор CEM DT-982Y
• Кабель USB
• Аккумулятор 18650
• Карта памяти Micro SD
• Блок питания и адаптеры
• Сумка
• Руководство пользователя

Технические характеристики:

• Поле обзора (FOV) /минимальное фокусное расстояние - 19° x 25°/ 0,1м
• Пространственное разрешение (IFOV) - 2.78 мрад
• Температурная чувствительность/NETD - < 0,1°C при +30°C / 100 мК
• Частота обновления кадров - 50Гц
• Фокусировка - Ручная
• Фокусное расстояние - 9мм
• Матрица видеопреобразователя (FPA)/спектральный диапазон - Неохлаждаемый микроболомер / 8–14 мкм
• Температурный диапазон объекта - –20°C до +350°C (–4°F до +716°F)
• Погрешность - ±2°C (±3,6°F) или ±2% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C).
• Погрешность в режиме скрининга - ±0,5°C (±0,9°F) показания (температура объекта 32-42°C).
• Дисплей - 2,8” цветной ЖК TFT
• Разрешение дисплея - 240×320 пикселей
• Батарея - Перезаряжаемый аккумулятор 3,7В (1300мА), литий-ионная батарея (необслуживаемая)
• Время работы от аккумулятора - Свыше 6 часов, стандартно
• Зарядное устройство - 5В 1А USB зарядное устройство (не входит в комплект)
• USB - Передача данных между тепловизором и ПК Передача видео между тепловизором и ПК в режиме реального времени
• Сохранение формата изображения - Стандартный JPEG, в том числе результаты измерений на карте памяти > 6000 снимков
• Рабочая температура - 14 до 113°F (-10 до 45°С)
• Температура при хранении - -22 до 131°F (-30 до 55°С)
• Допустимая относительная влажность - < 80%
• Температура при хранении - -20 до 60°С (-4 до 140°F)
• Влажность при хранении - <80%
• Дисплей - ЖК, 2.8" TFT, 320x240 пикселей
• Модель - DT-982Y
• Поле зрения (FOV) / Минимальное фокусное расстояние - 19°x25°/ 0.1 м
• Температурная чувствительность / NETD - <0.1°C при +30°C / 100 мК
• Частота обновления кадров, Гц - 50
• Увеличение - 1–32× непрерывное, цифровое
• Фокусное расстояние - 9 мм
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 8–14мкм
• Детектор ИК (разрешение), пикселей - 160x120
• Режим отображения - ИК-изображение; визуальное изображение; изображение, полученное слиянием
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted
• Температурный диапазон объекта, °С/°F - -20...350 / -4...662
• Точка - Средняя точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Корректировка - Коэффициент излучения, отраженная температура
• Устройство хранения видеозаписей - 8Гб, микро SD-карта
• Видео формат файлов - MPEG-4, 1280x960 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения видеозаписей - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - JPEG, в т. ч. результаты измерений, на карте памяти >6000 снимков
• Режим хранения снимков - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Лазер - < Класс 2
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Многонациональный
• Встроенная цифровая камера - 5 мегапикселей
• Встроенный цифровой объектив - FOV 59°
• Разъемы - Mini-USB, аудио выход, HDMI
• USB - Передача данных между тепловизором и ПК. Передача видео между тепловизором и ПК в режиме реального времени
• Видеовыход - HDMI
• Входное напряжение - 5 VDC
• Система зарядки - Для камеры (сетевой АС адаптер)
• Падение (тест) - 2 м
• Удар - 25 g
• Вибрация - 2 g
• Автоматическое выключение прибора - да
• Температура эксплуатации, °C - -15...50
• Температура при хранении, °С - -40...70
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 224x77x96
• Вес, г - <500
• Воспроизведение видео - Да
• Гарантия - 2 года
