Тепловизор CEM T-33 PRO

Тепловизор CEM T-33 PRO предназначен для технического обслуживания, диагностики оборудования и поиска участков с аномальной температурой. Прибор позволяет не только проводить измерения в реальном времени, но и сохранять результаты обследования для последующего просмотра и анализа. Компактный корпус и автономное питание делают устройство удобным для выездных работ, регулярного контроля электрооборудования, инженерных систем и других объектов, где важно быстро определить распределение температуры.

Ключевые отличия и функции

• ИК-разрешение 160 × 120 пикселей для детального отображения температурных различий
• Диапазон измерения температуры от −20 до +550 °C
• Высокая температурная чувствительность менее 50 мК
• Частота обновления 25 Гц для плавного отображения термограмм
• Автоматическое определение горячих и холодных участков
• Измерение температуры в центральной и трех задаваемых точках
• Восемь цветовых палитр для удобного анализа температурного распределения
• Фото в форматах JPEG и HIR и видеозапись MPEG-4
• Встроенная цифровая камера 2 Мп и фонарик для работы при слабом освещении
• USB Type-C, передача данных и видео на компьютер в реальном времени

Для формирования термограмм используется неохлаждаемый микроболометр со спектральным диапазоном 8–14 мкм и ИК-разрешением 160 × 120 пикселей. Поле зрения составляет 34° × 23°, а минимальное расстояние до объекта — 0,5 м. Отдельная настройка фокуса не требуется, поэтому камера сразу готова к измерениям после включения. Частота обновления 25 Гц обеспечивает достаточно плавное отображение изменений температуры при перемещении прибора или обследовании оборудования в рабочем состоянии.

Температурная чувствительность составляет менее 0,05 °C при +30 °C, что позволяет различать небольшие перепады температуры на поверхности исследуемого объекта. Рабочий диапазон измерений от −20 до +550 °C подходит как для проверки относительно холодных участков, так и для контроля сильно нагретого оборудования. Погрешность составляет ±2 °C или ±2 % от показания при указанных изготовителем условиях измерения.

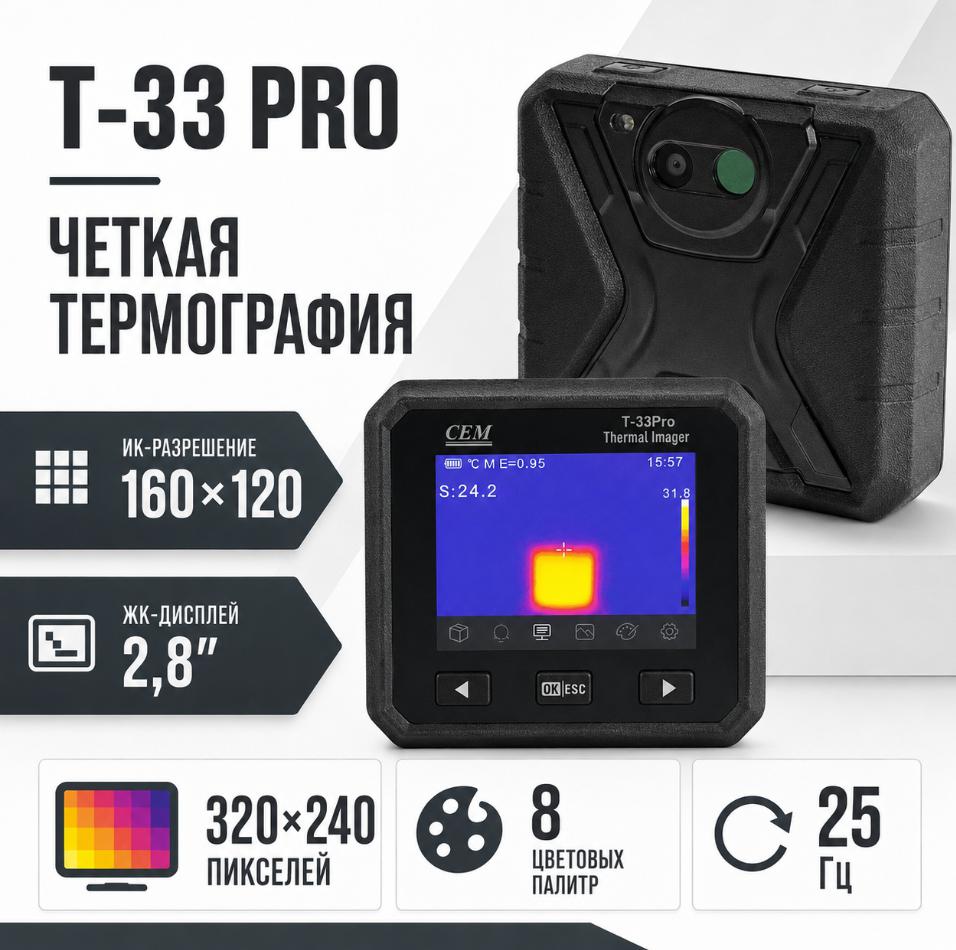

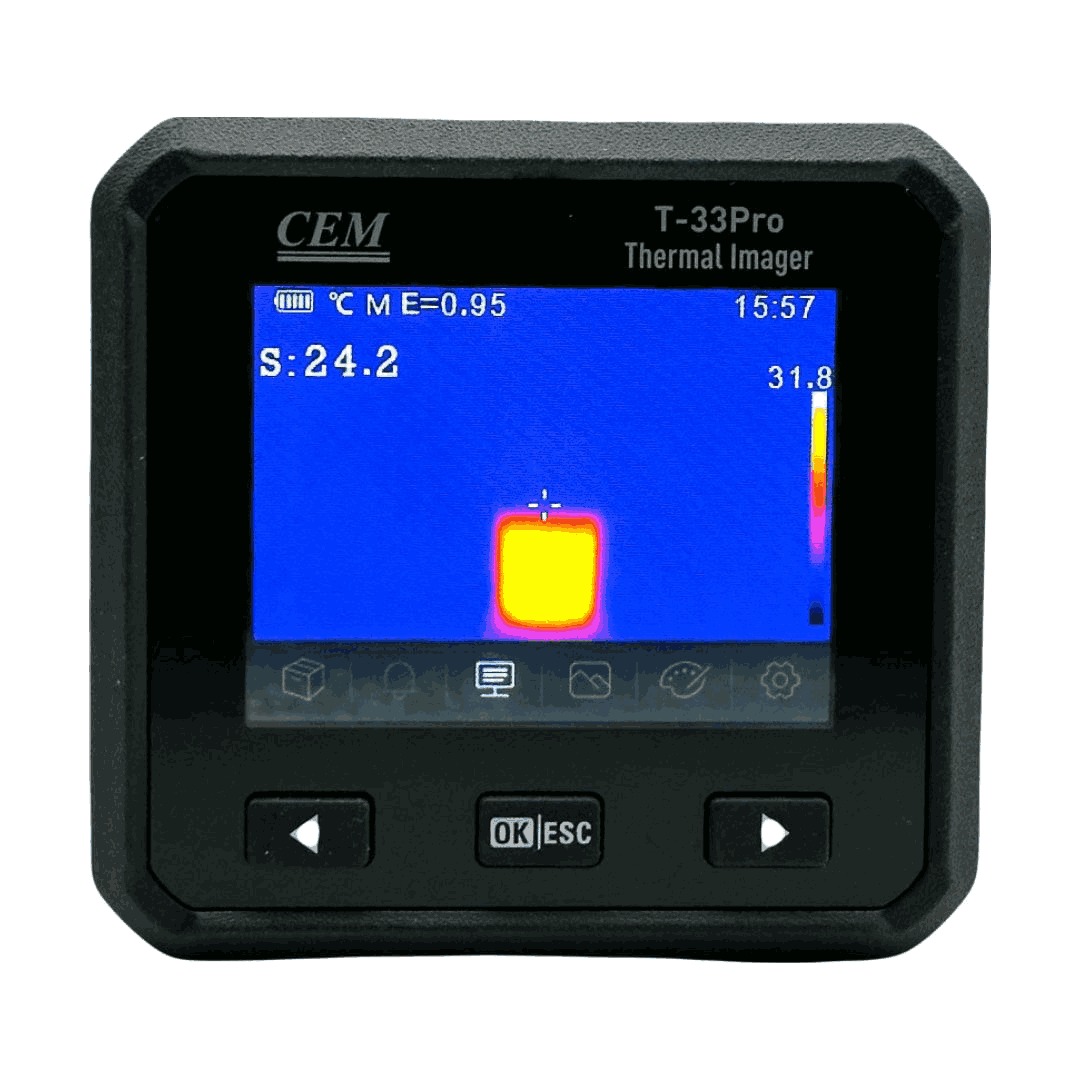

Полученная термограмма отображается на ЖК-дисплее диагональю 2,8 дюйма с разрешением 320 × 240 пикселей. Для представления температурного распределения предусмотрены восемь цветовых палитр: IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold и Feather. Переключение палитры помогает подобрать более наглядный вариант изображения в зависимости от характера объекта, температурного контраста и условий обследования.

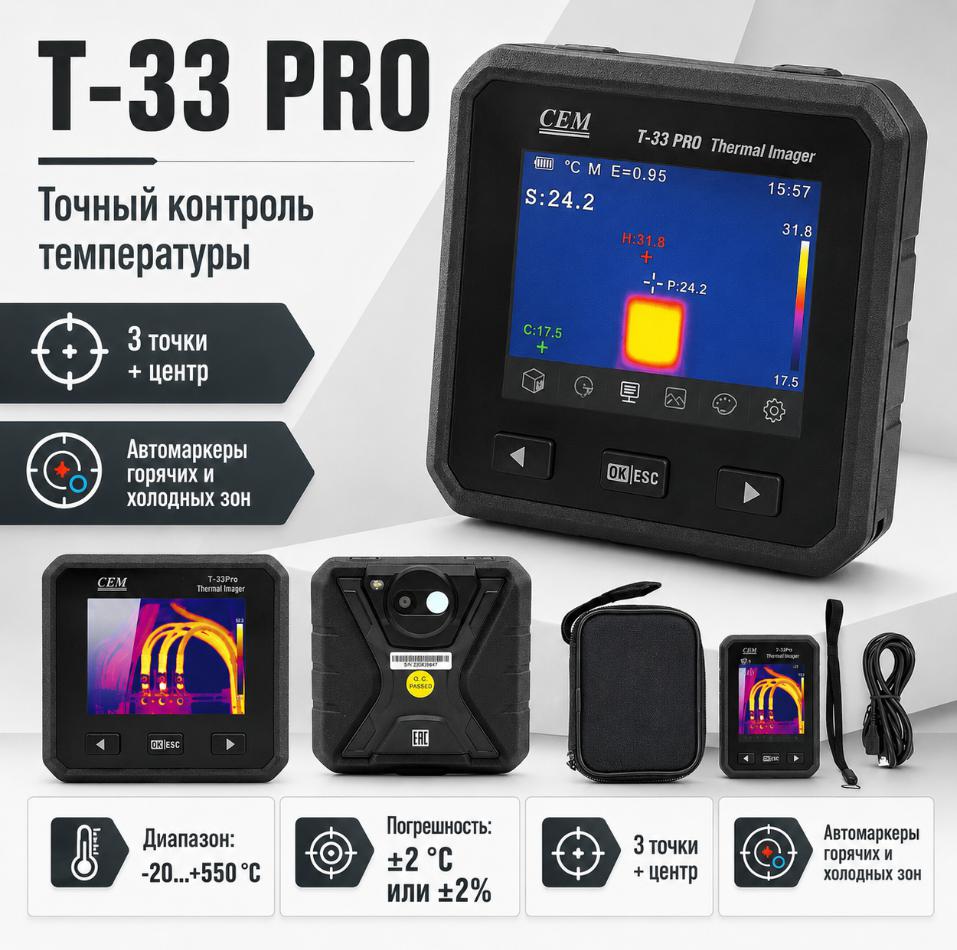

T-33 PRO поддерживает измерение температуры в центральной точке и работу с тремя дополнительными точками, задаваемыми пользователем. Автоматические маркеры горячей и холодной областей позволяют быстрее находить участки с минимальной и максимальной температурой без последовательной проверки каждой части изображения. Эта функция особенно полезна при осмотре электрощитов, соединений, механизмов и других объектов с большим количеством потенциальных зон перегрева.

Для повышения достоверности результатов предусмотрена корректировка параметров, способных влиять на бесконтактное измерение температуры. Пользователь может учитывать коэффициент излучения исследуемой поверхности, отражённую температуру, температуру окружающей среды, влажность воздуха и расстояние до объекта. Также предусмотрены инфракрасная компенсация и компенсация дистанции. Коэффициент излучения регулируется в пределах от 0,01 до 1,0, что позволяет адаптировать измерения к поверхностям с различными свойствами.

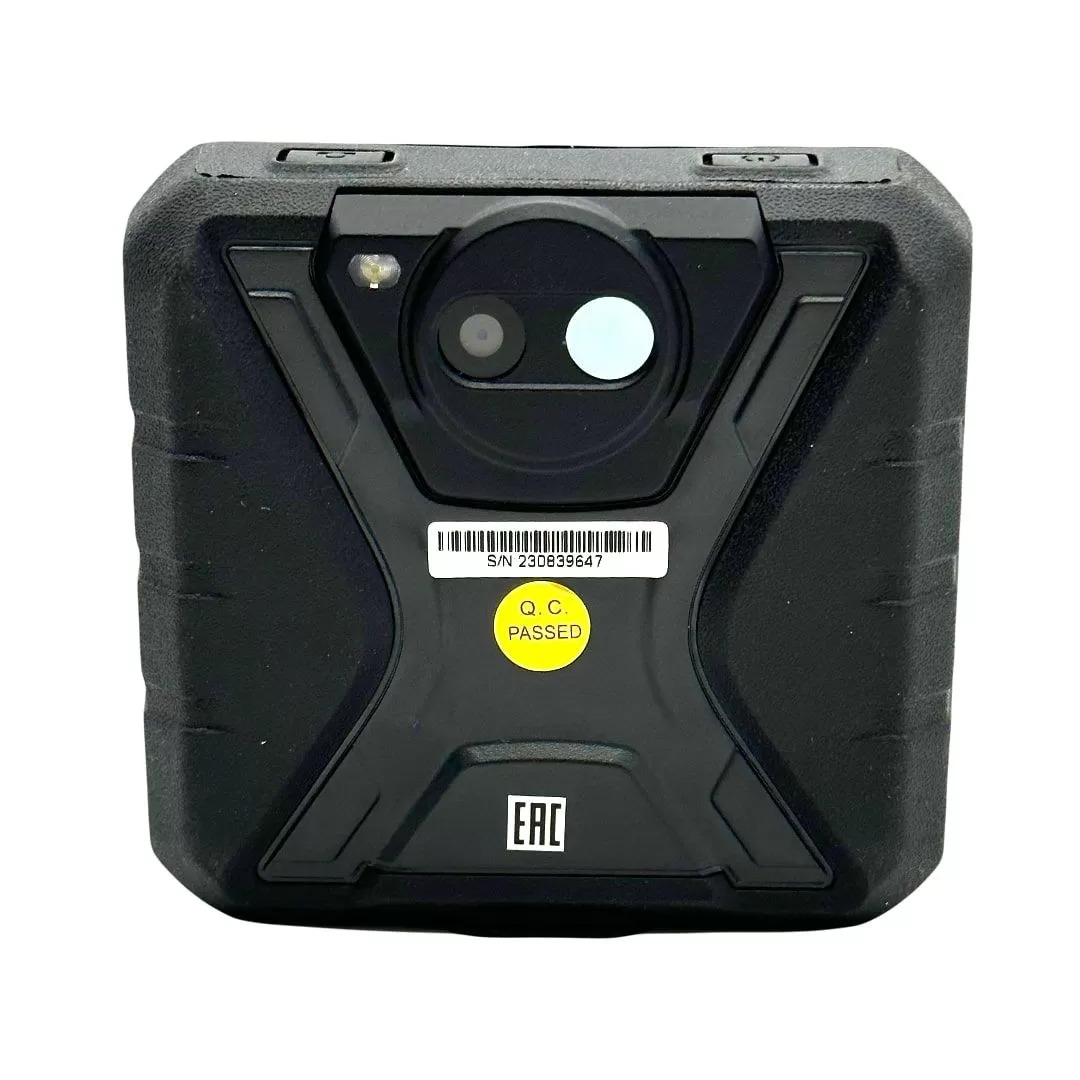

Помимо ИК-модуля, устройство оснащено встроенной цифровой камерой разрешением 2 Мп. Обычные изображения можно использовать для визуальной фиксации обследуемого объекта и дальнейшего сопоставления с результатами термографического контроля. Встроенный фонарик упрощает работу в слабо освещённых помещениях, внутри шкафов, возле коммуникаций и в других местах, где окружающего света недостаточно для нормального осмотра.

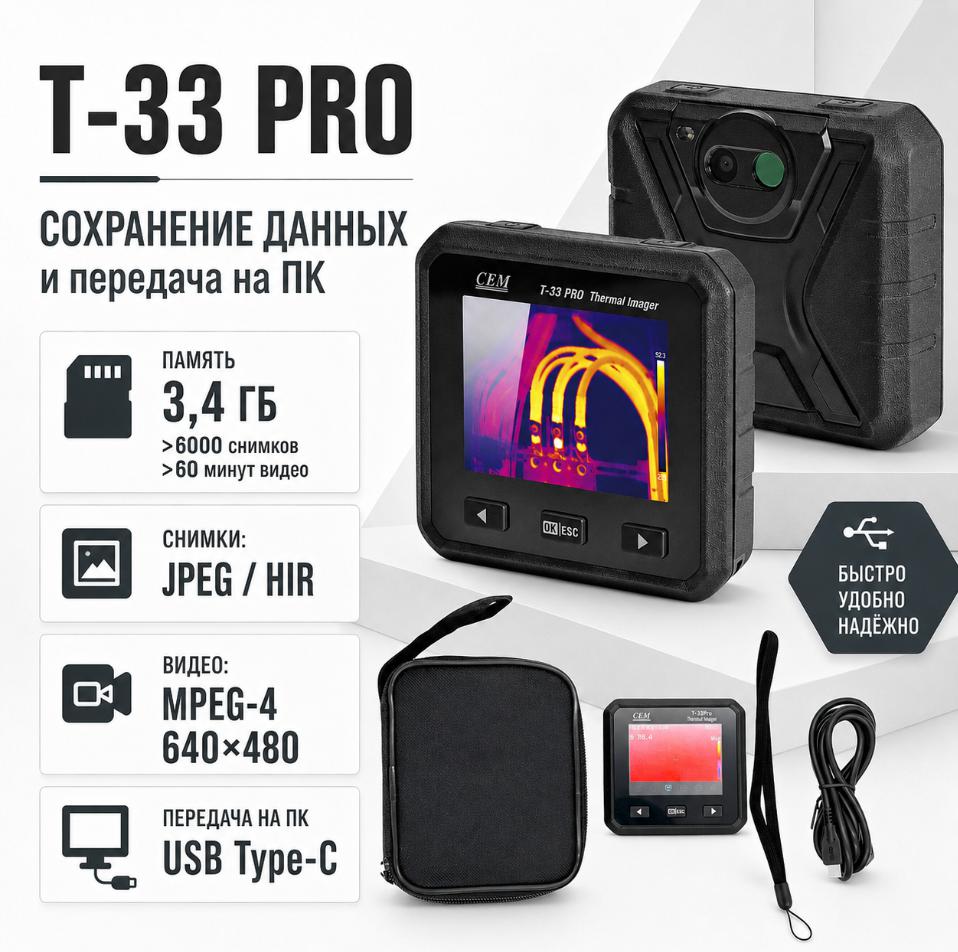

Результаты обследования можно сохранять в виде фотографий и видеозаписей. Для снимков используются форматы JPEG и HIR, причём HIR позволяет сохранять измерительную информацию вместе с изображением. Объём памяти рассчитан более чем на 6000 снимков. Для видеозаписи применяется MPEG-4 с разрешением 640 × 480 пикселей и частотой 30 кадров в секунду; заявленная продолжительность хранения видеоматериалов превышает 60 минут.

В технических характеристиках для хранения данных указана встроенная eMMC-память объёмом 3,4 ГБ. Сохранённые материалы можно использовать для документирования результатов диагностики, сравнения состояния оборудования при повторных обследованиях и подготовки отчётных материалов. В самом приборе также предусмотрены встроенные инструменты анализа изображений, поэтому часть операций с термограммами можно выполнять без обязательного переноса файлов на компьютер.

Подключение к ПК выполняется через USB Type-C. Интерфейс используется для передачи сохранённых данных, а также для передачи видео с камеры на компьютер в режиме реального времени. Это удобно при стационарных обследованиях, демонстрации результатов на большом экране или необходимости наблюдать изменение температурного распределения непосредственно с рабочего места.

Для работы с сохранёнными термограммами в исходном описании предусмотрено программное обеспечение Thermoview PRO для мобильных устройств на Android и iOS. Оно позволяет просматривать и анализировать изображения, а также формировать отчёты в формате PDF. Такая возможность упрощает подготовку результатов обследования и помогает систематизировать данные после завершения измерений.

Питание осуществляется от литий-ионного аккумулятора, рассчитанного примерно на 4 часа работы. Предусмотрены автоматическое отключение и индикатор низкого заряда батареи. Входное напряжение составляет 5 В, зарядка выполняется через соответствующую систему питания камеры. Это позволяет использовать прибор при продолжительных проверках без необходимости постоянно подключать его к внешнему источнику питания.

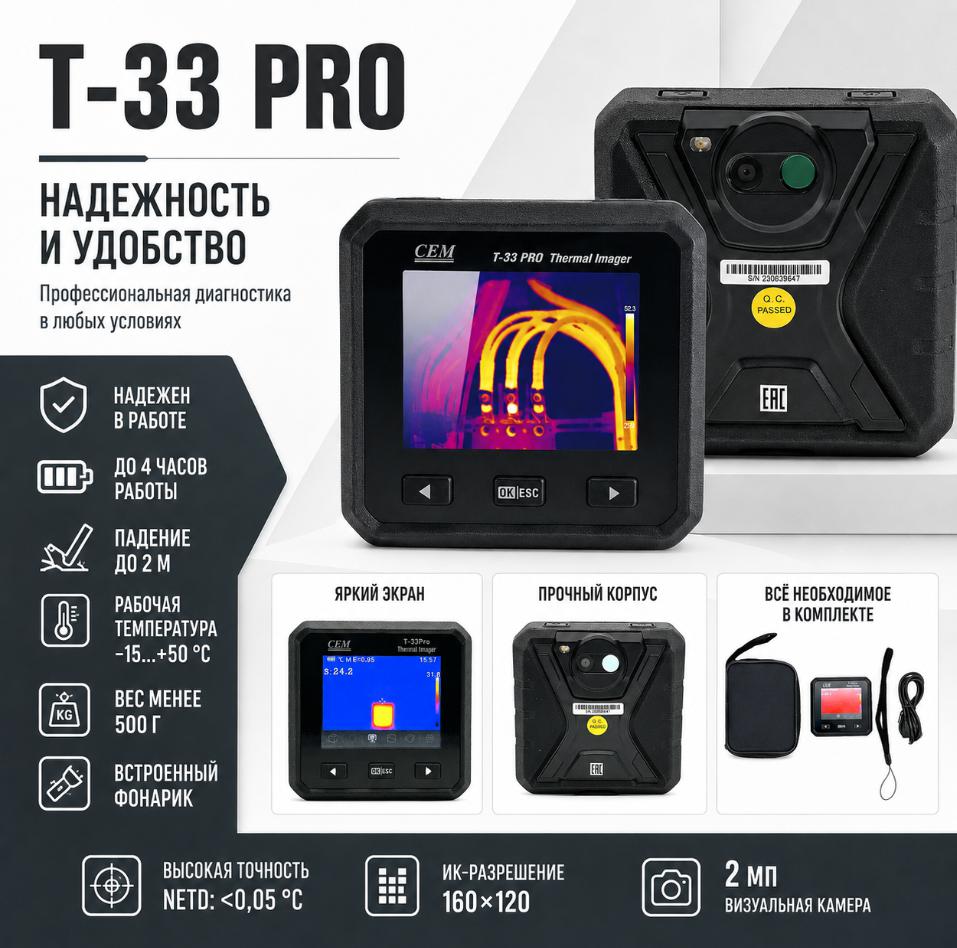

Корпус рассчитан на эксплуатацию в рабочих условиях: заявлена устойчивость к падению с высоты до 2 м, ударным нагрузкам до 25 g и вибрации до 2 g. Диапазон температуры эксплуатации составляет от −15 до +50 °C, хранения — от −40 до +70 °C, допустимая относительная влажность — от 10 до 90 %. Такие параметры позволяют применять устройство не только в помещении, но и на различных производственных и технических объектах.

Габариты камеры составляют 224 × 77 × 96 мм, масса вместе с аккумулятором — менее 500 г. Небольшой вес в сочетании со встроенным дисплеем, автономным питанием и возможностью записи данных делает прибор удобным для регулярных осмотров и выездной диагностики. Основные возможности — диапазон до +550 °C, ИК-матрица 160 × 120 пикселей, чувствительность менее 50 мК, частота 25 Гц, автоматический поиск горячих и холодных точек, фото- и видеозапись, встроенная камера, фонарик и передача данных на компьютер — позволяют проводить измерения, фиксировать результаты и возвращаться к ним при последующем анализе.

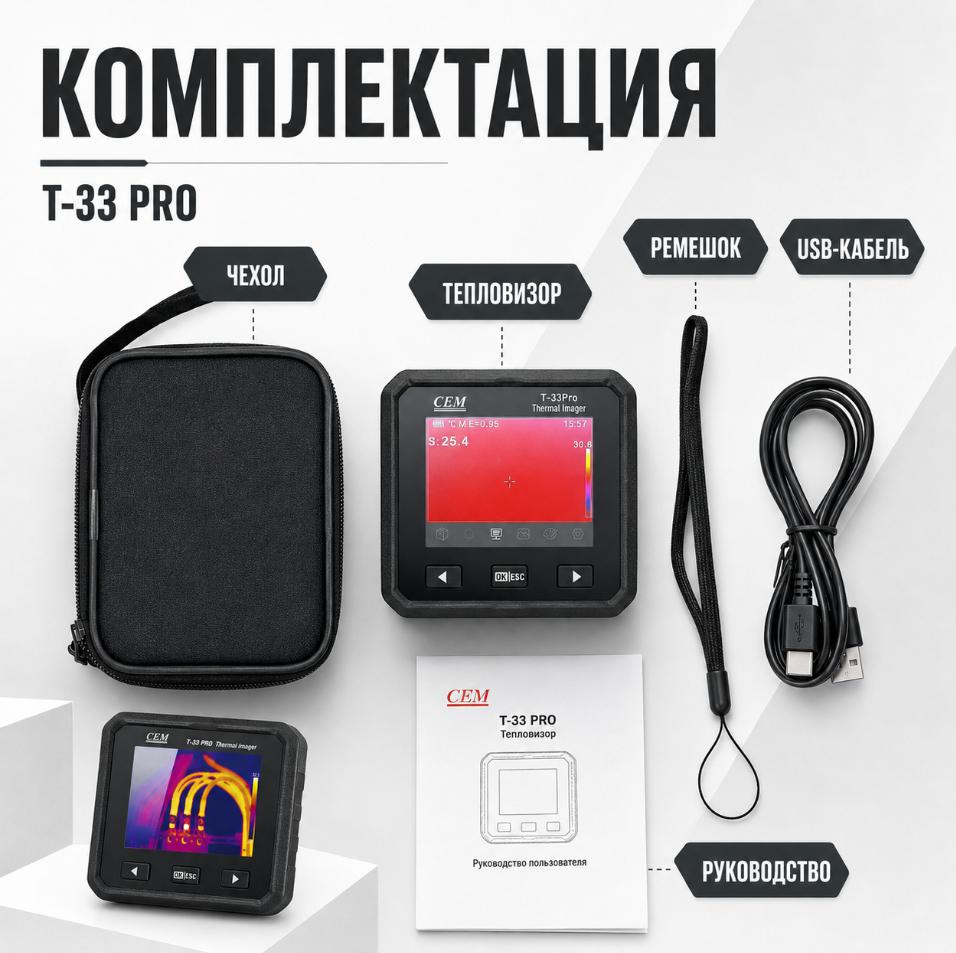

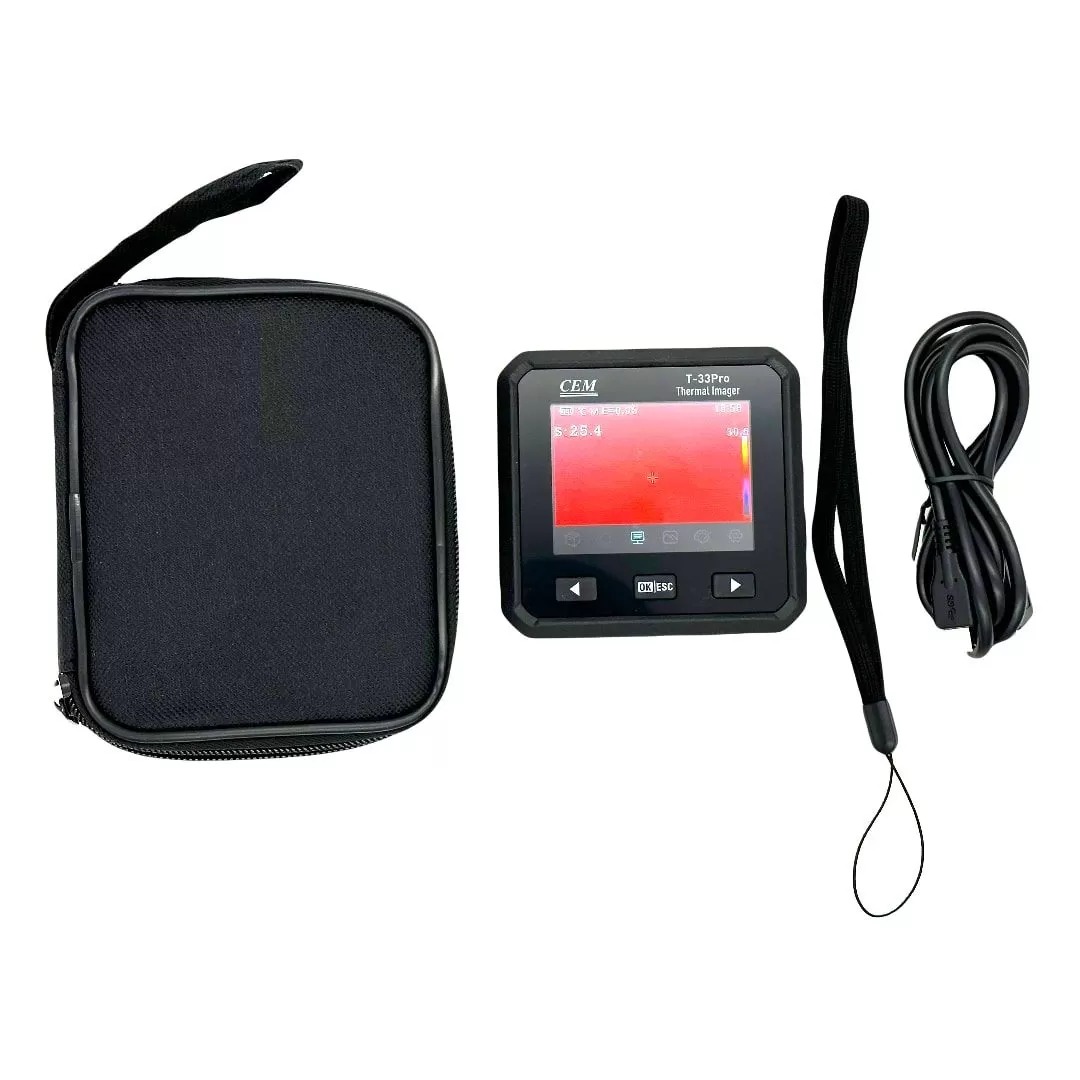

Комплектация

• Тепловизор CEM T-33 PRO
• USB-кабель
• Ремешок
• Чехол
• Руководство по эксплуатации

Технические характеристики:

• Модель - T-33 PRO
• Поле зрения (FOV) / Минимальное фокусное расстояние - 34°×23° / 0,5 м
• Температурная чувствительность / NETD - <0,05 °C при +30 °C / 50 мК
• Частота обновления кадров - 25 Гц
• Фокусировка - отсутствует
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - неохлаждаемый микроболометр / 8–14 мкм
• Разрешение ИК-детектора - 160×120 пикселей
• Дисплей - ЖК TFT 2,8 дюйма, 320×240 пикселей
• Режим отображения - ИК-изображение
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather
• Температурный диапазон объекта - от -20 до +550 °C
• Погрешность - ±2 °C или ±2% показания при температуре окружающей среды от +10 до +35 °C и температуре объекта выше 0 °C
• Коэффициент излучения - 0,01–1,0
• Точки измерения - средняя точка и три точки, заданные вручную
• Автоматическое определение горячей/холодной точки - автоматические маркеры
• Корректировка - коэффициент излучения, отраженная температура, температура окружающей среды, влажность воздуха, ИК-компенсация, компенсация расстояния
• Устройство хранения - встроенная память EMMC 3,4 ГБ
• Формат видео - MPEG-4, 640×480 пикселей при 30 кадрах/с, более 60 минут записи
• Режим хранения видео - ИК-изображение
• Формат снимков - JPEG, HIR, включая результаты измерений, более 6000 снимков
• Режим хранения снимков - ИК-изображение
• Анализ изображений - встроенные инструменты для анализа снимков, полный набор функций
• Команды настройки - перевод единиц измерения, выбор языка, изменение форматов времени и даты, информация с камеры
• Языки интерфейса - мультиязычный
• Встроенная цифровая камера - 2 Мп
• Фонарик - да
• Разъемы - USB Type-C
• USB - передача данных между тепловизором и ПК, передача видео на ПК в режиме реального времени
• Элемент питания - литий-ионная батарея, время работы до 4 часов
• Входное напряжение - 5 В постоянного тока
• Система зарядки - сетевой адаптер
• Индикатор низкого заряда батареи - да
• Автоматическое выключение - да
• Диапазон рабочих температур - от -15 до +50 °C
• Диапазон температур при хранении - от -40 до +70 °C
• Влажность при эксплуатации и хранении - 10–90%
• Падение (тест) - 2 м
• Удар - 25 g (IEC 60068-2-29)
• Вибрация - 2 g (IEC 60068-2-6)
• Габаритные размеры - 224×77×96 мм
• Вес с батареей - менее 500 г
• Функция Bluetooth - да
• Воспроизведение видео - да
• Гарантия - 2 года
